4.3.2 使用叉车抬升和运输贴片机
4

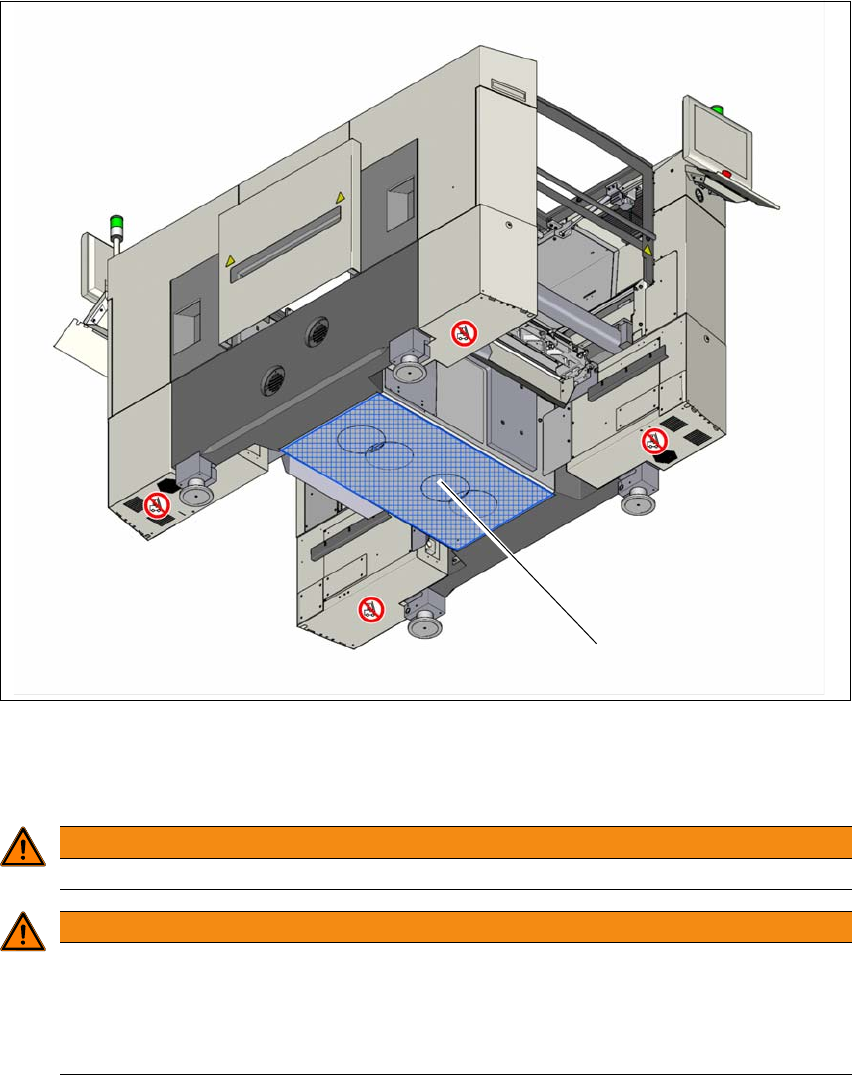

图 4.3 - 1 接触表面 - 货叉与 PCB 传送方向成直角
(1) 叉车货叉的接触表面
让叉车与 PCB 传送导轨呈正确的角度并打开货叉，直到贴片机的接触表面均匀落在货叉上。
警告
为避免给贴片机带来不可挽回的损坏，请在抬升贴片机
前
注意以下几点：
警告
对齐货叉！
为避免给贴片机带来不可挽回的损坏，请在抬升贴片机
前
注意以下几点：
– 货叉必须与 PCB 传送导轨保持平行。
– 货叉必须和贴片机的中心对齐。
(1)
《用户手册》 SIPLACE SX1/SX2 4 设置与调试
使用软件版本 SC 706.1 SP1 或更新 10/2014 版 4.3 设置贴片机
201
4
4
4
4.3.3 安装附属部件
贴片机交付时一同提供的显示器、操作面板、键盘和指示灯均未被装配。安装这些元件的操作如
下：
– 安装指示灯，参见第 4.3.3.2
节，第 202 页
– 安装显示器，参见第 4.3.3.3
节，第 202 页
– 挂住键盘固定装置后连接键盘
4.3.3.1 检查和设置保护盖开关
检查保护盖开关的功能 （见 2.5.1，第 56 页）。
如果必要，请调整保护盖开关 （参见 《维修手册》）。
警告
由于货叉间距过大而造成损坏的危险！
货叉间距增大意味着贴片机在其接触表面以外被抬升，这样的情况可以导致贴片机机架
变形并损坏电缆和线路。
打开货叉时，确保它们仍然在贴片机下方的接触区域 （参见图 4.1 - 3，第 189 页）。
警告
因单侧承重导致的损坏危险！
贴片机支脚单侧承重 （例如，因为贴片机发生侧倾而致），可以导致贴片机支脚发生变
形。
在抬升贴片机时请确保货叉均衡承重。
在货叉和贴片机之间使用一个坚固的支撑层。
在抬升贴片机时，请邀请另一个人在一旁观察，确保贴片机不会向一侧倾斜。
警告
损坏的危险！
贴片机机架中支脚的螺纹可能会因为在地板上被拖拽或撞击而损坏。
运输贴片机时，请确保所有支脚都已离开地面。
4 设置与调试 《用户手册》 SIPLACE SX1/SX2
4.3 设置贴片机 使用软件版本 SC 706.1 SP1 或更新 10/2014 版
202
4.3.3.2 安装指示灯
将指示灯插入插孔中，直到灯管完全插入其下方的终端里。
将指示灯电缆连接到接头处。带有接头的电缆位于灯管中。
拧紧终端上的两颗螺丝，将指示灯夹住就位。
4.3.3.3 固定显示器
用 4 颗固定螺丝将显示器固定到显示器支座上，然后连接电缆。
检查电缆的连接情况。
4.3.4 贴片机上的 PCB 传送导轨高度
贴片机的 PCB 传送导轨高度可设置为以下几种：
900 mm ± 15 mm 4
930 mm ± 15 mm ( 标准高度 ) 4
950 mm ± 15 mm (SMEMA 高度 ) 4
4
请注意
PCB 传送导轨高度是指 PCB 传送导轨传送带顶部边缘与贴片机支脚底部边缘之间的距
离。
