4.3.5 工具和设备
调整贴片机的高度时需要以下工具和设备：
– 组合扳手尺寸 19，项目编号： 03111261-01 （新）
– 或者选用：双头开口梅花扳手，尺寸 20，项目编号 03080496-01
– 扭力扳手 （带设置刻度），项目编号：03080498-01 和 1/2 英寸加长杆，项目编号：
03080499-01
– 六角螺丝刀刀头，尺寸 12，项目编号：03080501-01
– 六角螺丝刀刀头，尺寸 14，项目编号：03080502-01
– 内六角扳手，用于拆卸内六角沉头螺钉，通过无头螺钉固定贴片机支脚
– 轴气泡水准器 （精确度 0.02 mm/m），项目编号：00353825-01
– 用于贴片机对齐操作的测量器件，项目编号：03075826-01
作为轴水平仪的支撑件，用于对齐悬臂。 4
– SX 贴片机对齐规 2 组件，项目编号：03077785-01
– SX 贴片机对齐规 1 组件，项目编号：03077777-01
用于与生产线中的 PCB 传送导轨对齐 4
– 叉车 （规格参见第 4.1.4.3 节，第 186 页）。
– 气垫运输系统： SIPLACE HSxx，项目编号：00119002-S01 （选用件）
4 设置与调试 《用户手册》 SIPLACE SX1/SX2
4.3 设置贴片机 使用软件版本 SC 706.1 SP1 或更新 10/2014 版
204
4.3.6 更换贴片机支脚 （高度适配器）
贴片机依靠 4 个支脚站立 （高度适配器）（参见 1，图 4.3 - 2，第 204 页）
有适合各种 PCB 传送导轨高度的相应高度适配器。
4

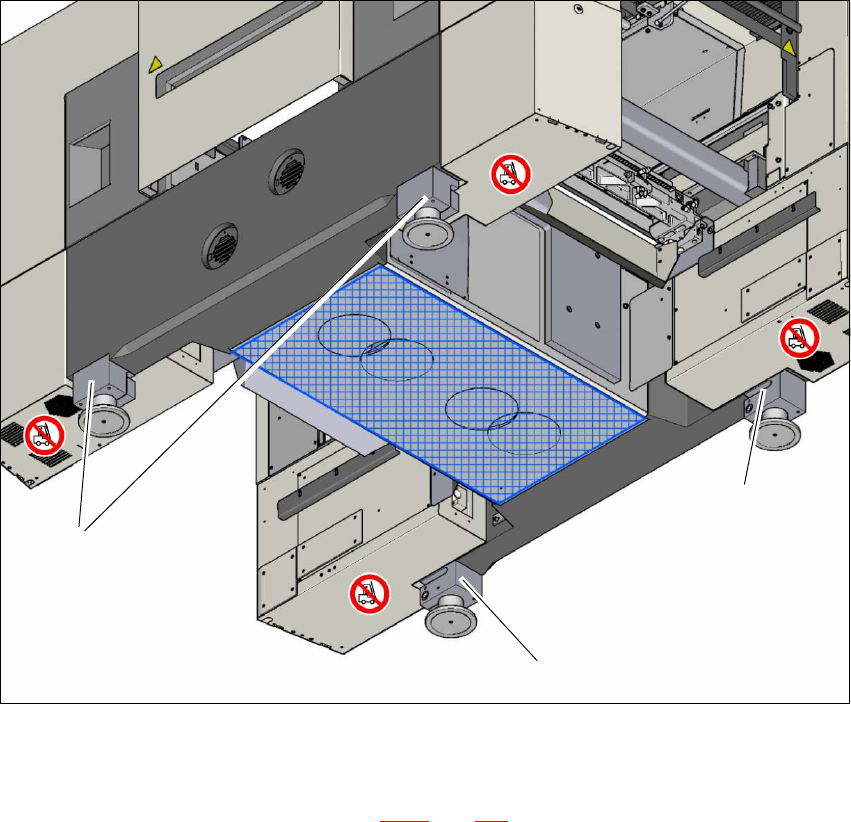

图 4.3 - 2 贴片机高度适配器
(1) 用于高度调节的六角沉头螺钉
(2) 用于固定夹具以防掉落的槽口 （锁紧螺钉）
(3) 各种高度适配器尺寸
– 适用于 900 mm PCB 传送导轨高度的高度适配器 （项目编号：03067048-xx）
– 适用于 930 mm PCB 传送导轨高度的高度适配器 （项目编号：03067046-xx）
– 适用于 950 mm PCB 传送导轨高度的高度适配器 （项目编号：03065876-xx）
(3)
(1)
(2)
