《用户手册》 SIPLACE SX1/SX2 4 设置与调试
使用软件版本 SC 706.1 SP1 或更新 10/2014 版 4.3 设置贴片机
207
将高度适配器推入夹持装置，使槽口与锁紧螺钉 (2) 接合。
不用将锁紧螺钉 (2) 拧得过紧。
不用将夹紧螺钉 (5) 拧得过紧，这样可通过最小的游隙沿 Z 轴方向移动高度适配器。
以相同方式调整其他 3 个高度适配器。
现在，使用叉车小心地降下贴片机，直至高度适配器均匀接触地面。应始终有第二个人在现
场，确保贴片机下降时保持稳定。可能需要稍稍松开高度适配器夹持装置。
使用 SW 20 双头开口梅花扳手通过调节螺钉调节各高度适配器的高度，从而获得相应的传送
导轨高度。
使用贴片机水平仪在 X 轴方向和 Y 轴方向对齐贴片机。
4
以 130 Nm 的扭矩拧紧夹紧螺钉。
请注意
有关如何在 X 轴方向和 Y 轴方向对齐贴片机的说明，请参阅第 4.3.9
节，第 212 页。
4 设置与调试 《用户手册》 SIPLACE SX1/SX2
4.3 设置贴片机 使用软件版本 SC 706.1 SP1 或更新 10/2014 版
208
4.3.7 贴片机支脚的间隙和 PCB 传送导轨的固定边缘
4.3.7.1 PCB 单传送导轨的贴片机支脚间隙
4

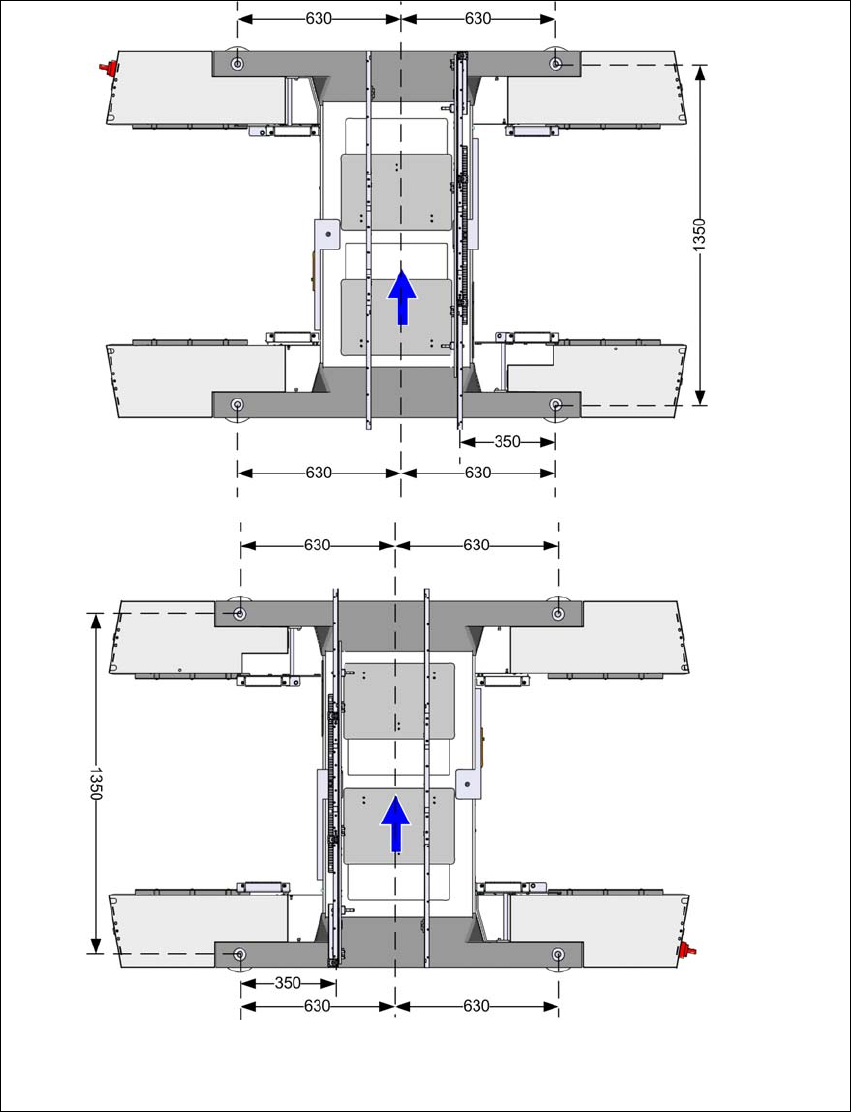

图 4.3 - 4 PCB 单传送导轨的贴片机支脚间隙 （以毫米为单位）
最靠右位置上的传送导轨固定
侧
a
。
最靠左位置上的传送导
轨固定侧
a
。
a) 数值取决于固定侧的位置。所有尺寸都以毫米计
《用户手册》 SIPLACE SX1/SX2 4 设置与调试
使用软件版本 SC 706.1 SP1 或更新 10/2014 版 4.3 设置贴片机
209
4.3.7.2 PCB 双传送导轨的贴片机支脚间隙
4

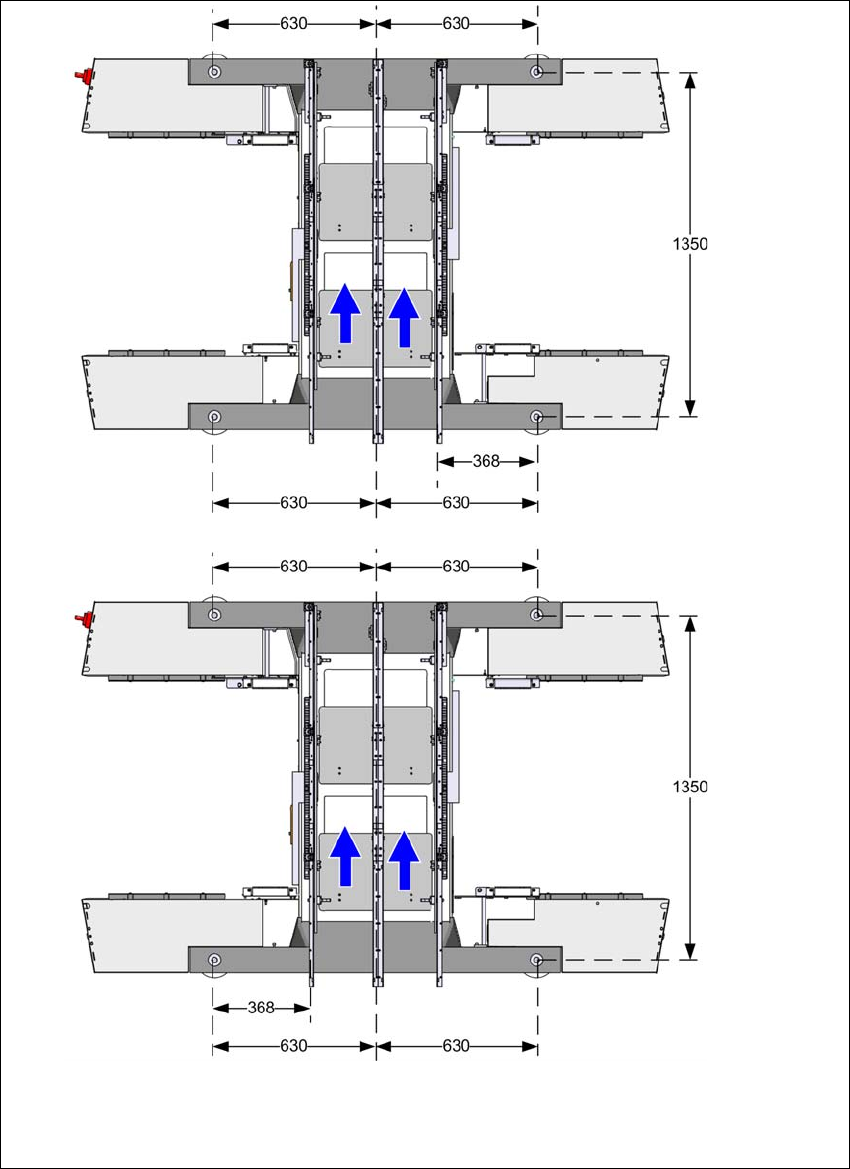

图 4.3 - 5 PCB 双传送导轨的贴片机支脚间隙 （以毫米为单位）
最靠左位置上的传送导
轨固定侧
a
。
最靠右位置上的传送导轨固定侧
a
。
a) 数值取决于固定侧的位置。所有尺寸都以毫米计
