《用户手册》 SIPLACE SX1/SX2 4 设置与调试 使用软件版本 SC 706.1 SP1 或更新 10/2014 版 4.3 设置贴片机 209 4.3.7.2 PCB 双传送导轨的贴片机支脚间隙 4 图 4.3 - 5 PCB 双传送导轨的贴片机支脚 间隙 （以毫米为单位） 最靠左位置上的传送导 轨固定侧 a 。 最靠右位置上的传送导轨固定 侧 a 。 a) 数值取决于固定侧的位置。所 有尺寸都以毫米计
4 设置与调试 《用户手册》 SIPLACE SX1/SX2
4.3 设置贴片机 使用软件版本 SC 706.1 SP1 或更新 10/2014 版
208
4.3.7 贴片机支脚的间隙和 PCB 传送导轨的固定边缘
4.3.7.1 PCB 单传送导轨的贴片机支脚间隙
4
图 4.3 - 4 PCB 单传送导轨的贴片机支脚间隙 （以毫米为单位）
最靠右位置上的传送导轨固定
侧
a
。
最靠左位置上的传送导
轨固定侧
a
。
a) 数值取决于固定侧的位置。所有尺寸都以毫米计
《用户手册》 SIPLACE SX1/SX2 4 设置与调试
使用软件版本 SC 706.1 SP1 或更新 10/2014 版 4.3 设置贴片机
209
4.3.7.2 PCB 双传送导轨的贴片机支脚间隙
4
图 4.3 - 5 PCB 双传送导轨的贴片机支脚间隙 （以毫米为单位）
最靠左位置上的传送导
轨固定侧
a
。
最靠右位置上的传送导轨固定侧
a
。
a) 数值取决于固定侧的位置。所有尺寸都以毫米计
4 设置与调试 《用户手册》 SIPLACE SX1/SX2
4.3 设置贴片机 使用软件版本 SC 706.1 SP1 或更新 10/2014 版
210

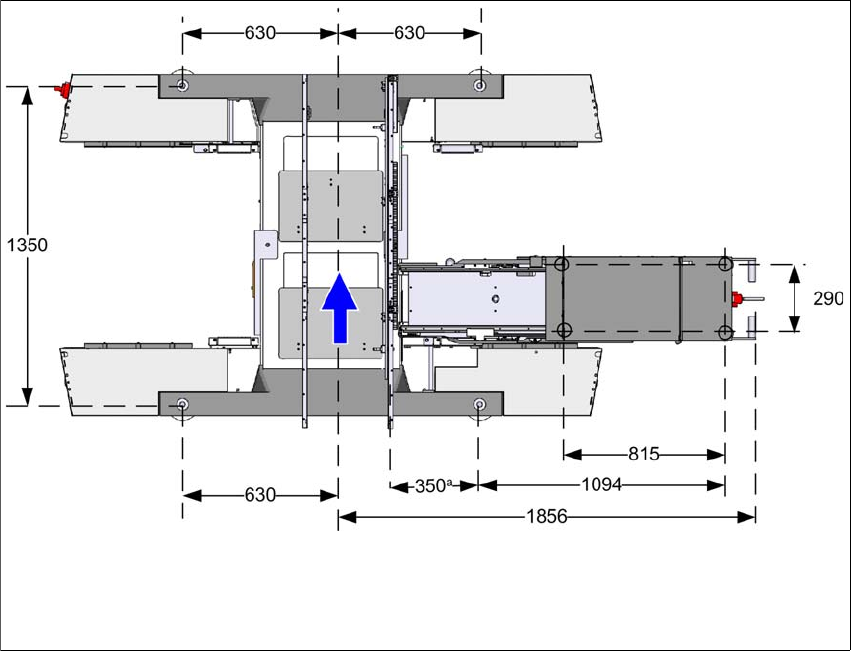

4.3.7.3 贴片机和 WPC5/WPC6 的贴片机支脚间隙
4
图 4.3 - 6 贴片机和 WPC5/WPC6 的贴片机支脚间隙，单位毫米
a) 数值取决于固定侧的位置。所有尺寸都以毫米计
