00196976-04-BA-SX12-V2-ZH - 第213页
《用户手册》 SIPLACE SX1/SX2 4 设置与调试 使用软件版本 SC 706.1 SP1 或更新 10/2014 版 4.3 设置贴片机 213 (2) 在 X 轴方向使贴片机与 悬臂中央对齐。测量容差 0.10 mm。 (3) 检查 4 个贴片 机支脚的承载强度。4 个贴片机支脚 必须触地并均匀承载。 (4) 以 130 N m 的扭矩拧紧夹紧螺钉，固定贴片机 支脚。 (5) 用锤子敲击支脚，检查 贴片机支脚的承载强度。 …
4 设置与调试 《用户手册》 SIPLACE SX1/SX2
4.3 设置贴片机 使用软件版本 SC 706.1 SP1 或更新 10/2014 版
212
4.3.9 使用贴片机水平仪对齐贴片机
4

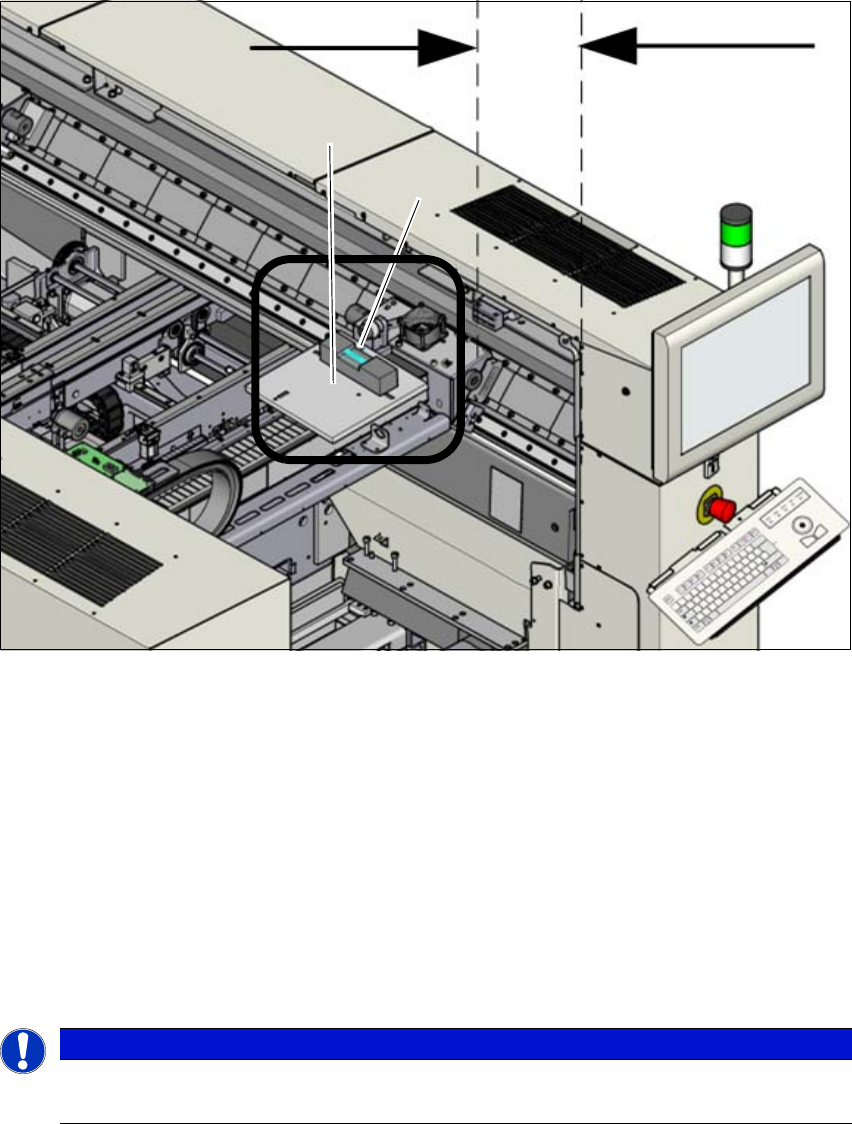

图 4.3 - 7 在 X 轴方向和 Y 轴方形调节贴片机 - 测量程序
在悬臂 1 上进行测量。
沿 Y 轴方向向里推悬臂。两缓冲档之间的距离应约为 300 mm （或约为线性导轨上的 4-5 个
红点的距离）。
将支承板 (1) 置于悬臂上，使 3 个支撑顶针位于工作表面和磁体之间的空闲区域。确保 3 个
支撑顶针均匀接触。
将贴片机水平仪 （测量精确度 0.02 mm）置于支承板上并在 3 个点进行测量
– 松配轴承侧和固定轴承侧 Y 轴方向的对齐情况。
– X 悬臂中央 X 轴方向的对齐情况。贴片头支座必须位于 X 悬臂中央。
4
4
根据下列说明顺序调节贴片机：
(1) 在固定轴承侧和松配轴承侧分别沿 Y 轴方向对齐贴片机。测量容差 0.10 mm。
请注意
确保贴片机水平仪的测量精确度
在 X 轴方向和 Y 轴方向进行测量时，确保始终以相同的方式将水平仪置于支承板上
300 mm
(1)
(
2)
《用户手册》 SIPLACE SX1/SX2 4 设置与调试
使用软件版本 SC 706.1 SP1 或更新 10/2014 版 4.3 设置贴片机
213
(2) 在 X 轴方向使贴片机与悬臂中央对齐。测量容差 0.10 mm。
(3) 检查 4 个贴片机支脚的承载强度。4 个贴片机支脚必须触地并均匀承载。
(4) 以 130 Nm 的扭矩拧紧夹紧螺钉，固定贴片机支脚。
(5) 用锤子敲击支脚，检查贴片机支脚的承载强度。
(6) 使用水平仪，确保贴片机已被精确对齐。
4
图 4.3 - 8 测量贴片机上的各点
4 设置与调试 《用户手册》 SIPLACE SX1/SX2
4.3 设置贴片机 使用软件版本 SC 706.1 SP1 或更新 10/2014 版
214
4.3.9.1 使用气垫运输系统对齐贴片机
将气垫运输系统的四个气垫放在贴片机机架上的接触点下。
抬升起贴片机，然后根据生产线对齐贴片机。
检查与相邻贴片机 PCB 传送系统间的距离。此距离必须在 1 mm 到 3 mm 之间。
放下贴片机。
4
图 4.3 - 9 气垫运输系统的接触位置
(1) 气垫运输系统的 4 个接触点
(1)
(1)
