5 贴片机上的作业 《用户手册》 SIPLACE SX1/SX2
5.5 用户界面 使用软件版本 SC 706.1 SP1 或更新 10/2014 版
234
5.5 用户界面
用户界面分为下面几个区域。
图示以 SX 贴片机的 “ 生产 ” 视图用户界面为例。
图 5.5 - 1 “ 生产 ” 视图中的用户界面组件 （图示以 SIPLACE SX 贴片机为例）
图例
(1) 状态区域 （显示状态和错误）
(2) 处理区域 / 显示区域
(3) 工具栏
(4) 信息行
(5) 更改后的配置和附加选项 （例如，“ 条形码 ” 模式）的视图
(1)
(2)
(3)
(4)
(5)
《用户手册》 SIPLACE SX1/SX2 5 贴片机上的作业
使用软件版本 SC 706.1 SP1 或更新 10/2014 版 5.5 用户界面
235
5.5.1 状态区域
状态区域显示当前的贴片机状态、最近出现的错误和将要执行的动作。
状态区域的右侧通过下面的图标来显示状态：
（绿色）启动当前视图的上下文联机帮助功能。将对当前视图里的所有操作控制部件进行解释说
明。
（红色）启动帮助系统，并显示导致当前错误发生的可能原因以及适用的解决方案 （见第 5.6.1
节，第 242
页）。
打开显示错误来源、错误消息文本以及错误发生日期和时间的对话框 （见第 5.6.1
节，第 242
页）。当前错误的帮助功能也可以从此处打开。
从状态区域删除当前显示的错误。
5.5.2 显示和处理区域
此区将显示用于设置 / 删除各项功能的按钮、有关印制电路板、设置、配方的一般信息和其他信
息。
添加了动画和颜色编码的图标有助于解释说明进程或状况 （例如，正在编辑、空闲料位等）。
“ 生产 ” （基本视图）视图显示某些操作状况 （正在编辑、错误等）。
停止处理。用于停止当前的处理操作。
继续处理。这将启动或继续印制电路板贴片操作。
进度条
进度条会显示每块印制电路板的贴片进度。
正在处理印制电路板
印制电路板已被系统拾取并已贴片。PCB 图标将显示为一个深绿色的按钮。
5 贴片机上的作业 《用户手册》 SIPLACE SX1/SX2
5.5 用户界面 使用软件版本 SC 706.1 SP1 或更新 10/2014 版
236

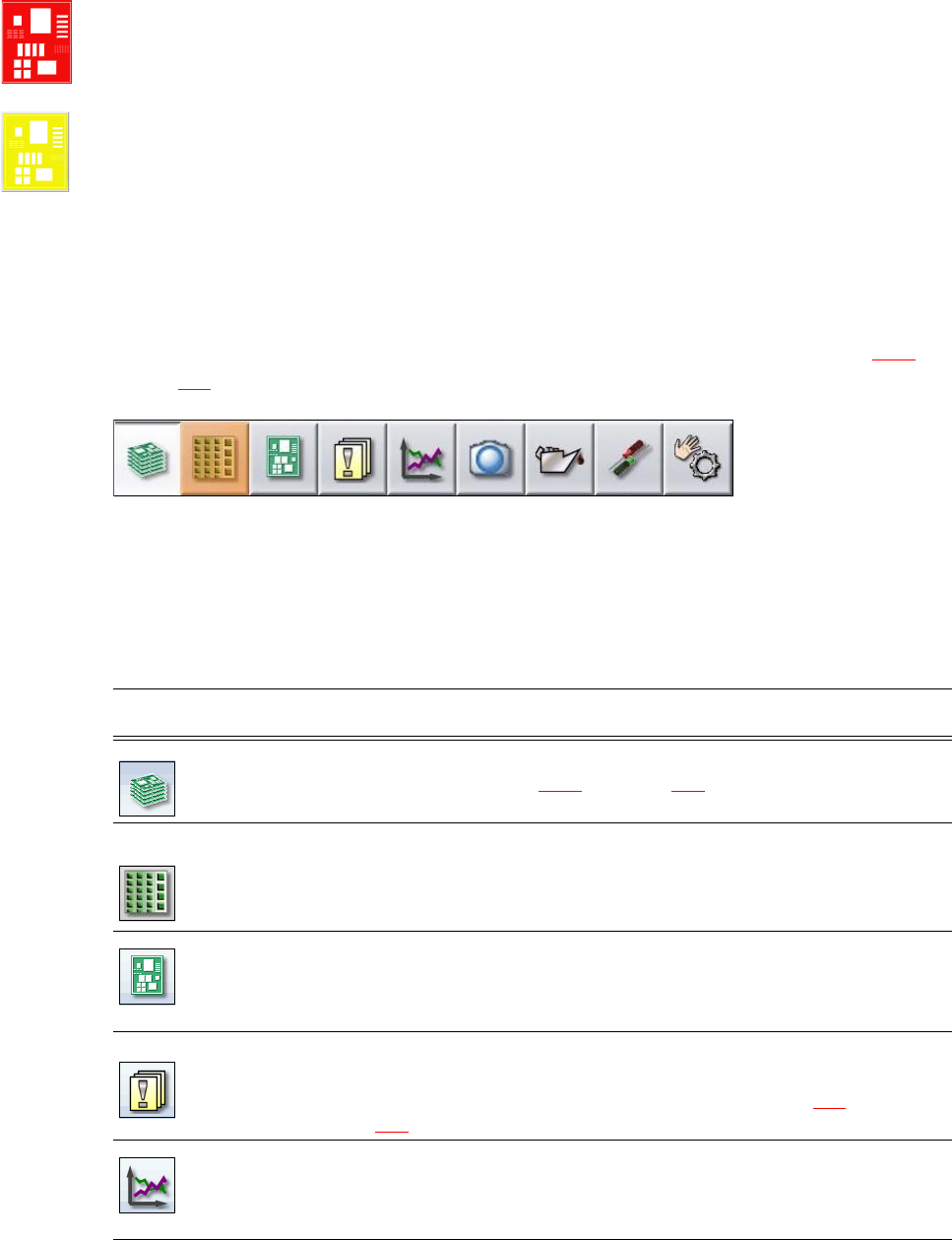

印制电路板处理已停止
如果处理已停止，PCB 图标将显示为红色。
检查印制电路板
如果印制电路板位于输出传送导轨中，而且需要操作员检查印制电路板的状态，则 PCB 图标将显
示为黄色。
5.5.3 工具栏
工具栏中包含用于控制工作站软件主要功能的按钮。
通过这些按钮，您就可以将用户界面切换到其他视图，并使用这些视图中的功能 （见第 5.5.5
节，第 240
页）。
5
图 5.5 - 2 工具栏
根据具体配置和所设定操作员级别的不同，这些按钮也会有所不同。有些视图只在较高的操作员
级别中才可使用。
下面的表格简单地介绍了这些按钮和它们的主要功能。
5
图标 视图 说明
生产
（主视图）
显示生产期间贴片机最频繁执行任务的状态。
显示操作状况，见 5.5.2
部分，第 235 页。
显示位置、设置名称、配方名称、配置变化情况和附加选项。
供料器模块、元
件和吸嘴
这 4 个位置中任何一个的设置都可以被独立打开。
用以检查和配置供料器模块、元件和吸嘴。
用以示教元件形状和元件料袋形状。
显示元件水平指示器。
PCB 显示印制电路板和贴片位置列表。
用于检查和配置印制电路板和元件。
用于示教基准点
通知 显示有关当前和上一个事件的通知。随着通知类型的不同，其显
示方式也会有所不同。可以分别查看料槽错误、传送导轨错误、
贴片机错误、一般错误和链接错误消息的表格 （见 5.6
部分，第
241
页）。
统计数据 显示有关性能、质量和弃料的统计资料。显示贴片机和印制电路
板性能。
启动 OIS （操作员信息系统），有关详情见 “OIS 文档 ”。
