5.5.4 通过视图操作工作站软件
可以通过工具栏 （见 5.5.3 部分，第 236 页）访问的大多数视图，都拥有带有子视图和功能的附
加垂直工具栏 （位于用户界面右侧）。
5
贴片时显示同步
图像
显示各个摄相机的实时图像。
只有在 “ 高级生产 ” 操作员级别中可用：
用以查看和保存视觉转储文件。
维护状态 含有有关贴片机维护状态的信息。
更多详情，请参见 “ 维护指南 ”。
设置 含有所有设置和选项。
用于设定操作员级别和用户界面语言。
用于显示和编辑贴片机设置、用户设置、贴片机选项和软件选项，
见 5.5.5
部分，第 240 页。
检查传感器和功
能
含有用于测试和诊断的信息和功能。
设置贴片机 Start （启动）按钮的动作。
只有在 “ 高级生产 ” 操作员级别中可用：用于测试整个参考运行和
C&P20 贴片头的功能。
单项功能和持续运行。单独处理每个悬臂。
维修 维修工具。
只在 “ 维修 （客户）” 操作员级别中可用：
用于设置和校准 SIPLACE 贴片机，下载嵌入式软件版本，校准和
配置整台贴片机。
图标 视图 说明
请注意
各个功能的详细说明请查看 Online Help （联机帮助）。
5 贴片机上的作业 《用户手册》 SIPLACE SX1/SX2
5.5 用户界面 使用软件版本 SC 706.1 SP1 或更新 10/2014 版
238
示例： 视图： “ 供料器模块、元件和吸嘴 ”
点击工具栏 上的 “ 供料器模块、元件和吸嘴 ”。
将打开下面的视图：
5

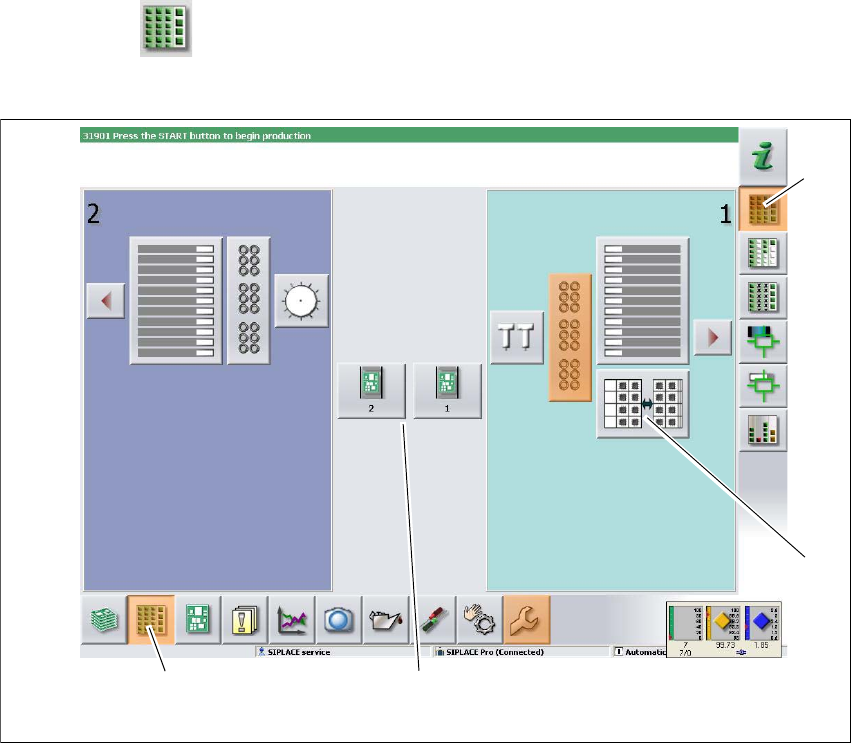

图 5.5 - 3 “ 供料器模块、元件和吸嘴 ” 视图中的用户接口 （图示以 SIPLACE SX2 为例）
图例
(1) 工具栏 （“ 供料器模块、元件和吸嘴 ” 按钮）
(2) “ 供料器模块、元件和吸嘴 ” 视图中的垂直工具栏
(3) 显示两个悬臂的处理区
(4) 用于更换 2 号悬臂吸嘴的按钮
例如，点击 1 号悬臂的 WPC （按钮 4），检查配置。
(1)
(2)
(3)
(4)
《用户手册》 SIPLACE SX1/SX2 5 贴片机上的作业
使用软件版本 SC 706.1 SP1 或更新 10/2014 版 5.5 用户界面
239
将打开下面的视图：
5

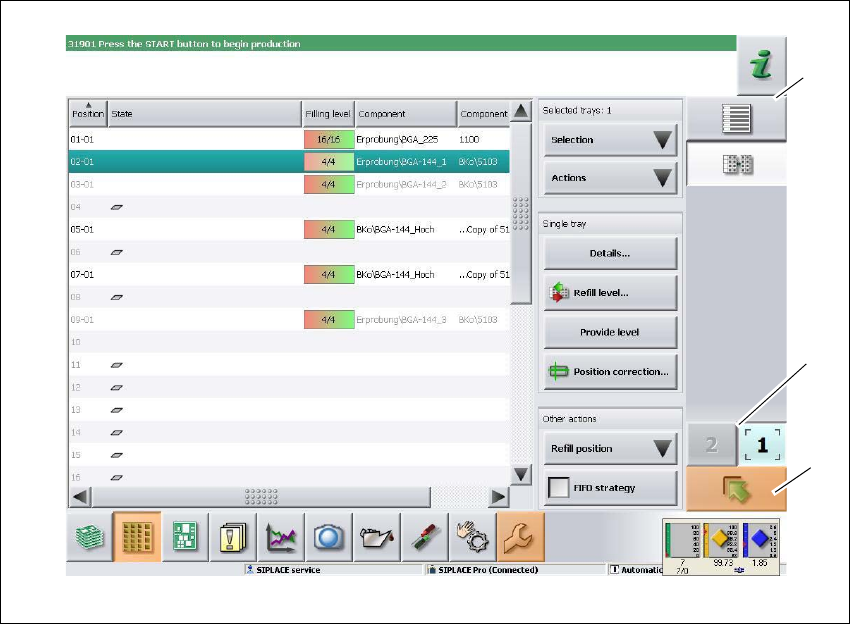

图 5.5 - 4 “WPC” 视图中的用户界面 （示例为 SIPLACE SX 型贴片机）
图例
(1) “WPC” 垂直工具栏
(2) “ 返回上一级 ” 按钮，返回上一个视图 （此处：“ 供料器模块、元件和吸嘴 ” 视图，请参见上
图）
(3) 用于直接更改到另一个悬臂的按钮
(1)
(2)
(3)
