《用户手册》 SIPLACE SX1/SX2 5 贴片机上的作业 使用软件版本 SC 706.1 SP1 或更新 10/2014 版 5.9 执行一次目视检查 253 5 检查多色状态显示灯 （项目 3，图 5.9 - 1 ，第 252 页） 。 – 如果亮起绿色，则表示供料 器模块处于待机状态。 – 如果亮起橙色，表示 存在一个警告信号。警告文 本信息在 LCD 显 示屏 （项目 4，图 5.9 - 1 ，第 252 页） 。智能…
5 贴片机上的作业 《用户手册》 SIPLACE SX1/SX2
5.9 执行一次目视检查 使用软件版本 SC 706.1 SP1 或更新 10/2014 版
252
5.9 执行一次目视检查
5.9.1 检查 X 供料器模块
5

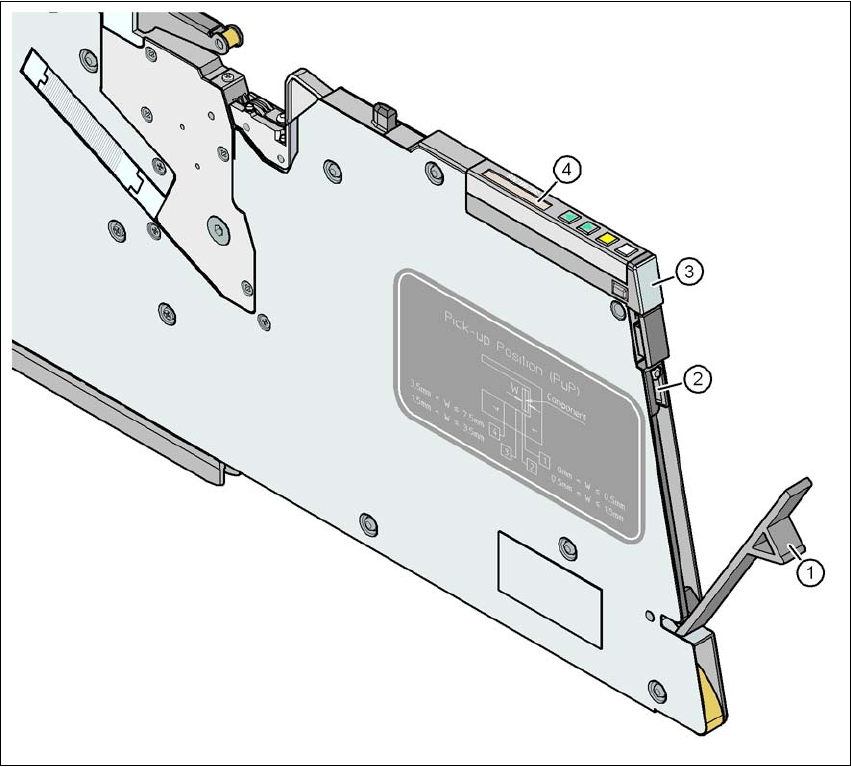

图 5.9 - 1 检查 X 供料器模块 （图示以 8 mm X 供料器模块为例）
(1) 翻盖
(2) 刀片
(3) 状态显示灯
(4) LCD 显示屏
5
检查 X 料带供料器模块的料带盖箔清除容器是否已满。打开翻盖 （物件 1）。拉出盖箔，并
用剪刀，或 8 和 12 mm X 料带供料器模块上的集成刀片 （物件 2）将其剪断。
5
《用户手册》 SIPLACE SX1/SX2 5 贴片机上的作业
使用软件版本 SC 706.1 SP1 或更新 10/2014 版 5.9 执行一次目视检查
253
5
检查多色状态显示灯 （项目 3，图 5.9 - 1，第 252 页）。
– 如果亮起绿色，则表示供料器模块处于待机状态。
– 如果亮起橙色，表示存在一个警告信号。警告文本信息在 LCD 显示屏 （项目 4，图 5.9
- 1，第 252 页）。智能供料器的 LED 指示灯也会随之亮起。
– 如果状态显示灯亮起红色，则表明发生了故障。故障消息在 LCD 显示屏 （项目 3，图
5.9 - 1
，第 252 页）。智能供料器的 LED 指示灯也会随之亮起。
操作员面板上的 LCD 屏和状态显示灯列表参见 5.11
部分，第 268 页。 5
智能供料器操作员面板上的 LED 和状态显示灯列表参见 小节 5.11.2
，第 269 页。 5
5
如果状态显示灯被关闭，可能有以下原因： 5
– 该供料器模块不在当前设置中。
– 相应供料器模块存在缺陷。
– 相应供料器模块已被停用 （例如，由于压力下降）
5.9.2 适时接合料带
5
5
注意事项
盖箔回缩的问题 !
如果盖箔发生断裂，即可能导致出现盖箔回缩的问题。
8 和 12 mm X 料带供料器模块上带有一个集成刀片 （物件 2），能轻易切断盖箔。
请注意
料带接合过晚
料带接合过晚即可能导致停机时间被延长。
及早接合料带，不要使供料器模块中的元件被用完。
请注意
料带接合过早
料带接合过早即可能带来以下后果：当旧料带被卷到新卷盘上时，新卷盘可能会变得过
满而使料带滑落，被夹住。这也将导致发生拾取错误和过长的停机时间。
在准确的时间接合料带，让新、旧料带不会被夹住。
5 贴片机上的作业 《用户手册》 SIPLACE SX1/SX2
5.9 执行一次目视检查 使用软件版本 SC 706.1 SP1 或更新 10/2014 版
254
5.9.3 检查支撑顶针
检查支撑顶针支撑顶针在升降台上的位置：
– 确保支撑顶针不会与 PCB 下侧的元件发生碰撞。
– 此外，还要确保支撑顶针不会与 PCB 传送导轨面板发生碰撞。
– 为确保安全自动地定位支撑顶针，我们建议您使用 “ 智能顶针支撑 ” 选项。还可参见第
6.15
节，第 342 页。
5.9.4 附加料带卷盘的支座
5
图 5.9 - 2 附加料带卷盘的支座
(1) 附加料带卷盘的支座，项目编号：00141217-xx
(2) 支撑件的安装器件
5
最多 60 mm
(1)
(2)
