《用户手册》 SIPLACE SX1/SX2 5 贴片机上的作业 使用软件版本 SC 706.1 SP1 或更新 10/2014 版 5.10 设置供料器模块 265 后折盖箔，直至其基本完全拉 开 （项目 3，图 5.10 - 5 ，第 264 页） 。 5 向后推控制杆 （项目 5，图 5.10 - 5 ，第 264 页） ，降低拾取窗口。 从盖箔摇杆 （项目 2，图 5.10 - 7 ）上方导入盖箔， 直至其到达盖箔包…
5 贴片机上的作业 《用户手册》 SIPLACE SX1/SX2
5.10 设置供料器模块 使用软件版本 SC 706.1 SP1 或更新 10/2014 版
264
5

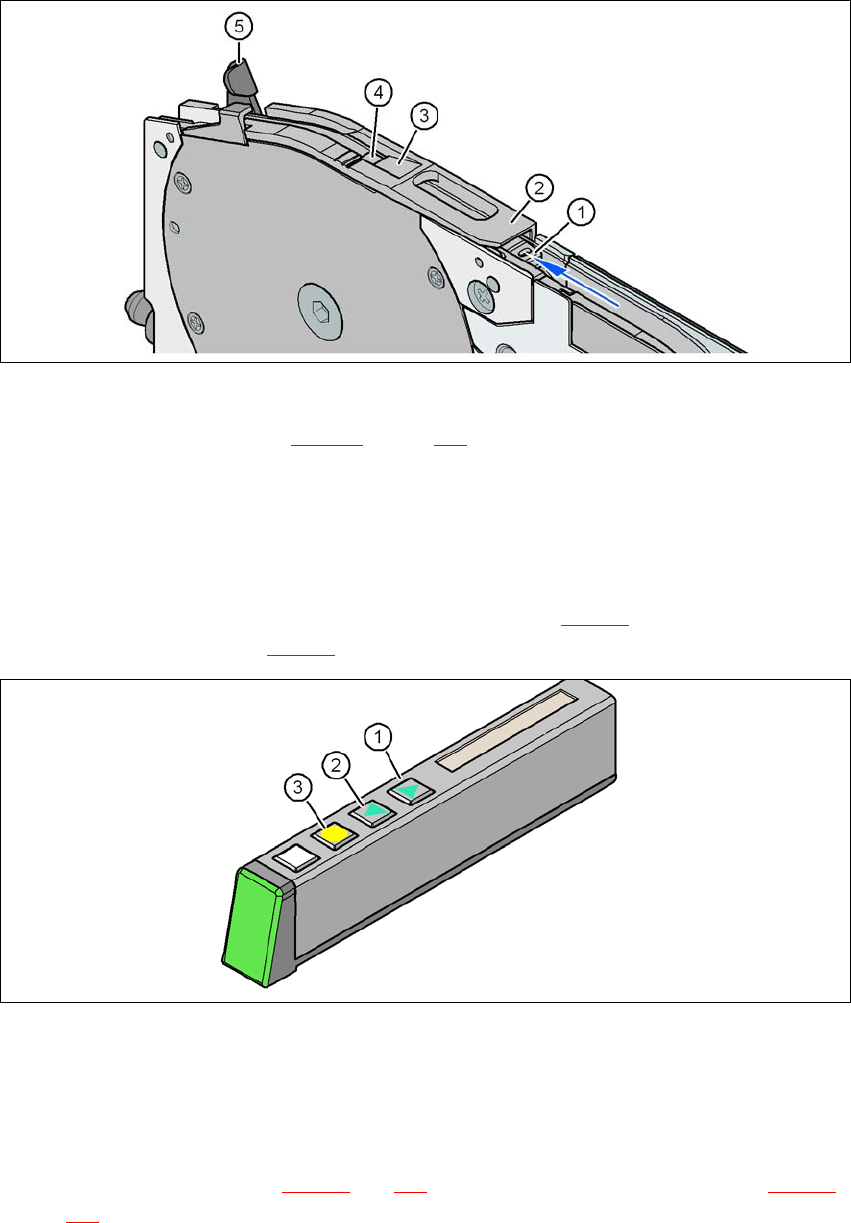

图 5.10 - 5 料带供料器模块上的拾取窗口
(1) 料带支撑件，可拆卸 （见第 5.10.4.4 节，第 266 页）
(2) 拾取窗口
(3) 盖箔的移除边缘
(4) 元件拾取区域
(5) 抬升和锁定拾取窗口的控制杆
按下操作面板上的 FORWARD （前进）按钮 （项目 1，图 5.10 - 6），直至盖箔弯头位于元
件拾取区域 （项目 4，图 5.10 - 5
).
5
图 5.10 - 6 供料器模块操作面板 （8 mm X 至 88 mm X）
(1) FORWARD （前进）按钮用于向前移动元件料带
(2) BACK （后退）按钮用于向后移动元件料带
(3) 拉伸盖箔的 FOIL （铝箔）按钮
向前推控制杆（项目 5，图 5.10 - 5，第 264 页），以便升高拾取窗口（项目 2，图 5.10 - 5，
第 264
页）。
将拾取窗口一侧的盖箔拉出到拾取窗口底部。
《用户手册》 SIPLACE SX1/SX2 5 贴片机上的作业
使用软件版本 SC 706.1 SP1 或更新 10/2014 版 5.10 设置供料器模块
265
后折盖箔，直至其基本完全拉开 （项目 3，图 5.10 - 5，第 264 页）。
5
向后推控制杆 （项目 5，图 5.10 - 5，第 264 页），降低拾取窗口。
从盖箔摇杆 （项目 2，图 5.10 - 7）上方导入盖箔，直至其到达盖箔包装轮 （项目 1，图
5.10 - 7
).
5
图 5.10 - 7 引导盖箔到铝箔包装轮
(1) 盖箔包装轮
(2) 盖箔
5
按下操作面板上的 “ 盖箔 ” 按钮（项目 3，图 5.10 - 6，第 264 页），直至盖箔被拉长。盖箔摇
杆指向下方，停止驱动马达。
修剪元件料带前端，使之与供料器模块的前端平齐。
请注意
在盖箔贴在拉断边缘之前，请勿降低拾取窗口。
5 贴片机上的作业 《用户手册》 SIPLACE SX1/SX2
5.10 设置供料器模块 使用软件版本 SC 706.1 SP1 或更新 10/2014 版
266
5.10.4.4 8 mm X 料带供料器模块的料带支撑件
5
图 5.10 - 8 8 mm X 供料器模块 - 料带支撑件和接合传感器
(1) 料带支撑件，可拆卸
(2) 料带支撑件中的椭圆形开口
(3) 接合传感器的安装位置
8 mm X 供料器模块配有料带支撑件 （项目 1，图 5.10 - 8
). 如有必要，此支撑件可以被轻易拆
除。
将钟表用螺丝刀的柄脚插入料带支撑件中的椭圆形孔 （项目 2，图 5.10 - 8）中，然后沿料带
传送相反方向拉出料带支撑件。
插入料带支撑件时，请确保其啮合在理想的位置上。
5
请注意
用于纠正拾取高度的恒定 Z 拾取高度和时间缩减
对于尺寸为 0402 或更小的所有元件，始终将料带支撑件 （项目 1，图 5.10 - 8）插
入 8 mm X 供料器模块中。
