5 贴片机上的作业 《用户手册》 SIPLACE SX1/SX2
5.10 设置供料器模块 使用软件版本 SC 706.1 SP1 或更新 10/2014 版
266
5.10.4.4 8 mm X 料带供料器模块的料带支撑件
5

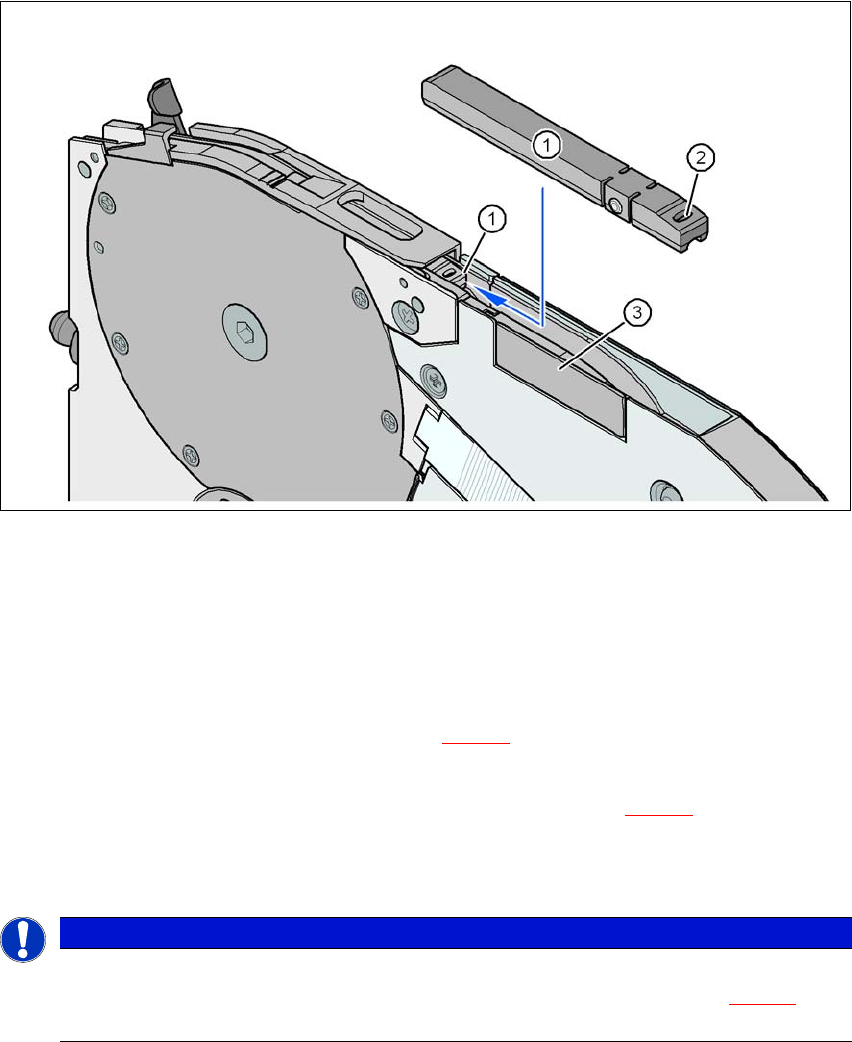

图 5.10 - 8 8 mm X 供料器模块 - 料带支撑件和接合传感器
(1) 料带支撑件，可拆卸
(2) 料带支撑件中的椭圆形开口
(3) 接合传感器的安装位置
8 mm X 供料器模块配有料带支撑件 （项目 1，图 5.10 - 8
). 如有必要，此支撑件可以被轻易拆
除。
将钟表用螺丝刀的柄脚插入料带支撑件中的椭圆形孔 （项目 2，图 5.10 - 8）中，然后沿料带
传送相反方向拉出料带支撑件。
插入料带支撑件时，请确保其啮合在理想的位置上。
5
请注意
用于纠正拾取高度的恒定 Z 拾取高度和时间缩减
对于尺寸为 0402 或更小的所有元件，始终将料带支撑件 （项目 1，图 5.10 - 8）插
入 8 mm X 供料器模块中。
《用户手册》 SIPLACE SX1/SX2 5 贴片机上的作业
使用软件版本 SC 706.1 SP1 或更新 10/2014 版 5.10 设置供料器模块
267
5.10.4.5 X 料带供料器模块的接合传感器
接合传感器可以改型安置到 X 料带供料器模块上。传感器有下面两种版本：
8 mm 和 12 mm X 料带供料器模块的接合传感器
16 mm 到 88 mm X 料带供料器模块的接合传感器 5
将接合传感器安装在图 5.10 - 8
，第 266 页。
此外，我们还可以提供已安装有接合传感器的料带供料器模块 （见第 3.9.2
节，第 148 页）。
5.10.5 在 2x8 mm 料带供料器模块上配置元件
2x8 mm 供料器模块的操作和配置信息在 “ 2x8 mm X 料带供料器模块 / 12 mm X /16 mm X 智能
供料器作业指南 ” 中进行说明。
项目编号，德语 00197216-01
项目编号，英语 00197217-01
5.10.6 配置 SIPLACE 智能供料器上的元件
SIPLACE 智能供料器的操作和配置信息在 “ 2x8 mm X 料带供料器模块 / 12 mm X /16 mm X 智能
供料器作业指南 ” 中进行说明。
项目编号，德语 00197216-01
项目编号，英语 00197217-01
5 贴片机上的作业 《用户手册》 SIPLACE SX1/SX2
5.11 察看 X 供料器模块上的显示屏 使用软件版本 SC 706.1 SP1 或更新 10/2014 版
268
5.11 察看 X 供料器模块上的显示屏
5.11.1 带有 LCD 显示屏的供料器模块
X 供料器模块 （8 mm 至 88 mm）配有多色状态显示灯，用于指示操作状态 （项目 6，图 5.11 -
1）并在 LCD 显示屏 （项目 1，图 5.11 - 1).
5
图 5.11 - 1 X 供料器模块上的按钮、LCD 和状态显示灯
(1) LCD 显示屏
(2) FORWARD （前进）按钮
(3) BACK （后退）按钮
(4) FOIL （铝箔）按钮
(5) SET （设置）按钮
(6) 状态显示灯，多色
