5 贴片机上的作业 《用户手册》 SIPLACE SX1/SX2 5.11 察看 X 供料器模块上的显示屏 使用软件版本 SC 706.1 SP1 或更新 10/2014 版 270 5.11.3 状态显示灯 –绿 色 ： 供料器模块处于待机状态，而且已 包括在当前设置中。 –橙 色 ： 正在发出警告。警告的文本信息显 示在 LCD 显示屏 上。 –红 色 ： 出现了故障。错误消息已输出到 LCD 显示屏。 –关 闭 ： 该供料器模块不…
《用户手册》 SIPLACE SX1/SX2 5 贴片机上的作业
使用软件版本 SC 706.1 SP1 或更新 10/2014 版 5.11 察看 X 供料器模块上的显示屏
269
5.11.2 带有 LCD 显示屏的供料器模块
SIPLACE 智能供料器的每条料槽都配有彩色 LED 状态显示屏，用于指示操作状态。
5

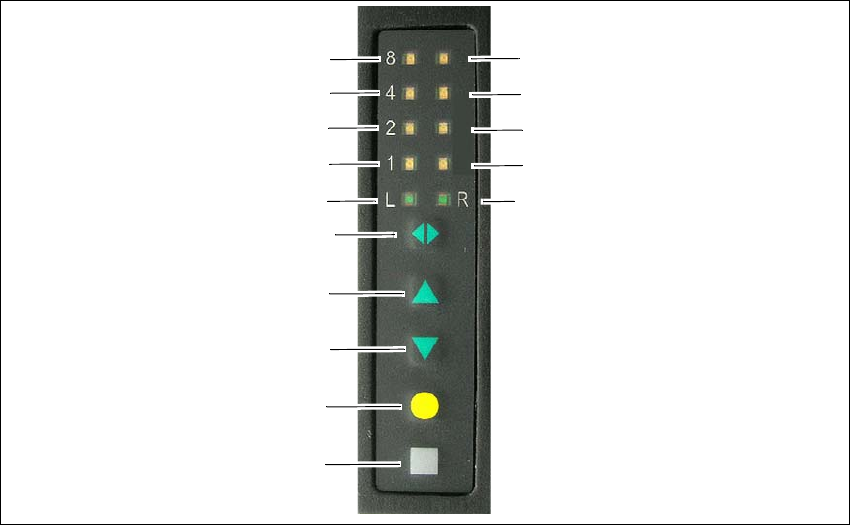

图 5.11 - 2 按钮和状态显示：以 2x8 mm SIPLACE 智能供料器为例
(1) SET （设置）按钮
(2) FOIL （铝箔）按钮
(3) BACK （后退）按钮
(4) FORWARD （前进）按钮
(5) 左右切换的轨道更改按钮
(6) LED L 左侧轨道已启用
(7) 左侧轨道的 LED 1 mm 增量
(8) 左侧轨道的 LED 2 mm 增量
(9) 左侧轨道的 LED 4 mm 增量
(10) 左侧轨道的 LED 8 mm 增量
(11) LED R 右侧轨道已启用
(12) 右侧轨道的 LED 1 mm 增量
(13) 右侧轨道的 LED 2 mm 增量
(14) 右侧轨道的 LED 4 mm 增量
(15) 右侧轨道的 LED 8 mm 增量
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(15)
(14)
(13)
(12)
(11)
5 贴片机上的作业 《用户手册》 SIPLACE SX1/SX2
5.11 察看 X 供料器模块上的显示屏 使用软件版本 SC 706.1 SP1 或更新 10/2014 版
270
5.11.3 状态显示灯
–绿色：
供料器模块处于待机状态，而且已包括在当前设置中。
–橙色：
正在发出警告。警告的文本信息显示在 LCD 显示屏上。
–红色：
出现了故障。错误消息已输出到 LCD 显示屏。
–关闭：
该供料器模块不在当前设置中。
5
5
请注意
“LED off （LED 关闭）” 仅可以在已包含在设置中的供料器模块上使用
贴片机控制装置将关闭所有不包含在设置中的供料器模块的状态显示灯。
“LED off （LED 关闭）” 状态只会在编程系统在生产线中已预设了一个作业时出现。这会
减少使操作员的工作量，因为他只需要监控已包含在设置中供料器模块。
请注意
设置流程：为每个供料器模块激活 LED
在实际的设置过程中 （工作站没有设置信息，没有作业从 SIPLACE Pro 发送给工作站 /
生产线），每个供料器模块上的 LED 都会在设置完成后被启用。不管是否存在问题，操
作员都将获得相应的通知。
《用户手册》 SIPLACE SX1/SX2 5 贴片机上的作业
使用软件版本 SC 706.1 SP1 或更新 10/2014 版 5.11 察看 X 供料器模块上的显示屏
271
5.11.4 LCD 显示屏
下列表格包含了 LCD 显示屏的显示文字，状态显示灯的颜色和模式，以及它们的含义和相关故障
排除的措施。
5.11.4.1 警告和解决办法
5
5
5.11.4.2 错误消息和解决办法
5
LCD 显示屏上的
文本
状态显示灯 含义 解决办法
清除铝箔
（清除铝箔）
橙色 盖箔被拉紧 （盖箔摇杆被按
下）时，不允许执行所选功
能。
如果您希望执行此功能，请从齿轮对中移开
并剪段铝箔，以减轻盖箔摇杆的压力。
LCD 显示屏上的
文本
状态显示灯 含义 解决办法
无 红色，
闪烁
供料器模块软件无法跳转到
此应用程序
重新加载应用软件
加载供料器模块软件
Handle --->>
（握柄 --->>）
红色 供料器模块已发出信号，但
移除握柄未被推入
推入移除握柄
Low Voltage
（低电压）
橙色 电源打开后，24V 电源电压
未上升到开关阈值
检查电源
Low Voltage
（低电压）
红色 电源打开后，24 伏电源电压
超过了开关阈值，因此被中
断。
检查电源
Feed Timeout
TransTimeout
（料带供料器循环
超时）
红色 料带供料器循环未在指定时
间内正确结束 （“Feed （供
料）” 功能超时）
料带卷盘卡在了容器内？
是否有元件卡在了元件料带和元件窗口之间
的拾取区内？
一旦障碍被清除，可使用箭头键重新启动传
送导轨。供料器模块会将有缺陷的传送导轨
移到末端，然后返回到其位置。
Foil Torn
（铝箔撕裂）
红色 铝箔未在指定时间内被拉紧 铝箔可能被撕裂。插入新的铝箔
Foil PeelErr
（剥落铝箔时出现
错误）
红色 即使移动了料带，铝箔也未
脱落
盖箔可能在拾取窗口下被卡住，因此不能被
正确剥落。
Foil Jam
（铝箔卡住）
红色 铝箔马达被锁定 整平齿轮是否被铝箔堵塞 ? => 清除铝箔
