6.1 吸嘴交换器
吸嘴交换器可以极大地提高贴片头处理不同类型元件的灵活性。如果贴片程序要求更换吸嘴，则
贴片头可以自动将旧吸嘴放回到吸嘴保持件中，并拾取新的吸嘴。此外，它还可以迅速更换在真
空检查时分离出去的吸嘴。
与手动更换吸嘴相比，使用吸嘴交换器拾取吸嘴的准确性和速度都实现了大幅度提高。贴装小型
元件时，关键的一点是要最大限度地降低吸嘴旋转导致的旋转偏摆。
SIPLACE SpeedStar、带 12 个段位器的 “ 收集 & 贴片 ” 贴片头和 SIPLACE MultiStar 贴片头的吸
嘴交换器的基本设计都相同。尽管如此，仍要始终确保使用与具体贴片头对应的正确吸嘴盘。
6
警告
混合配置会产生碰撞贴片头的危险！
如果在带有 SIPLACE SpeedStar 贴片头或 带 12 个段位器的 “ 收集 & 贴片 ” 贴片头的料
位使用用于 SIPLACE MultiStar 的吸嘴盘，就有碰撞贴片头的危险。
仅可安装贴片头自带的吸嘴交换器，并使用和贴片头型号相对应的吸嘴盘。
6 工作站扩展部件 《用户手册》 SIPLACE SX1/SX2
6.1 吸嘴交换器 使用软件版本 SC 706.1 SP1 或更新 10/2014 版
284
6.1.1 SIPLACE SpeedStar 的吸嘴交换器
项目编号：00519715-xx 吸嘴交换器 SX，C&P20，用于 1 号或 2 号料位
项目编号：00519843-xx 吸嘴交换器 SX，C&P20，用于 3 号或 4 号位置
或 6
项目编号：03103649-xx 吸嘴交换器基本装配 CP/ 全部 - 简要说明
6

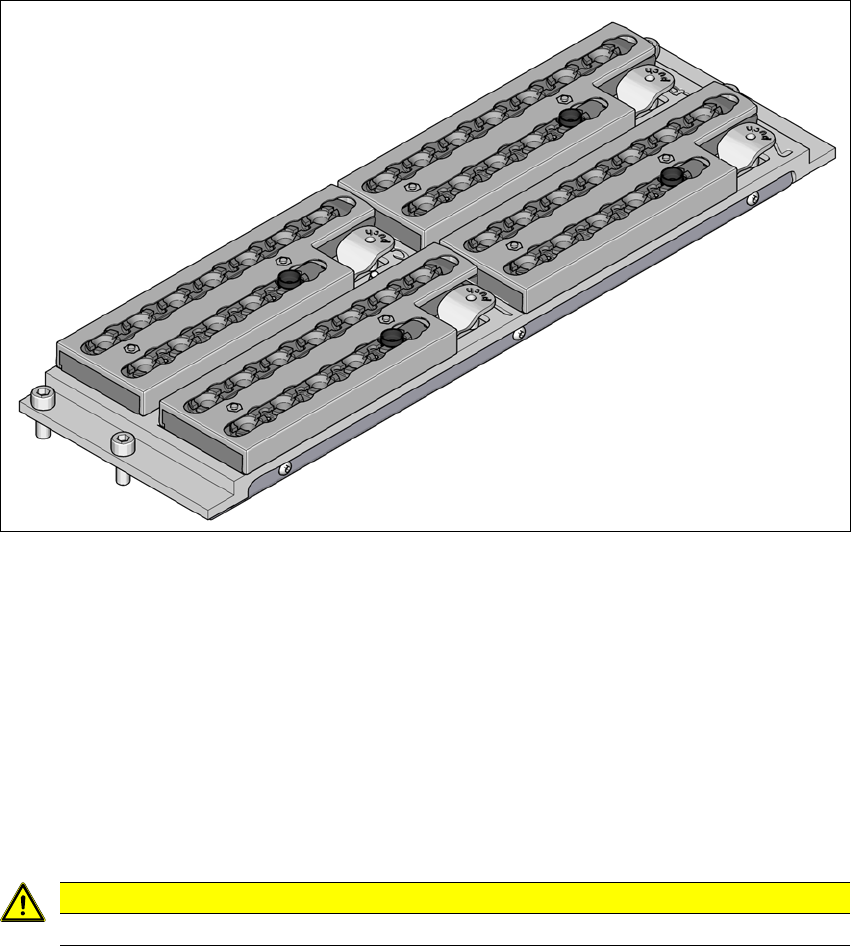

图 6.1 - 1 SIPLACE SpeedStar 的吸嘴交换器
6.1.1.1 说明
该吸嘴交换器可容纳 4 个吸嘴盘，每个吸嘴盘配有 12 个吸嘴库。
吸嘴盘被安放在一个共用的支撑件上。它们用两个平行销对中，并用 4 个按钮固定。具体位置由
每个吸嘴盘上的两个基准点决定。通过微型开关监控吸嘴盘在吸嘴交换器机身上的位置是否正
确，从而防止贴片头与任何向上凸出的吸嘴盘发生碰撞。所有吸嘴盘位置必须被填充，因为安全
电路会由于吸嘴盘缺失或吸嘴盘未正确就位而停止贴片机。
在安装好的吸嘴站上，SpeedStar 吸嘴上的元件可能会被吹掉，吸嘴可能会被脱开和拒绝。
6
注意事项
SIPLACE SpeedStar 吸嘴盘只能与 SpeedStar 贴片头配套使用。
《用户手册》 SIPLACE SX1/SX2 6 工作站扩展部件
使用软件版本 SC 706.1 SP1 或更新 10/2014 版 6.1 吸嘴交换器
285
6.1.1.2 技术数据
6
6.1.1.3 SX2 贴片机中 SIPLACE SpeedStar 吸嘴交换器的位置
6

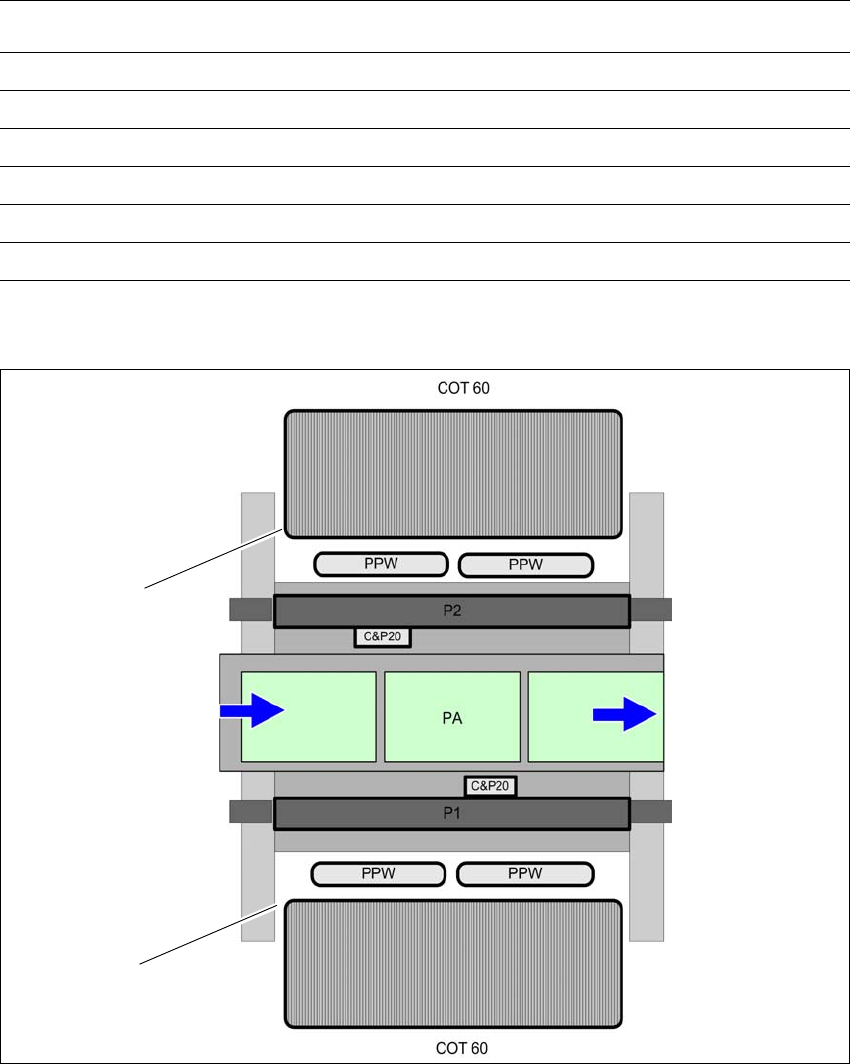

图 6.1 - 2 SIPLACE SpeedStar 的吸嘴交换器的位置 - 示例
SIPLACE SpeedStar 的吸嘴交换器
尺寸 （长 x 宽 x 高） 314 mm x 94.5 mm x 68.6 mm
吸嘴保持件的数量 48
吸嘴盘的数量 4
吸嘴类型 10xx、11xx 和 12xx
吸嘴交换时间 约 2s
压缩空气连接 0.45 MPa （4.5 巴）
(1) 内部位置的元件料车
(NC) 吸嘴交换器
(PA) 贴片区
(1)
(1)
