6 工作站扩展部件 《用户手册》 SIPLACE SX1/SX2 6.1 吸嘴交换器 使用软件版本 SC 706.1 SP1 或更新 10/2014 版 292 用于 28xx 吸嘴的吸嘴盘 6 – 项目编号：03065782-xx 6 图 6.1 - 8 用于 28xx 吸嘴的吸嘴盘 (1) 5 个用于 28xx 吸嘴的吸嘴库，吸嘴最大长度是 12.5 mm （吸嘴库编号 1、5、 6、8 和 9） (2) 用于 28xx 吸嘴的 4…
《用户手册》 SIPLACE SX1/SX2 6 工作站扩展部件
使用软件版本 SC 706.1 SP1 或更新 10/2014 版 6.1 吸嘴交换器
291
用于 20xx 吸嘴的吸嘴盘 6
– 项目编号：03066107-xx
6
图 6.1 - 7 用于 20xx 吸嘴的吸嘴盘 - 锁定板打开
(1) 用于 20xx 吸嘴的 12 个吸嘴库
(2) 基准点 （只有锁定板打开时才可见）
(3) 锁定板
6 工作站扩展部件 《用户手册》 SIPLACE SX1/SX2
6.1 吸嘴交换器 使用软件版本 SC 706.1 SP1 或更新 10/2014 版
292
用于 28xx 吸嘴的吸嘴盘 6
– 项目编号：03065782-xx
6

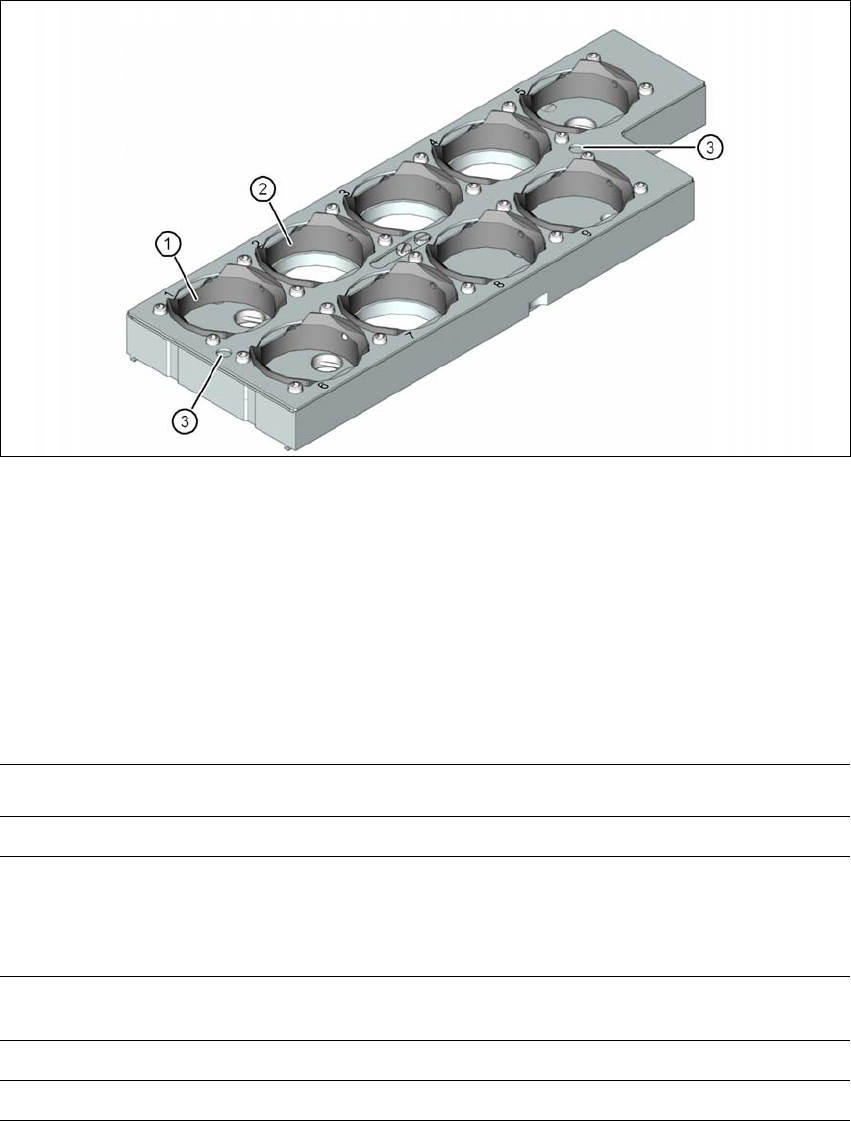

图 6.1 - 8 用于 28xx 吸嘴的吸嘴盘
(1) 5 个用于 28xx 吸嘴的吸嘴库，吸嘴最大长度是 12.5 mm
（吸嘴库编号 1、5、6、8 和 9）
(2) 用于 28xx 吸嘴的 4 个吸嘴库，最大吸嘴长度 20.0 mm
（吸嘴库编号 2、3、4 和 7）
(3) 基准点 （只有锁定板打开时才可见）
6.1.2.2 技术数据
6
SIPLACE MultiStar 贴片头的吸嘴交换器
尺寸 （长 x 宽 x 高） 314 mm x 94.5 mm x 72.25 mm
吸嘴保持件的数量
20xx 型 36
28xx 型 9
吸嘴类型 （标准配置）
*a
*)a 必要时可调整吸嘴盘的数量 （例如 4 x 28xx）
用于 20xx 吸嘴的 3 个吸嘴盘
用于 28xx 吸嘴的 1 个吸嘴盘
吸嘴交换时间 约 2s
压缩空气连接 0.45 MPa （4.5 巴）
《用户手册》 SIPLACE SX1/SX2 6 工作站扩展部件
使用软件版本 SC 706.1 SP1 或更新 10/2014 版 6.1 吸嘴交换器
293
6.1.2.3 SX 贴片机中 SIPLACE MultiStar 吸嘴交换器的位置
6
图 6.1 - 9 SIPLACE MultiStar 的吸嘴交换器的位置 - 示例
6
(1) 内部位置的元件料车
(2) 外部位置的元件料车
(NC) 吸嘴交换器
(PA) 贴片区
(1)
(2)
