《用户手册》 SIPLACE SX1/SX2 6 工作站扩展部件 使用软件版本 SC 706.1 SP1 或更新 10/2014 版 6.1 吸嘴交换器 301 6.1.3.4 装配 将吸嘴交换器固定在元件料车 COT 插入件上。 6 图 6.1 - 16 装配位置 (1) 记号 孔 (2) 操作员侧 (3) 箭头指向 PCB 传送导 轨 6 对齐吸嘴交换器，从操作员角 度看时，记号孔 ( 物件 1) 应在左侧。 6 6 6.1.3…
6 工作站扩展部件 《用户手册》 SIPLACE SX1/SX2
6.1 吸嘴交换器 使用软件版本 SC 706.1 SP1 或更新 10/2014 版
300
6.1.3.3 SX 贴片机中 SIPLACE TwinStar 吸嘴交换器的位置
6

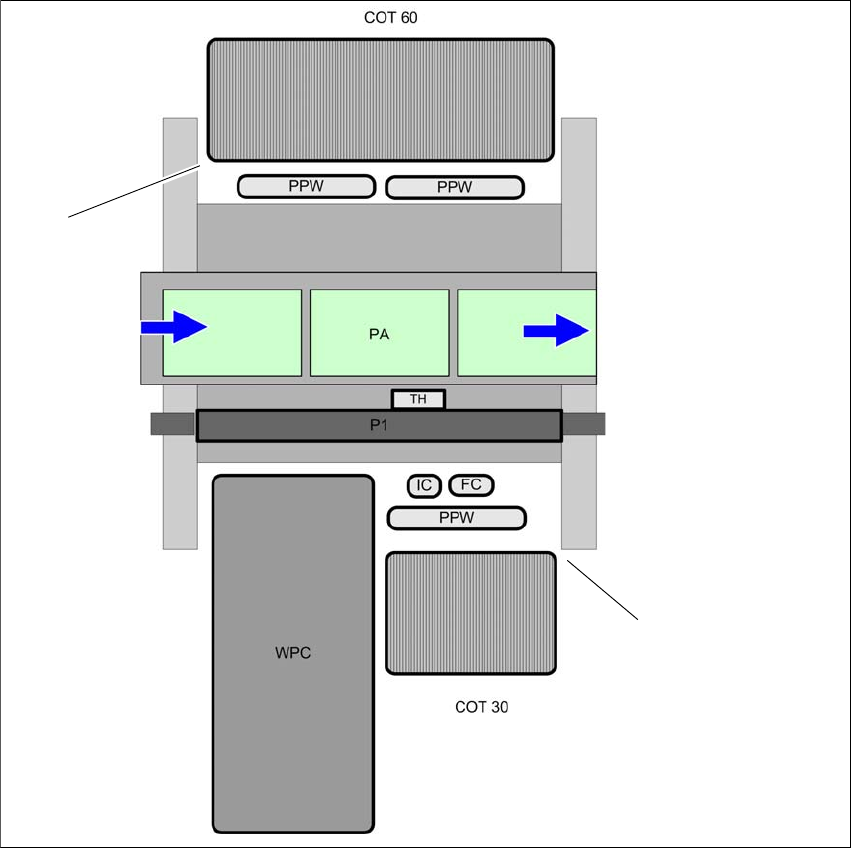

图 6.1 - 15 SIPLACE TwinStar 的吸嘴交换器的位置 - 示例
6
(1) 内部位置的元件料车 60
(2) 外部位置的元件料车 30
(NC) 吸嘴交换器
(PA) 贴片区
(1)
(2)
《用户手册》 SIPLACE SX1/SX2 6 工作站扩展部件
使用软件版本 SC 706.1 SP1 或更新 10/2014 版 6.1 吸嘴交换器
301
6.1.3.4 装配
将吸嘴交换器固定在元件料车 COT 插入件上。
6

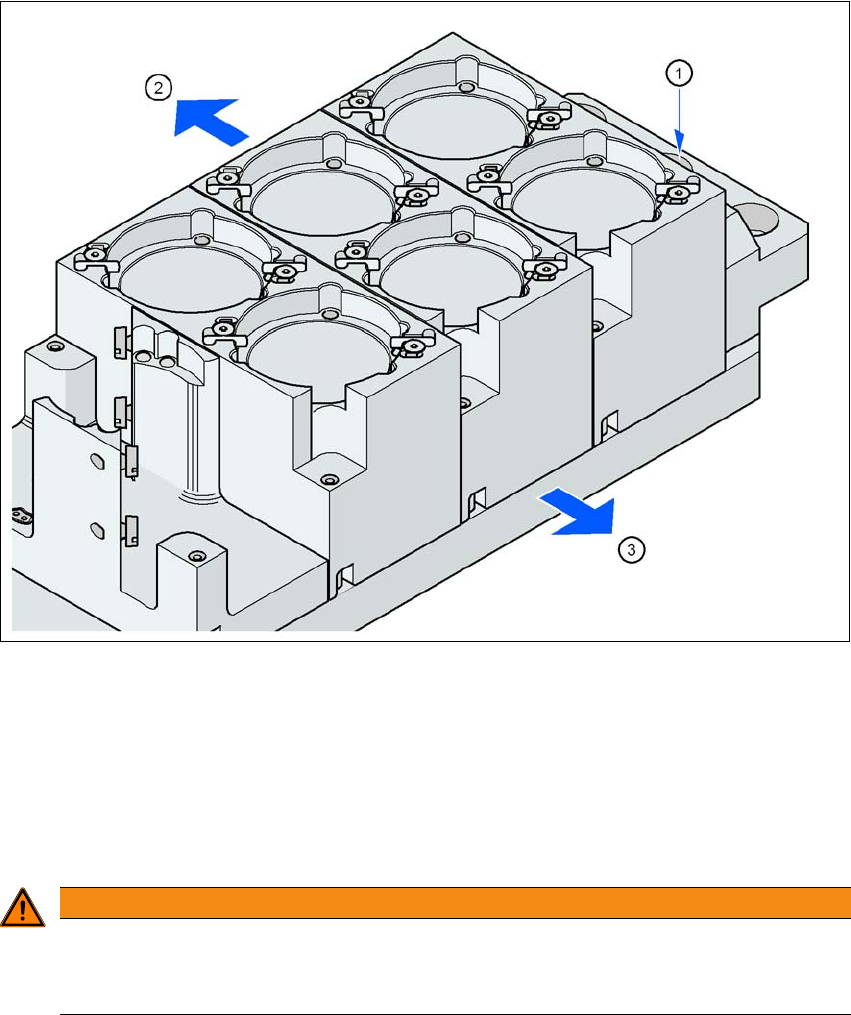

图 6.1 - 16 装配位置
(1) 记号孔
(2) 操作员侧
(3) 箭头指向 PCB 传送导轨
6
对齐吸嘴交换器，从操作员角度看时，记号孔 ( 物件 1) 应在左侧。
6
6
6.1.3.5 SIPLACE TwinStar 贴片头的元件抛料仓
可以为 SIPLACE TwinStar 贴片头安装元件抛料仓。可将抛料仓置于微间距视觉模块附近。
警告
混合配置会产生碰撞贴片头的危险！
混合配置会产生碰撞贴片头的危险。
仅可安装贴片头自带的吸嘴交换器，并使用和贴片头型号相对应的吸嘴盘。
6 工作站扩展部件 《用户手册》 SIPLACE SX1/SX2
6.1 吸嘴交换器 使用软件版本 SC 706.1 SP1 或更新 10/2014 版
302
6.1.3.6 夹持器和特殊吸嘴
除了 SMT 标准范围内的元件以外，SIPLACE 贴片机还可以处理穿孔安装元件和异形元件
（OSC）。而且 ASM 一直在进行着特殊吸嘴和夹持器的研发工作。
所有贴片头都有其可用的特殊吸嘴，这保证了贴装元件时最快的速度、最高的精确度和灵活性。
使用自动吸嘴交换器还可缩短交换吸嘴时所需的设置时间。
ASM 可以提供用于 “ 拾取贴片 ” 贴片头的机械夹持器。如果某种元件的表面不适于使用吸嘴吸
取，那么可以使用机械夹持器将其拾取和贴装。夹持器有两种类型，按功能可以将它们分为两
组。
– 用外边缘夹持元件的夹持器
– 用内边缘夹持元件的夹持器。
有关特殊吸嘴和夹持器的信息，请联系 ASM 。有关特殊吸嘴盘和夹持器的生产信息，也可与
ASM 联系。
