6 工作站扩展部件 《用户手册》 SIPLACE SX1/SX2 6.1 吸嘴交换器 使用软件版本 SC 706.1 SP1 或更新 10/2014 版 304 6.1.4.2 技术数据 6 6.1.4.3 SX 贴片机的带 12 个段位器的 “ 收集 & 贴 片 ” 贴片头的吸嘴交换器的位置 6 图 6.1 - 18 带 12 个段位器的 “ 收集 & 贴片 ” 贴片头的吸嘴交换器的位置 - 图示以 SX2 为 例 6…
《用户手册》 SIPLACE SX1/SX2 6 工作站扩展部件
使用软件版本 SC 706.1 SP1 或更新 10/2014 版 6.1 吸嘴交换器
303
6.1.4 带 12 个段位器的 “ 收集 & 贴片 ” 贴片头的吸嘴交换器
项目编号：00120604-xx，吸嘴交换器SX12 V2，C&P12，用于 1 号或 2 号料位
6

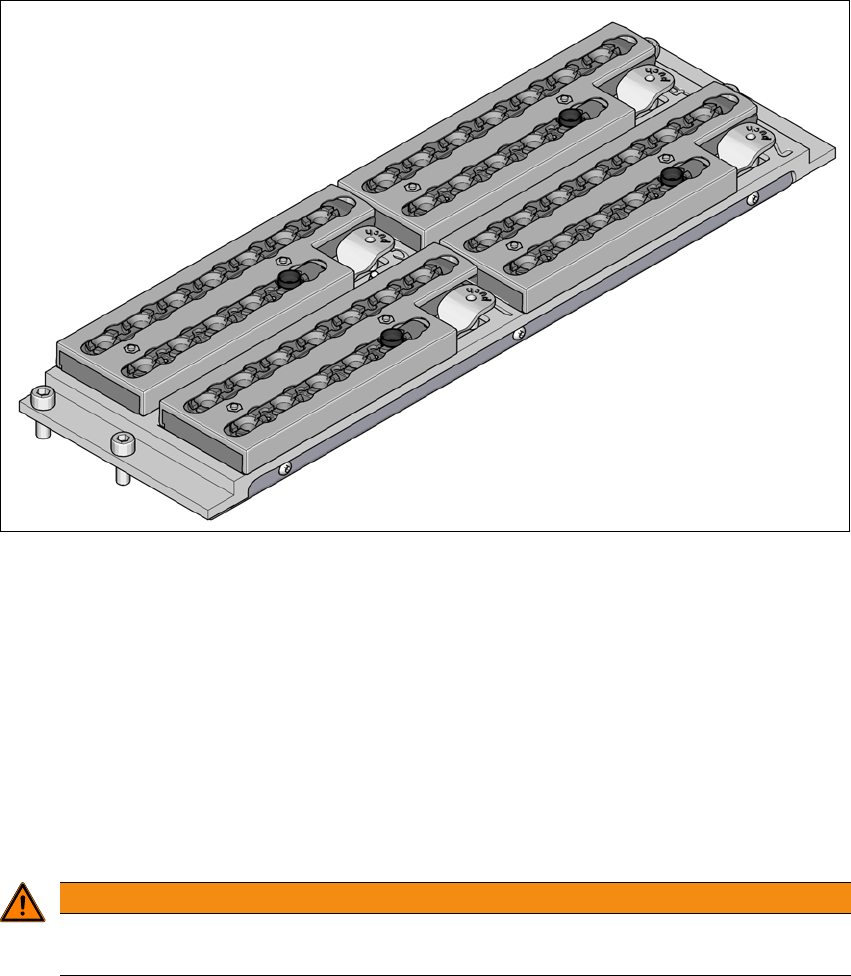

图 6.1 - 17 带 12 个段位器的 “ 收集 & 贴片 ” 贴片头的吸嘴交换器
6.1.4.1 说明
该吸嘴交换器可容纳 4 个吸嘴盘，每个吸嘴盘配有 12 个吸嘴库。
吸嘴盘被安放在一个共用的支撑件上。它们用两个平行销对中，并用 4 个按钮固定。具体位置由
每个吸嘴盘上的两个基准点决定。通过微型开关监控吸嘴盘在吸嘴交换器机身上的位置是否正
确，从而防止贴片头与任何向上凸出的吸嘴盘发生碰撞。所有吸嘴盘位置必须被填充，因为安全
电路会由于吸嘴盘缺失或吸嘴盘未正确就位而停止贴片机。
在安装好的吸嘴站上，SpeedStar 吸嘴上的元件可能会被吹掉，吸嘴可能会被脱开和拒绝。
6
警告
带 12 个段位器的“收集&贴片”贴片头的吸嘴盘只能与带 12 个段位器的“收集&贴片”贴
片头配套使用。
6 工作站扩展部件 《用户手册》 SIPLACE SX1/SX2
6.1 吸嘴交换器 使用软件版本 SC 706.1 SP1 或更新 10/2014 版
304
6.1.4.2 技术数据
6
6.1.4.3 SX 贴片机的带 12 个段位器的 “ 收集 & 贴片 ” 贴片头的吸嘴交换器的位置
6
图 6.1 - 18 带 12 个段位器的 “ 收集 & 贴片 ” 贴片头的吸嘴交换器的位置 - 图示以 SX2 为例
6
带 12 个段位器的 SIPLACE “ 收集 & 贴片 ” 贴片头的吸嘴交换器
尺寸 （长 x 宽 x 高） 314 mm x 94.5 mm x 68.6 mm
吸嘴保持件的数量 48
吸嘴盘的数量 4
吸嘴类型 3xxx
吸嘴交换时间 约 2s
压缩空气连接 0.45 MPa （4.5 巴）
(1) 元件料车 (PA) 贴片区
(NC) 吸嘴交换器
(1)
(1)
《用户手册》 SIPLACE SX1/SX2 6 工作站扩展部件
使用软件版本 SC 706.1 SP1 或更新 10/2014 版 6.1 吸嘴交换器
305
6.1.4.4 装配
在 SX 贴片机中，将吸嘴交换器固定在元件料车 COT 插入件上。
6

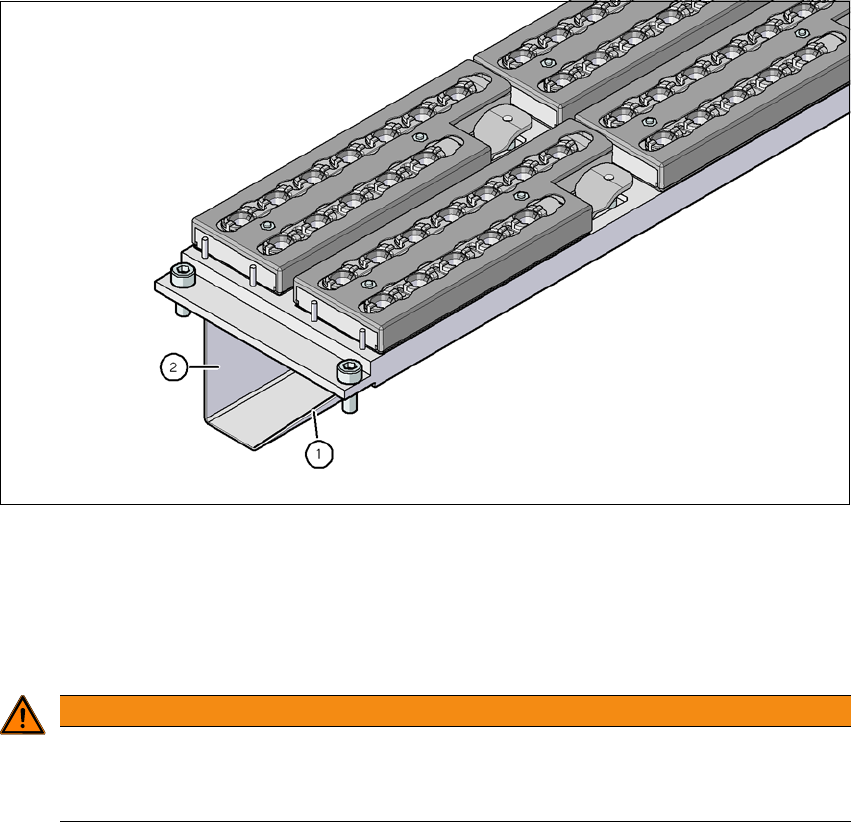

图 6.1 - 19 装配位置
(1) 斜边指向元件料车 COT 插入件
(2) 垂直边指向 PCB 传送导轨
对齐吸嘴交换器，使斜边指向元件料车 COT 插入件。
6
警告
混合配置会产生碰撞贴片头的危险！
混合配置会产生碰撞贴片头的危险。
仅可安装贴片头自带的吸嘴交换器，并使用和贴片头型号相对应的吸嘴盘。
