6.1.4.5 操作注意事项
当您第一次用某种类型的吸嘴装满吸嘴盘时，请贴上一个不干胶标签以辨明类型。
6
打开锁定板，并将吸嘴放入吸嘴保持件中。
关闭锁定板，以防止吸嘴从吸嘴盘中掉出。
6
6
有关吸嘴交换器的编程，见 《SIPLACE Pro 用户手册》。
6.1.4.6 更换吸嘴盘
按下控制杆 （项目 1，图 6.1 - 4，第 288 页），将吸嘴盘从按扣 （项目 5，图 6.1 - 4，第
288
页）。将吸嘴盘抬离底座。
6
请注意
在贴片机外填装吸嘴盘，并始终更换整个吸嘴盘。
注意事项
装满吸嘴盘！
在您装载吸嘴盘前，请确保所有位于 “ 收集 & 贴片 ” 贴片头的吸嘴都已返回到它们的吸
嘴盘中。
请注意
堵塞的危险！
如果元件掉落在吸嘴盘上，就会有锁定板被堵塞的危险。
不要让元件掉落在吸嘴盘上。
因此您需要定期清洁吸嘴盘和空闲料位。
警告
凸出的控制杆会来碰撞贴片头的危险！
所有凸出在吸嘴盘 （图 6.1 - 4
中的物件 1）上方的控制杆都有可能带来碰撞贴片头的危
险。
因此您必须确保控制杆没有凸出在吸嘴盘上方。
《用户手册》 SIPLACE SX1/SX2 6 工作站扩展部件
使用软件版本 SC 706.1 SP1 或更新 10/2014 版 6.1 吸嘴交换器
307
6

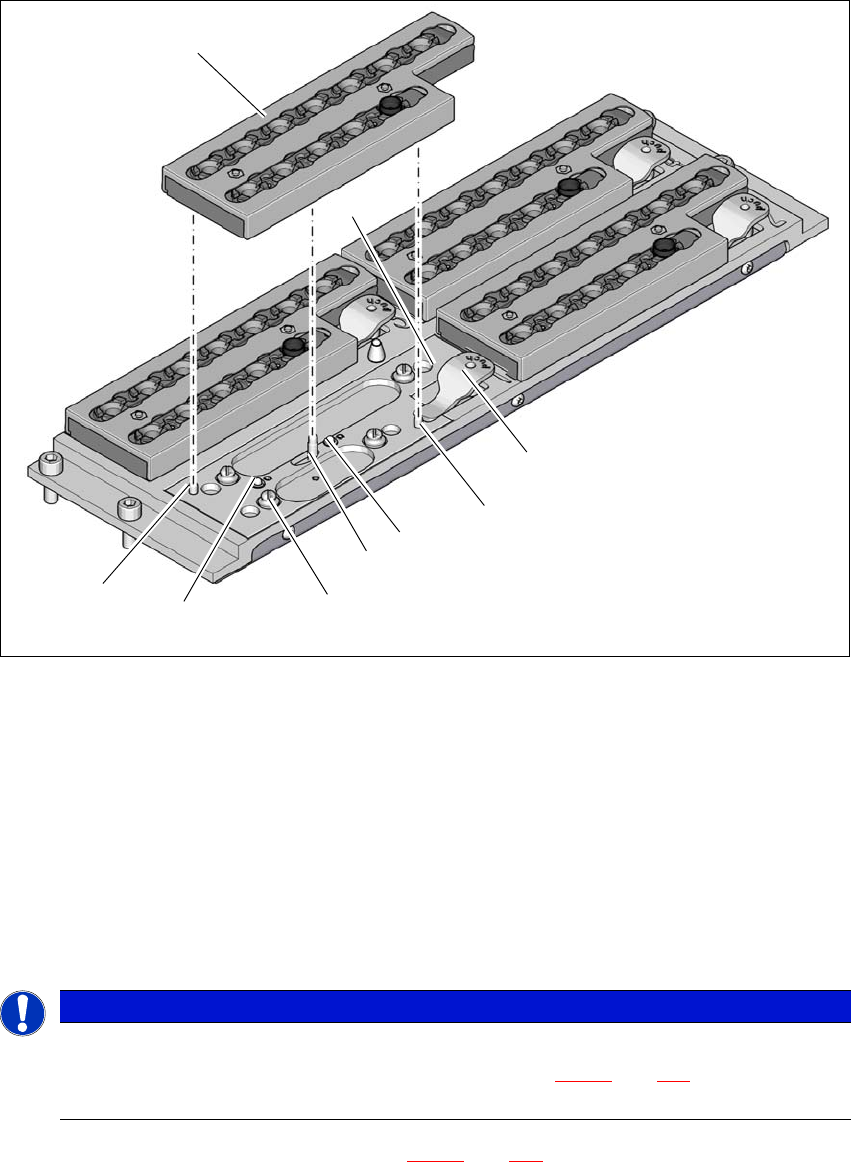

图 6.1 - 20 带 12 个段位器的 “ 收集 & 贴片 ” 贴片头的吸嘴交换器 - 更换吸嘴盘
(1) 抬升吸嘴盘的控制杆
(2) 平行销，用于啮合吸嘴盘上的对中孔
(3) 触发微型开关的弹簧销 （3 x）
(4) 滑动机制的插销，移动锁定板
(5) 按扣的珠子
(6) 平行销，用于啮合吸嘴盘上的卡槽
(7) “ 吸嘴盘已锁定 ” 位置上的锁定板
6
将吸嘴盘置于按扣的珠子上 （项目 5，图 6.1 - 4，第 288 页）。
平坦地下压吸嘴盘让按扣的珠子可以同时与所有按扣啮合。
请注意
将锁定板移到 “ 吸嘴盘已锁定 ” 位置。
插入前，对齐吸嘴盘，使对中销 （项目 2 和 6，图 6.1 - 4，第 288 页）滑入对中孔
和卡槽中。
(1)
(2)
(3)
(4)
(5)
(3)
(6)
(3)
(7)
6 工作站扩展部件 《用户手册》 SIPLACE SX1/SX2
6.1 吸嘴交换器 使用软件版本 SC 706.1 SP1 或更新 10/2014 版
308
6.1.4.7 位置检测
吸嘴交换器的每个吸嘴盘都有两个基准点：其中一个确定位置，
另一个确定角度。
6

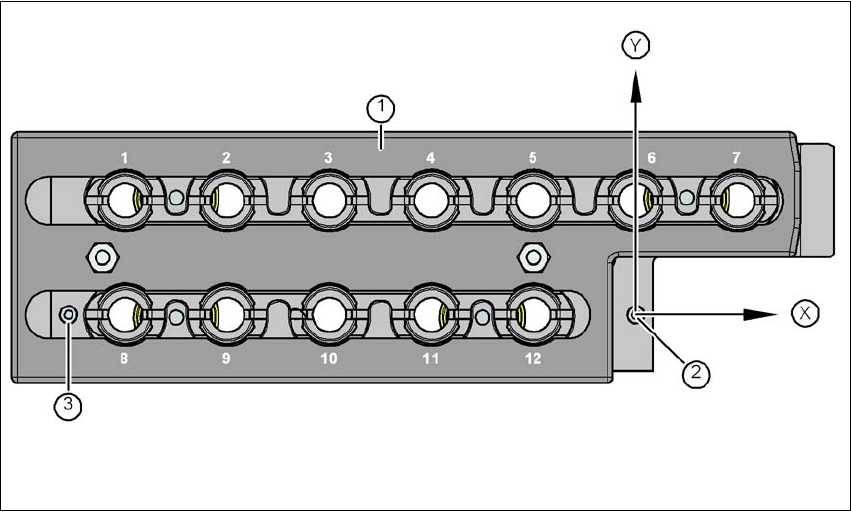

图 6.1 - 21 吸嘴盘 - 保持器编号，确定位置和角度的基准点
(1) “ 吸嘴盘已打开 ” 位置上的锁定板
(2) 确定位置的基准点
(3) 确定角度的基准点
