《用户手册》 SIPLACE SX1/SX2 6 工作站扩展部件 使用软件版本 SC 706.1 SP1 或更新 10/2014 版 6.2 华夫盘交换器 (WPC5/WPC6) 309 6.2 华夫盘交换器 (WPC5/WPC6) WPC5 与 WPC6 的功 能和技术数据基本上都相同。但是 ，WPC6 还配有一个不停机更换模块。 6.2.1 说明 华夫盘交换器可以将使用元件都 放在华夫盘上，以免在存放或自动 更换华夫盘时发生不必要的…
6 工作站扩展部件 《用户手册》 SIPLACE SX1/SX2
6.1 吸嘴交换器 使用软件版本 SC 706.1 SP1 或更新 10/2014 版
308
6.1.4.7 位置检测
吸嘴交换器的每个吸嘴盘都有两个基准点：其中一个确定位置，
另一个确定角度。
6
图 6.1 - 21 吸嘴盘 - 保持器编号，确定位置和角度的基准点
(1) “ 吸嘴盘已打开 ” 位置上的锁定板
(2) 确定位置的基准点
(3) 确定角度的基准点
《用户手册》 SIPLACE SX1/SX2 6 工作站扩展部件
使用软件版本 SC 706.1 SP1 或更新 10/2014 版 6.2 华夫盘交换器 (WPC5/WPC6)
309
6.2 华夫盘交换器 (WPC5/WPC6)
WPC5 与 WPC6 的功能和技术数据基本上都相同。但是，WPC6 还配有一个不停机更换模块。
6.2.1 说明
华夫盘交换器可以将使用元件都放在华夫盘上，以免在存放或自动更换华夫盘时发生不必要的时
间浪费现象。预定程序最多可独立使用 28 个华夫盘，这也增大了使用元件的范围。
华夫盘交换器配有集成式机箱，可方便地移动至其他位置。交货时它被设为客户特定贴片机的
PCB 传送导轨高度，但也可以快速轻易地将其改装为 900、930、和 950 mm 的传送导轨高度。
需要在剩余位置安装带 30 个料位的转换料台。
6 工作站扩展部件 《用户手册》 SIPLACE SX1/SX2
6.2 华夫盘交换器 (WPC5/WPC6) 使用软件版本 SC 706.1 SP1 或更新 10/2014 版
310
6.2.2 WPC5 总览
项目编号：00119827-xx WPC5
6

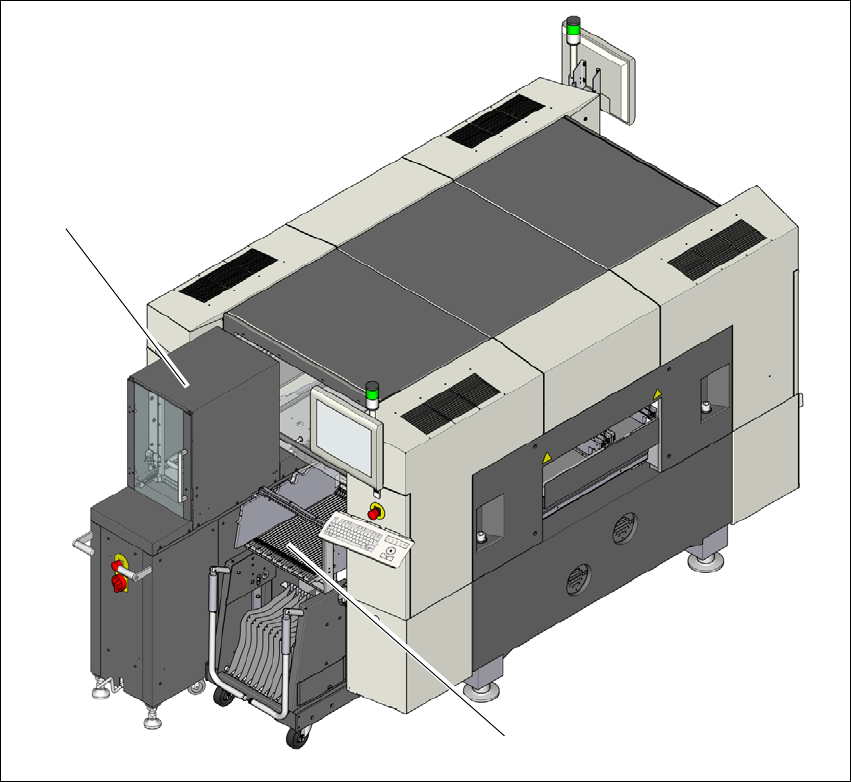

图 6.2 - 1 SIPLACE SX1/SX2 上的 WPC5
(1) WPC5
(2) 带 30 个料槽的元件料车
(1)
(2)
