6 工作站扩展部件 《用户手册》 SIPLACE SX1/SX2 6.2 华夫盘交换器 (WPC5/WPC6) 使用软件版本 SC 706.1 SP1 或更新 10/2014 版 310 6.2.2 WPC5 总览 项目编号：00119827-xx WPC5 6 图 6.2 - 1 SIPLACE SX1/SX2 上的 WPC5 (1) WPC5 (2) 带 30 个料槽的 元件料车 (1) (2)
《用户手册》 SIPLACE SX1/SX2 6 工作站扩展部件
使用软件版本 SC 706.1 SP1 或更新 10/2014 版 6.2 华夫盘交换器 (WPC5/WPC6)
309
6.2 华夫盘交换器 (WPC5/WPC6)
WPC5 与 WPC6 的功能和技术数据基本上都相同。但是，WPC6 还配有一个不停机更换模块。
6.2.1 说明
华夫盘交换器可以将使用元件都放在华夫盘上，以免在存放或自动更换华夫盘时发生不必要的时
间浪费现象。预定程序最多可独立使用 28 个华夫盘，这也增大了使用元件的范围。
华夫盘交换器配有集成式机箱，可方便地移动至其他位置。交货时它被设为客户特定贴片机的
PCB 传送导轨高度，但也可以快速轻易地将其改装为 900、930、和 950 mm 的传送导轨高度。
需要在剩余位置安装带 30 个料位的转换料台。
6 工作站扩展部件 《用户手册》 SIPLACE SX1/SX2
6.2 华夫盘交换器 (WPC5/WPC6) 使用软件版本 SC 706.1 SP1 或更新 10/2014 版
310
6.2.2 WPC5 总览
项目编号：00119827-xx WPC5
6
图 6.2 - 1 SIPLACE SX1/SX2 上的 WPC5
(1) WPC5
(2) 带 30 个料槽的元件料车
(1)
(2)
《用户手册》 SIPLACE SX1/SX2 6 工作站扩展部件
使用软件版本 SC 706.1 SP1 或更新 10/2014 版 6.2 华夫盘交换器 (WPC5/WPC6)
311
6.2.3 WPC6 总览
项目编号：00119828-xx，SIPLACE SX1/SX2 上的 WPC6
6

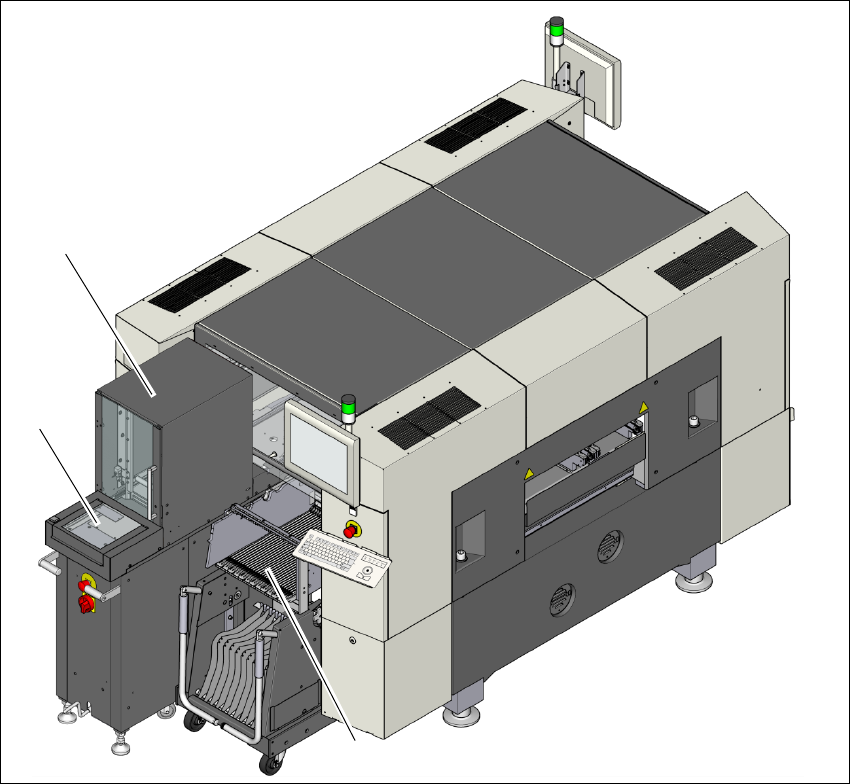

图 6.2 - 2 SIPLACE SX1/SX2 上的 WPC6
(1) WPC6
(2) 不停机更换模块
(3) 带 30 个料槽的元件料车
(1)
(3)
(2)
