6.8.1 说明
SIPLACE 强力贴片头可处理相同的元件范围，也可以获得最大 30 N 的卸下力。SIPLACE 强力贴
片头可以使用所有在标准 TwinStar 贴片头上使用的吸嘴和夹持器。
6.8.2 技术数据
6
SIPLACE TwinStar 和 SIPLACE 强力贴片头的所有其他技术数据都相同 （参见第 3.5.5.2 节，第
123
页）。
可程序控制卸下力 2.0 N 到 10 N ± 10 %
大于 10 N，最大到 30 N ± 15 %
《用户手册》 SIPLACE SX1/SX2 6 工作站扩展部件
使用软件版本 SC 706.1 SP1 或更新 10/2014 版 6.9 SIPLACE Very High Force TwinStar (VHF TH)
331
6.9 SIPLACE Very High Force TwinStar (VHF TH)
项目编号：00519986-xx, 带悬臂的VHF TwinStar
6
6.9.1 说明
SIPLACE Very High Force TwinStar 是一款标准 TwinStar 的高级研发版。SIPLACE Very High
Force TwinStar 适用于处理面积较大的复杂元件。
它可以处理最大高度为 40 mm 的元件，还可以达到最大 70 N 的卸下力。SIPLACE Very High
Force TwinStar 可使用与标准 TwinStar 相同的所有吸嘴和夹持器。
有关详细说明，请参阅 “ 贴片头重新配置套件超强力贴片头的装配说明 ”，项目编号：
00197270-xx]
请注意
使用软件版本 SC.707.1 或更新
6 工作站扩展部件 《用户手册》 SIPLACE SX1/SX2
6.9 SIPLACE Very High Force TwinStar (VHF TH) 使用软件版本 SC 706.1 SP1 或更新 10/2014 版
332
6.9.2 总览
6

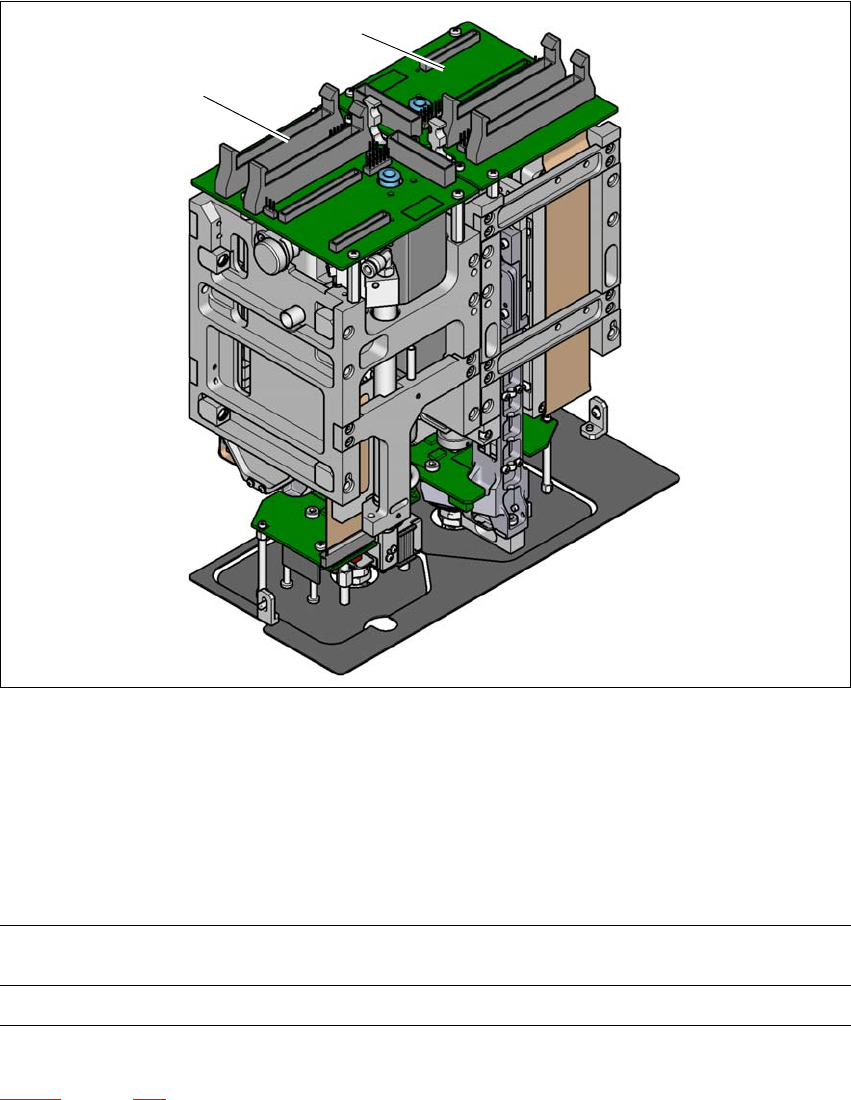

图 6.9 - 1 SIPLACE Very High Force TwinStar (VHF TH)
(1) “ 拾取 & 贴片 ” 模块 1 (P&P1)
(2) “ 拾取 & 贴片 ” 模块 2 (P&P2)
6.9.3 技术数据
6
SIPLACE TwinStar 和 SIPLACE Very High Force TwinStar 的所有其他技术数据都相同（参见第
3.5.5.2
节，第 123 页）。
2
1
可程序控制卸下力
1.0 N - 15 N
2.0 N - 70 N
最大元件高度 40 mm
