00196976-04-BA-SX12-V2-ZH - 第336页
6 工作站扩展部件 《用户手册》 SIPLACE SX1/SX2 6.10 带 12 个段位器的 “ 收集 & 贴片 ” 贴片头的 SIPLACE 使用软件版本 SC 706.1 SP1 或更新 10/2014 版 336 6.10.3 技术数据 6 带 12 个段位器的 “ 收集 & 贴片 ” 贴片头 (CP12) 带 30 型元件摄相机 元件范围 *a 01005 *b 至倒装片、裸晶粒、PLCC44、 BGA、µB…
《用户手册》 SIPLACE SX1/SX2 6 工作站扩展部件
使用软件版本 SC 706.1 SP1 或更新 10/2014 版 6.10 带 12 个段位器的 “ 收集 & 贴片 ” 贴片头的 SIPLACE
335
6
图 6.10 - 2 带 12 个段位器的 “ 收集 & 贴片 ” 贴片头 - 功能组第 2 部分
6
(1) 中间分配器板 （位于保护盖下方）
(2) 星形驱动 - DR 马达
(3) Z 轴马达
(4) 阀门调节驱动
(5) C&P 元件摄相机 （30 型，18 x 18，数字，高分辨率标准摄相机）
6 工作站扩展部件 《用户手册》 SIPLACE SX1/SX2
6.10 带 12 个段位器的 “ 收集 & 贴片 ” 贴片头的 SIPLACE 使用软件版本 SC 706.1 SP1 或更新 10/2014 版
336
6.10.3 技术数据
6

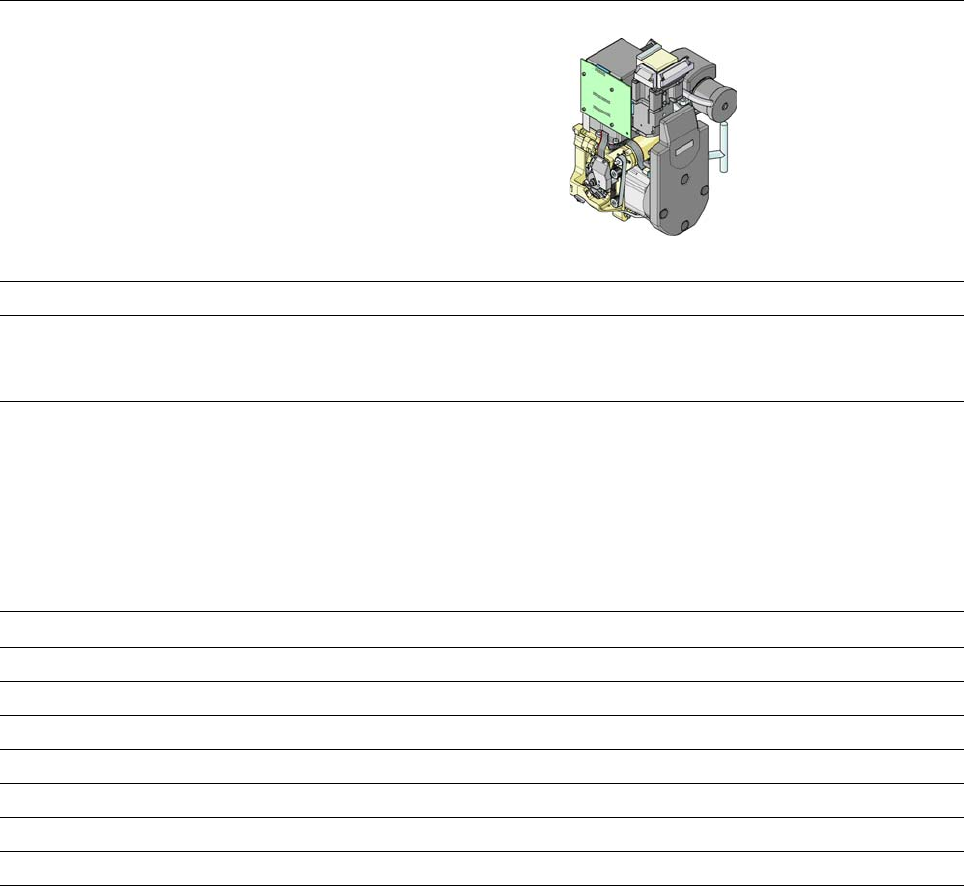

带 12 个段位器的 “ 收集 & 贴片 ” 贴片头 (CP12)
带 30 型元件摄相机
元件范围
*a
01005
*b
至倒装片、裸晶粒、PLCC44、
BGA、µBGA、TSOP、QFP、SO 至 SO32、
DRAM
元件规格
最大高度
最小引脚间距
最小引脚宽度
最小球面管脚间距
最小球面管脚直径
最小尺寸
最大尺寸
最大重量
6 mm
0.3 mm
0.15 mm
0.25 mm
0.14 mm
0.4 mm x 0.2 mm
18.7 mm x 18.7 mm
2 g
可程序控制卸下力
吸嘴类型 9xx
X/Y 轴精确度
*c
± 41 µm / 3σ, ± 55 µm / 4σ
角度精确度 ± 0.5°/3σ，± 0.7°/4σ
元件范围 98,5%
元件摄相机类型 30
照明级别 5
可选择的照明级别设置 256
5
*)a 请注意，可以贴装的元件范围还会受到衬垫几何形状、客户特定的标准以及元件封装公差的影响。
*)b 带 01005 封装
*)c SIPLACE 基准值将在贴片机验收测试中测量得出。此值符合 SIPLACE 维修及供应范围内规定的条款。
《用户手册》 SIPLACE SX1/SX2 6 工作站扩展部件
使用软件版本 SC 706.1 SP1 或更新 10/2014 版 6.11 TwinStar 贴片头的元件摄相机，FC 摄相机
337
6.11 TwinStar 贴片头的元件摄相机，FC 摄相机
6.11.1 静止 P&P 元件摄相机 （25 型，16 x 16，数字，FC 摄相机）
项目编号：00119718-xx 静止元件摄相机 16x16 数字，25 型
6

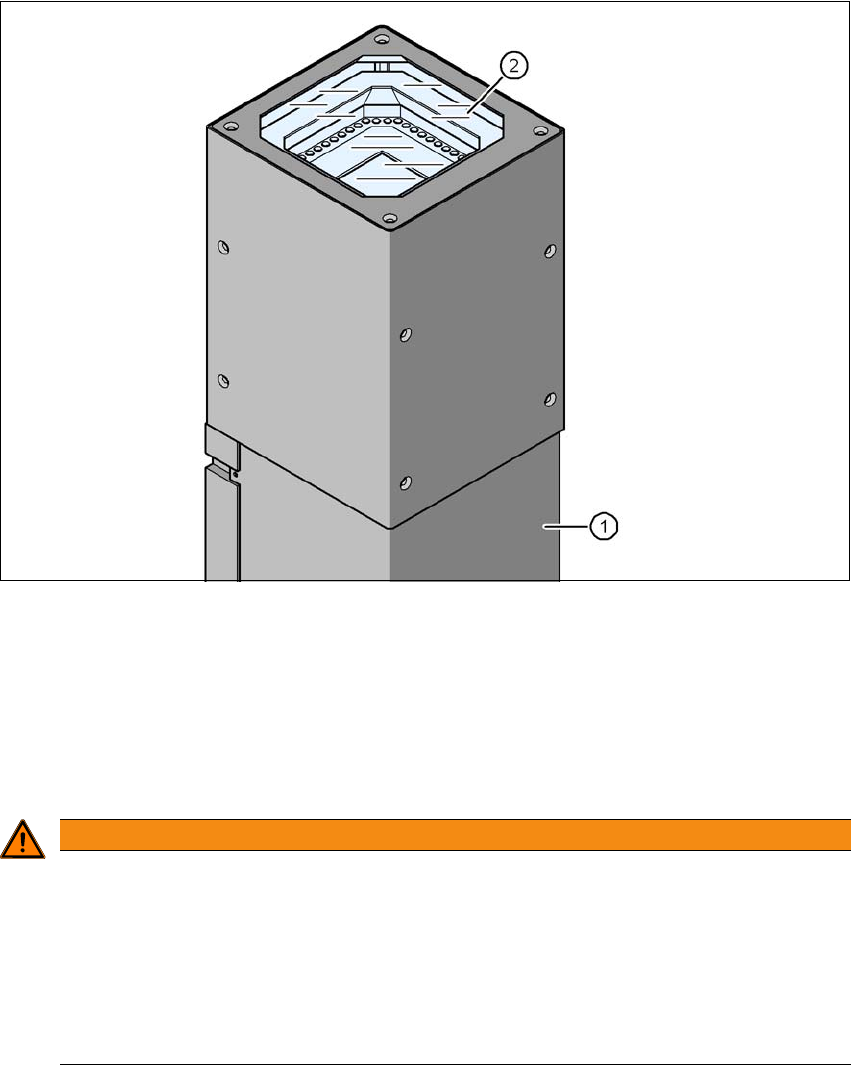

图 6.11 - 1 静止 P&P 元件摄相机 （25 型，16 x 16，数字，FC 摄相机）
(1) 带集成摄相机和摄相机放大器的摄相机外壳
(2) 玻璃板 - 照明等级和镜头等级如下
6.11.2 安全须知
6
警告
碰撞的危险！
当将贴片头从 TwinStar/VHF 更换为 SpeedStar 时，SpeedStar 会与摄相机外壳发生碰
撞。
需要为 TwinStar 贴片头拆卸下型号为 33、55 x 45 数字和 25、16 x 16 数字（FC 摄
相机）的静止元件摄相机。
当将贴片头从 TwinStar 更换为 MultiStar 时，将静止元件摄相机 （33 型，55 x 45，数
字）安装在底部。
