6.15 智能顶针支撑
项目编号：03089621-xx 智能顶针支撑
项目编号：03087404-xx，吸嘴盘 SPS L10 组件
项目编号：03087508-xx，吸嘴盘SPS Q10 组件
宽印制电路板容易在贴片期间发生弯曲，致使在某些情况下将无法以理想的精确度贴装元件。高
度弯曲的 PCB 也会影响贴装的精确度。在升降台上安置支撑顶针，即可很轻松地解决此问题。
6

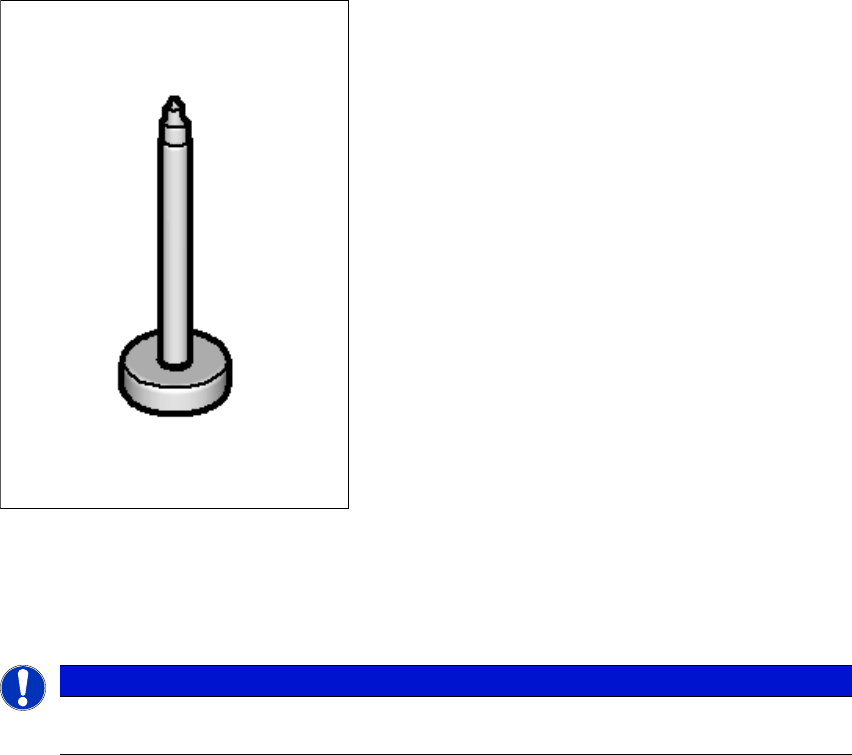

图 6.15 - 1 支撑顶针
使用智能顶针支撑选项可以自动将支撑顶针放置在升降台上。一个夹持单元将从一个特殊的顶针
盘里拾取支撑顶针，然后把它们放置在预先设定的位置上。
6
请注意
详细说明，请参看 《SIPLACE 智能顶针支撑用户手册》， 德语 + 英语 [ 项目编号：
00197001-xx]
《用户手册》 SIPLACE SX1/SX2 6 工作站扩展部件
使用软件版本 SC 706.1 SP1 或更新 10/2014 版 6.15 智能顶针支撑
343
6

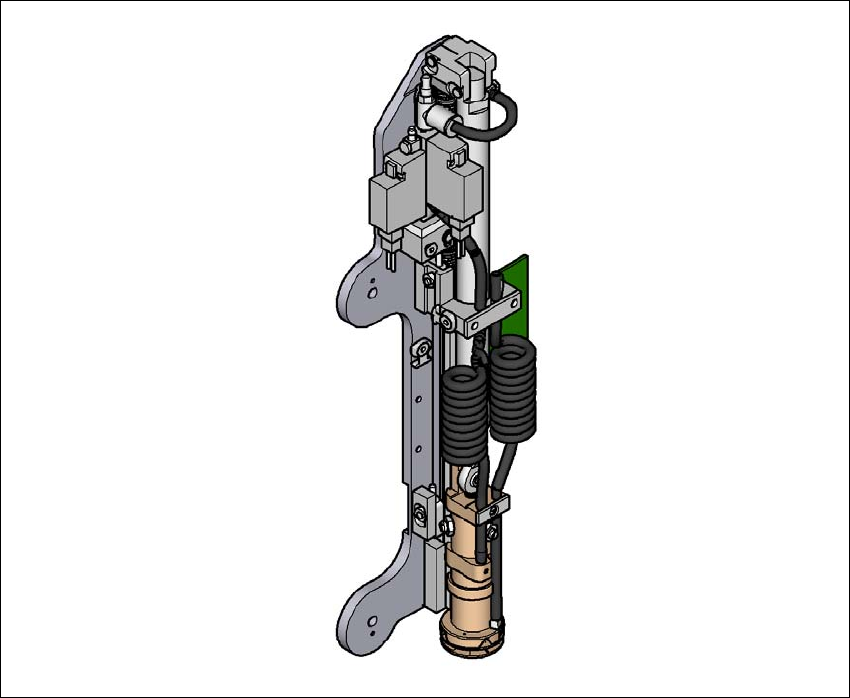

图 6.15 - 2 智能顶针支夹持单元
此夹持单元被安装在悬臂上。此夹持单元的作用是从预订的顶针盘里拾取顶针，然后将它们放置
在升降台上。可以使用 “SIPLACE Pro 印制电路板编辑器 ” 为每条印制电路板的侧边定义贴片机
中支撑顶针的位置。
在不同的贴片机配置中可以选用两种不同的顶针盘，用于自动更换最多 10 个支撑顶针。 将这
些顶针盘固定在顶针盘保持器上并安装到元件料车 COT 插入件上。
– 智能顶针支撑 - 顶针盘类型 Q10 [ 项目编号：03087404-xx]
– 智能顶针支撑 - 顶针盘类型 L10 [ 项目编号：03087508-xx]
6 工作站扩展部件 《用户手册》 SIPLACE SX1/SX2
6.15 智能顶针支撑 使用软件版本 SC 706.1 SP1 或更新 10/2014 版
344
6

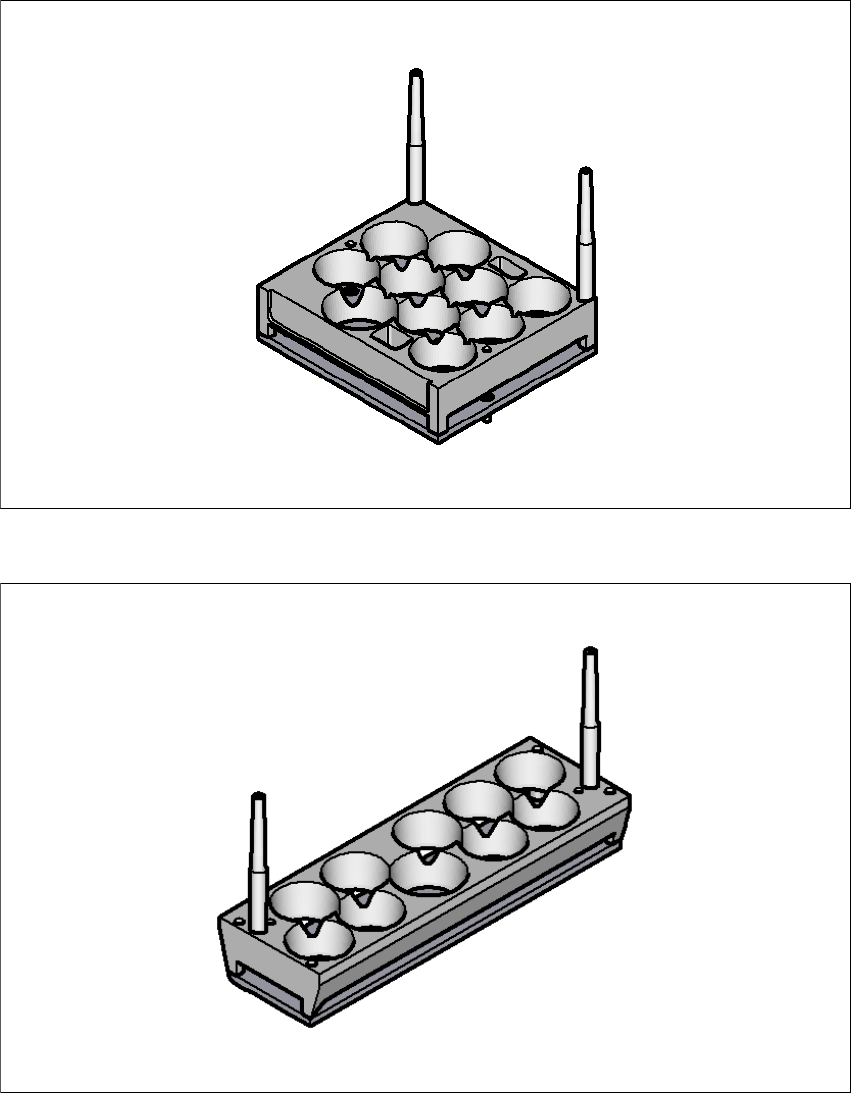

图 6.15 - 3 智能顶针支撑 - Q10 型顶针盘
6
图 6.15 - 4 智能顶针支撑 - 顶针盘类型 L10
