《用户手册》 SIPLACE SX1/SX2 6 工作站扩展部件
使用软件版本 SC 706.1 SP1 或更新 10/2014 版 6.18 视觉示教站
347
6.18.1 说明
视觉示教站是一种为 SIPLACE 贴片机上要处理的元件创建和测试封装形式说明的系统。
视觉示教站必须由下列元件构成：
– 装有电子电路和一个或两个元件摄相机的基本模块
– 微型塔 PC
WINDOWS XP 操作系统 6
SIPLACE 视觉图像处理软件 6
SIPLACE Pro 数据库服务器 6
摄相机接口：CAN 总线插卡和摄相机总线插卡 6
视觉示教站可以为任何一种贴片机创建和测试封装形式的说明，并可以用来运行元件检查程序。
由此创建的封装形式说明可以存储在视觉示教站的 SIPLACE Pro 数据库内，并传送到生产系统的
SIPLACE Pro 数据库中。此外，您还能从贴片机中将视觉屏幕截图下载到视觉示教站中进行分
析。只有多元件测量仍然必须在贴片机上进行。
6.18.2 优势
此脱机系统的主要优势在于，它与生产系统完全独立，并且创建和测试封装形式说明时不需要使
用任何生产系统资源。因此，试封装将不会由于创建和测试封装形式说明的缘故，对生产率带来
任何损失。另外，推出新产品所花费的时间将因此独立系统而大大缩短。
6 工作站扩展部件 《用户手册》 SIPLACE SX1/SX2
6.19 要求容量 使用软件版本 SC 706.1 SP1 或更新 10/2014 版
348
6.19 要求容量
6.19.1 概述
要求容量： 确认所有情况下的答案。现代电子产品生产只有一个恒定不变的因素：变化。使用
SIPLACE SX，您可以使您的生产环境适应不同的业务要求并持续高效操作，而无需考虑不断变
化的生产场景。从小做起，根据需要快速方便地成长发展。
6

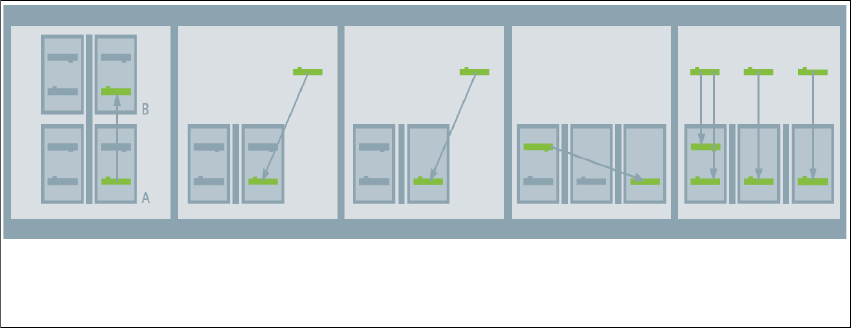

图 6.19 - 1 要求容量
自由转移生产线之间的贴片容量
这使您能够从具有较低利用率的生产线上选取 SX 转换悬臂或从 SIPLACE 借用悬臂。从而将目标
贴片容量转移到遭遇瓶颈的生产线上。
同时对 SMT 生产线进行定标，增大贴片容量
同时根据实际要求对您的生产线进行定标。SX 转换悬臂使您的生产线具有备用容量，您可以在
增加特定要求时随时借用，而没有任何风险。
借用容量而没有任何风险，并容易满足最高要求
利用 SX 转换悬臂根据要求借用所需的其他贴片容量。利用这一点，您可以灵活的储备峰值时间，
有助于最大化降低成本并避免容量过剩。
目标料位数量增多且灵活性增大
投资带料位的 SX+ 基础模块，满足您特定的需求。节约贴片头和悬臂的成本。只需将现有的 SX
转换悬臂移动至新基础模块即可。
转移 STM 生产线之间
的悬臂
对悬臂进行定标，增
大贴片容量
借出用于增强贴片性
能的悬臂
根据需要增加料位 完全柔性化生产
《用户手册》 SIPLACE SX1/SX2 6 工作站扩展部件
使用软件版本 SC 706.1 SP1 或更新 10/2014 版 6.19 要求容量
349
6.19.2 SIPLACE 要求容量商业模式
峰值需求模式致力于满足现有 SIPLACE SX 生产线上短期起伏的需求。另一模式为浮动需求，可
为客户提供标准组件以外的另外一种备选方案，从而提高基准点灵活性，增大资产生产能力并充
分发挥 SIPLACE SX 解决方案的优势。
6.19.3 SIPLACE SX 贴片机总览
SIPLACE SX 必须准备好进行悬臂升级。有多种不同的 SIPLACE SX 贴片机。
6
根据相关设计，可用的贴片头配置可能有限。
贴片机类型 悬臂 说明
SIPLACE SX +
不带悬臂 贴片机已准备好进行悬臂升级 (SX1)，也就是说已为一
个悬臂预先安装了一根拖曳电缆和两个悬臂控制单元
(GCU)。
SIPLACE SX + 准备
就绪
不带悬臂 贴片机已准备好进行悬臂升级 (SX1/2)，也就是说已为
两个悬臂预先安装了两根拖曳电缆和三个悬臂控制单元
(GCU)。
SIPLACE SX1 尚未
准备就绪
一个悬臂 贴片机尚未准备好进行悬臂升级 (SX1)，也就是说已为
一个悬臂预先安装了一根拖曳电缆和两个悬臂控制单元
(GCU)。但是 SIPLACE SX2 升级需要由 SIPLACE 服务
团队执行。
SIPLACE SX1 准备
就绪
一个悬臂 贴片机已准备好进行悬臂升级 (SX2)，也就是说已为两
个悬臂预先安装了两根拖曳电缆和三个悬臂控制单元
(GCU)。
SIPLACE SX2
两个悬臂 可拆卸贴片机，以便对 SIPLACE SX1 进行准备操作。
然后，贴片机已准备好进行悬臂升级 (SX2)，也就是说
有两根拖曳电缆和三个悬臂控制单元 (GCU) 可以利用。
