《用户手册》 SIPLACE SX1/SX2 2 操作安全
使用软件版本 SC 706.1 SP1 或更新 10/2014 版 2.2 警告标签
47
2.2.5 供电单元和变压器上的警告标签
2
W206，图 2.2 - 6，第 47 页，项目编号 03009345-01 （每台贴片机上的数量：2).
W206，图 2.2 - 8
，第 49 页，项目编号 03009345-01 （每台贴片机上的数量：2).

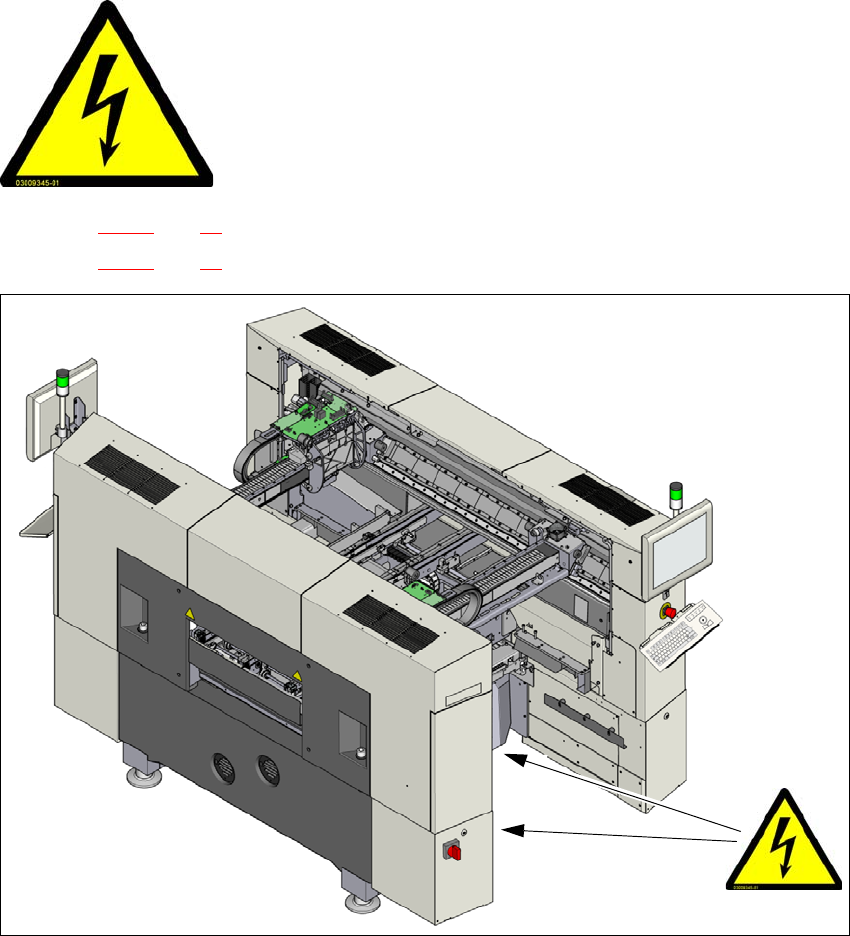

图 2.2 - 6 变压器和供电单元保护盖上的警告标签 W206
变压器单元保护盖前面的警告标签 W206
供电单元侧面保护盖上的警告标签 W206
危险电压！
关闭主电源开关时，贴有此类标签的部件仍然带电。
维修贴片机前请切断贴片机的主电源。
NAFTA （北美自由贸易协定） 地区：有电击或燃烧的危险！
W206
2 操作安全 《用户手册》 SIPLACE SX1/SX2
2.2 警告标签 使用软件版本 SC 706.1 SP1 或更新 10/2014 版
48
2.2.5.1 扇形门内侧的警告标签 W206、W250、W251
2
图 2.2 - 7 扇形门内侧的警告标签
扇形门内侧的警告标签 W251，项目编号 03079298-xx
扇形门内侧的警告标签 W250，项目编号 03079262-xx
扇形门内侧的警告标签 W206，项目编号 03009345-xx
供电单元内侧的警告标签 W206 （还可参见图 2.2 - 8
，第 49 页）
只有安装上止动器并关闭防护门时才能启动贴片机。
(W250)
(W206)
(W251)
W206
防护门内侧的 W250,
W251, W206
防护门内侧的 W250,
W251, W206
(W250)
(W206)
(W251)
《用户手册》 SIPLACE SX1/SX2 2 操作安全
使用软件版本 SC 706.1 SP1 或更新 10/2014 版 2.2 警告标签
49
2.2.5.2 警告标签 W211
2
项目编号：03009351-01 （每台贴片机上的数量：2)
W211，图 2.2 - 8
，第 49 页，项目编号 03009351-01.

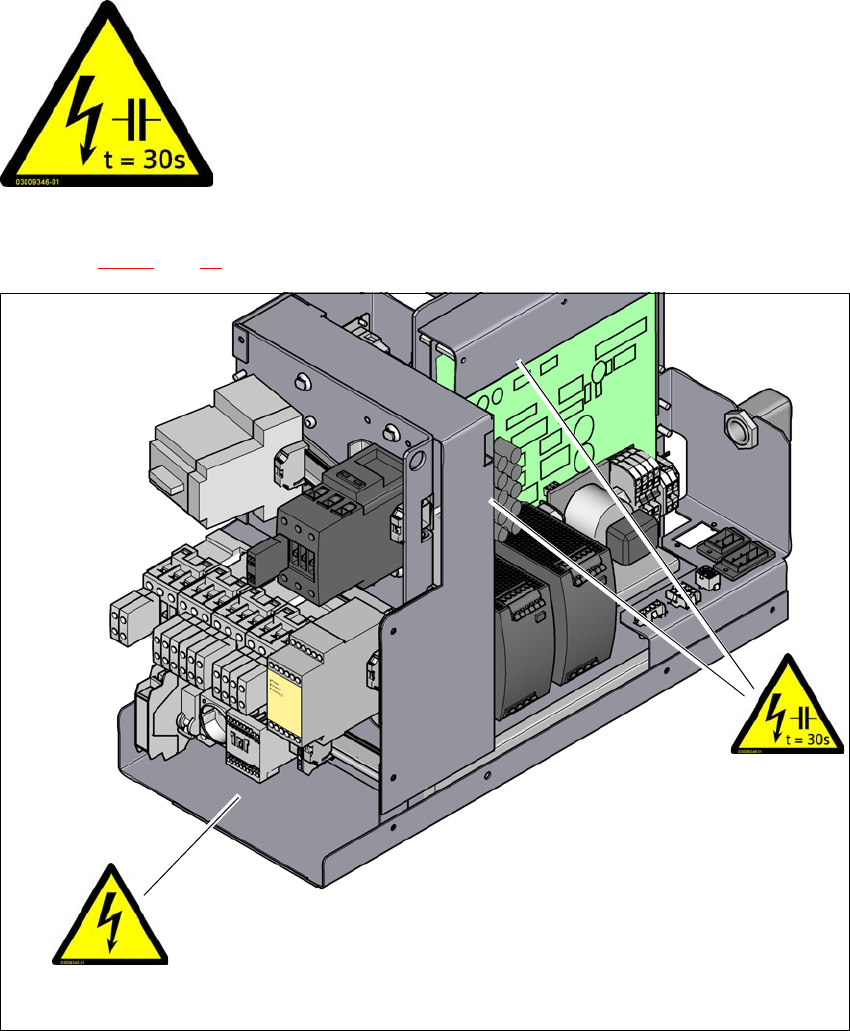

图 2.2 - 8 供电单元上的警告标签 W206 和 W211
– 保险丝和分配器板 A3 上的警告标签 W211。
– 涌流限制板 A1 护盖上的警告标签 W211。
– 供电单元前面的警告标签 W206
W211
W206
