00196976-04-BA-SX12-V2-ZH - 第52页
2 操作安全 《用户手册》 SIPLACE SX1/SX2 2.2 警告标签 使用软件版本 SC 706.1 SP1 或 更新 10/2 014 版 52 2.2.8 TwinStar 贴片头 IC 摄相机上的 “ 碰撞贴片头 ” 标签 “ 碰撞贴片头 ” 标签，图 2.2 - 11 ，项目编号 03015392-02 （每台贴片机上的数量：最多 2 个） 2 图 2.2 - 11 TwinStar 贴片头 IC 摄 相机上的 “ 碰撞…
2 操作安全 《用户手册》 SIPLACE SX1/SX2
2.2 警告标签 使用软件版本 SC 706.1 SP1 或更新 10/2014 版
52
2.2.8 TwinStar 贴片头 IC 摄相机上的 “ 碰撞贴片头 ” 标签
“ 碰撞贴片头 ” 标签，图 2.2 - 11，项目编号 03015392-02
（每台贴片机上的数量：最多 2 个）
2
图 2.2 - 11 TwinStar 贴片头 IC 摄相机上的 “ 碰撞贴片头 ” 标签
(1) TwinStar 贴片头 IC 摄相机上的 “ 碰撞贴片头 ” 标签
碰撞贴片头危险警告 2
当将贴片头从 TwinStar/VHF 更换为 SpeedStar 时，SpeedStar 会
与摄相机外壳发生碰撞。
需要为 TwinStar 贴片头拆卸下型号为 33，55 x 45 和 25，16 x 16
的静止元件摄相机。
(1)
《用户手册》 SIPLACE SX1/SX2 2 操作安全
使用软件版本 SC 706.1 SP1 或更新 10/2014 版 2.2 警告标签
53
2.2.9 PCB 传送导轨上的警告标签
2

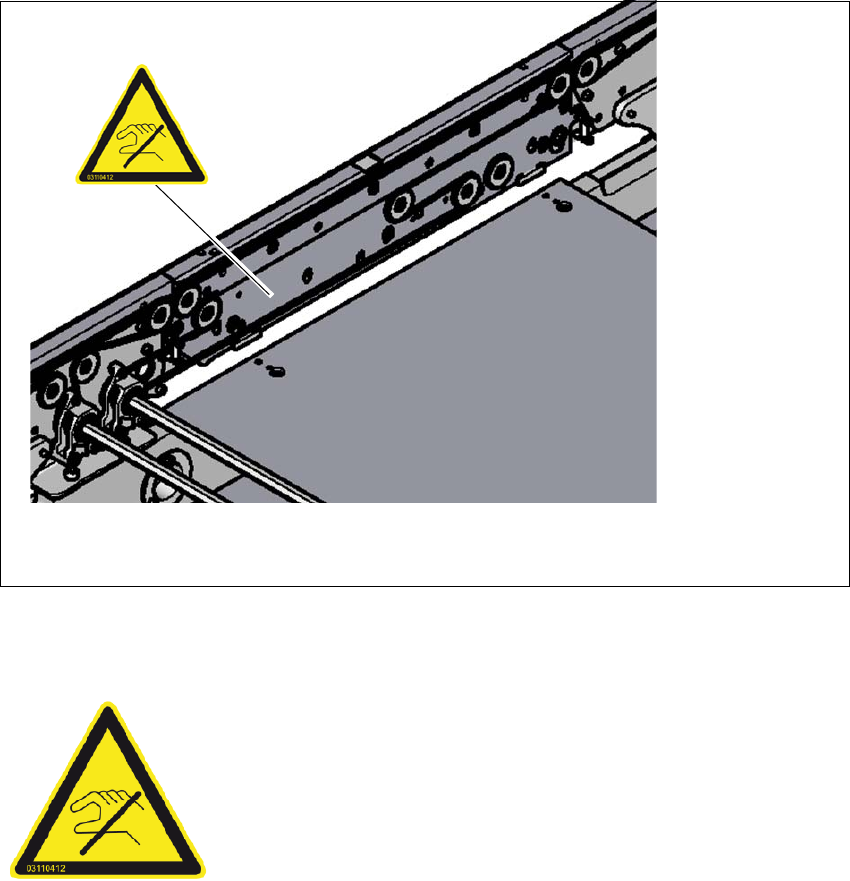

图 2.2 - 12 PCB 传送导轨夹板上的警告标签 " 传送导轨侧面非常敏感 "
2.2.9.1 警告标签 " 传送导轨侧面非常敏感 "
2
项目编号：03110412-01 （各传送导轨侧面和贴片区分别有一个 )
传送导轨侧面非常敏感！
传送导轨侧面非常敏感，因此除非松开制动器，否则不能移动。
在没有松开制动器的情况下移动传送导轨侧面，将导致其发生无
法修理的损坏。
