2 操作安全 《用户手册》 SIPLACE SX1/SX2
2.7 安全功能 使用软件版本 SC 706.1 SP1 或更新 10/2014 版
72
2.7.3 保护接触器组合和维修插座的位置
2

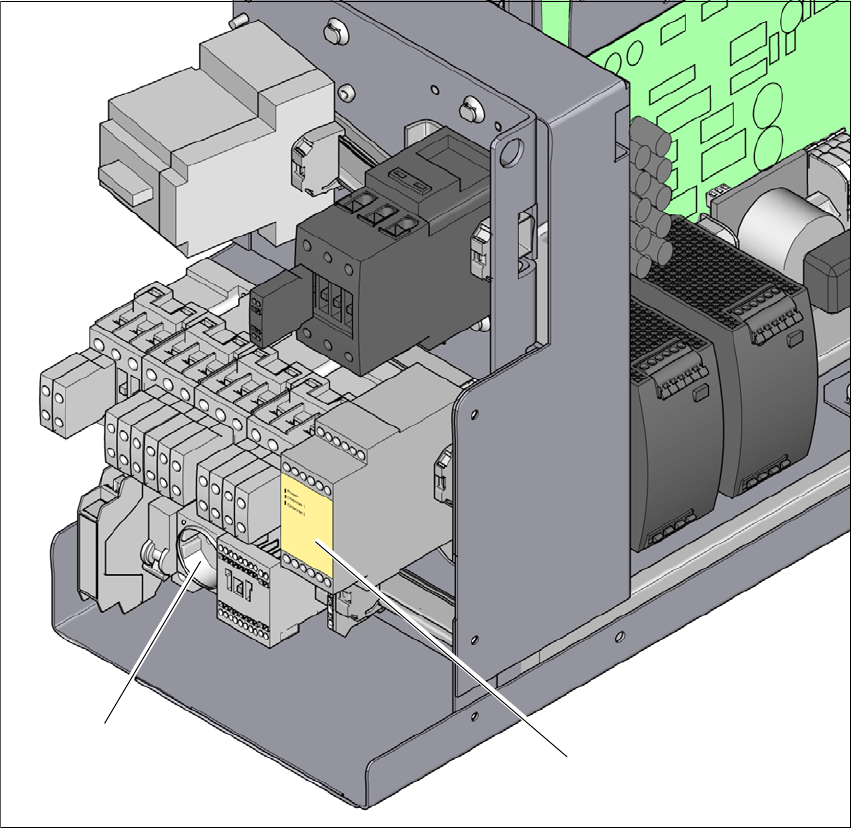

图 2.7 - 6 保护接触器组合和维修插座的位置
2
(1) 保护接触器组合
(2) 维修插座
(2)
(1)
《用户手册》 SIPLACE SX1/SX2 2 操作安全
使用软件版本 SC 706.1 SP1 或更新 10/2014 版 2.7 安全功能
73
保护接触器组合 K3 （项目，图 2.7 - 6，第 72 页） 2
保护接触器组合已包含在供电单元中。它被用于监控 EMERGENCY STOP （急停）电路和安全
设备。
激活保护接触器组合需要具备三个条件：
– 必须发出 “ 软件释放 ” 或 “Control ON （控制装置打开）” 信号。
– 必须闭合 EMERGENCY STOP （急停）回路。
– 必须按下 Start （启动）按钮。
保护接触器组合的前侧设有三个绿色 LED，用于进行操作指示 （参见图 2.7 - 7
，第 74 页）
– “Power （电源）”LED 灯亮起，表示已接通电源。
– 如果已按下 Start （启动）按钮，急停电路已闭合，且信号电路未显示任何错误状况
时，“Channel 1 （通道 1）” 和 “Channel 2 （通道 2）”LED 灯将亮起。
维修插座 （项目，图 2.7 - 6，第 72 页） 2
维修插座包含在供电单元中，并由一个保护盖保护。只有当贴片系统通过 5 线连接 （L1、L2、
L3、N 和 PE）连接到主电源上时，才能使用此插座。如果使用 4 线连接，如，没有使用 N 线，
则将无法使用此插座。
2
警告
关于致命电压的安全须知！
即使在贴片机已被关闭后仍要始终遵守有关潜在致命电压的安全须知。（参见第 2.1.3
节，自第 34
页开始）。
2 操作安全 《用户手册》 SIPLACE SX1/SX2
2.7 安全功能 使用软件版本 SC 706.1 SP1 或更新 10/2014 版
74
2.7.4 EMERGENCY STOP （急停）回路和信号电路
2.7.4.1 EMERGENCY STOP （急停）回路的结构
以下接触点串联构成 EMERGENCY STOP （急停）回路：
– 接通两个保护盖开关的接触元件
– 接通 Y 轴上两个缓冲档监测器的接触元件
– 两个 EMERGENCY STOP （急停）按钮的常开 (NO) 触点
– 接通两个元件料车的接触元件
– 保护接触器组合 SSK K3 的通道
在 EMERGENCY STOP （急停）回路中，将来自信号电路的 CAN 总线信号 （参见第 2.7.4.2
节，第 75 页）发送至保护接触器组合 SSK K3。如果 EMERGENCY STOP （急停）回路闭合并
且信号电路没有故障，那么除了保护接触器组合的绿色主电源检查 LED 发光外，通道 1 和 2 的两
个绿色 LED 也会发光。
2

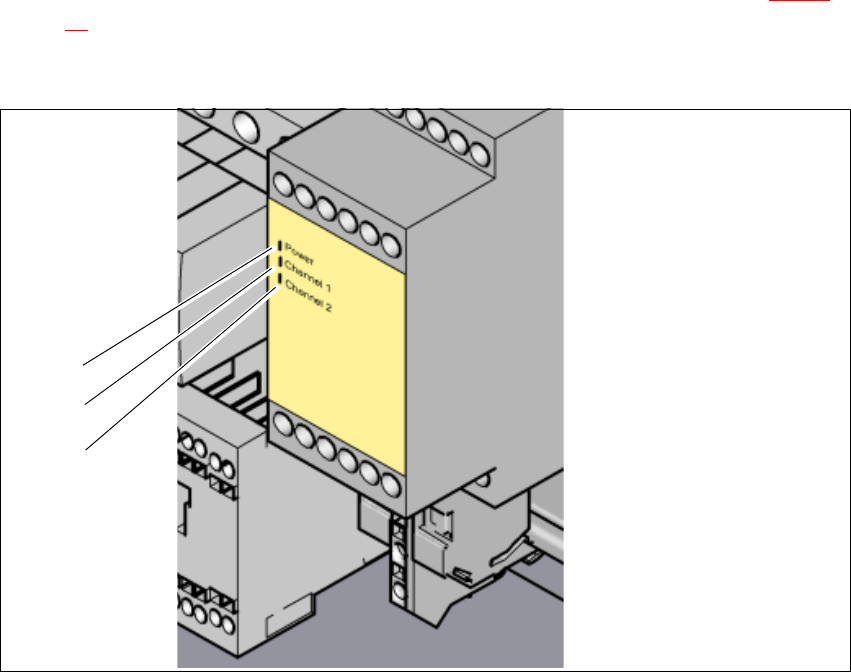

图 2.7 - 7 保护接触器组合上的信号 LED
(1) 主电源 / 电源
(2) Kanal 1/ 频道 1
(3) Kanal 2/ 频道 2
2
(1)
(2)
(3)
