《用户手册》 SIPLACE SX1/SX2 2 操作安全 使用软件版本 SC 706.1 SP1 或更新 10/2014 版 2.8 贴片机中的残余电压和放电时间 79 图 2.8 - 2 供电单元上的测量点 (1) 保险丝和分配器板 ( A3) (2) 整流器板 (A7) (1) (2)
2 操作安全 《用户手册》 SIPLACE SX1/SX2
2.8 贴片机中的残余电压和放电时间 使用软件版本 SC 706.1 SP1 或更新 10/2014 版
78
2.8 贴片机中的残余电压和放电时间
如果按下 EMERGENCY STOP （急停）按钮或关闭贴片机，悬臂轴的直流 260 V 连接电压和星
形轴的直流 150 V 连接电压将在很短的时间内降低到安全的残余电压。
2
2

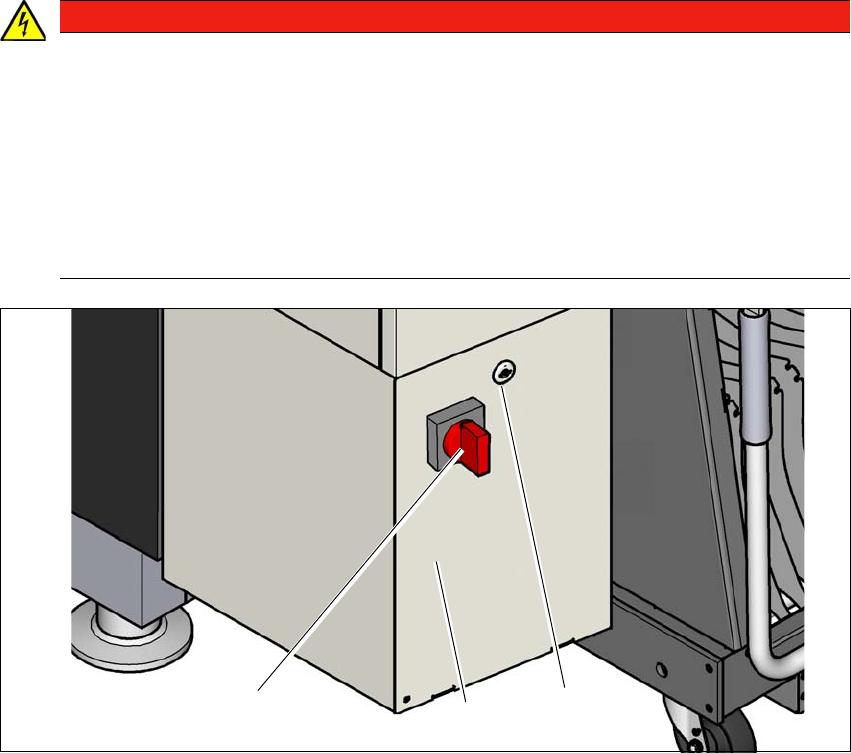

图 2.8 - 1 供电单元
(1) 主开关
(2) 保护盖后的供电单元
(3) 保护盖中带有螺栓的挂锁
危险
危险电压等级！
贴片机将被供给 3 x 200 V~、3 x 208 V~、3 x 220 V~、3 x 230 V~、3 x 380 V~、
3 x 400 V~ 或 3 x 415 V~ ±5 %，50/60 Hz 的主电源电压。这表示系统中的某些部分携带
有可能致命的电压 —— 即便主电源开关已被关闭。
对贴片机处理不当可能导致死亡、严重的人身伤害或对设备造成重大损坏。
始终要遵循适用的事故预防规定和 DIN 标准 （特别是 EN 60204 第 1 部分或 IEC
60204 第 1 部分）以及所在国家适用的法规。
只能由相应的具有资质且经过培训的人员打开供电单元上方的保护盖。
(3)
(1)
(2)
《用户手册》 SIPLACE SX1/SX2 2 操作安全
使用软件版本 SC 706.1 SP1 或更新 10/2014 版 2.8 贴片机中的残余电压和放电时间
79
图 2.8 - 2 供电单元上的测量点
(1) 保险丝和分配器板 (A3)
(2) 整流器板 (A7)
(1)
(2)
2 操作安全 《用户手册》 SIPLACE SX1/SX2
2.8 贴片机中的残余电压和放电时间 使用软件版本 SC 706.1 SP1 或更新 10/2014 版
80
2.8.1 关闭主电源开关后的残余电压和放电时间
2
2.8.2 按下 EMERGENCY STOP （急停）按钮后的残余电压和放电时间
2
保险丝和分配器板 (A3) 上的测
量点 （终端 / 顶针） 正常模式下的
电压
主电源开关 OFF （关
闭）或发生电力故障后
的残余电压 放电时间
XB8a/XB8b ；各种情况下的顶
针 1 150 V- < 10 VDC < 2 秒
X25，顶针 1 42 V- < 10 VDC < 2 秒
X1A / X1B，各种情况下的顶针
1 24 V- < 10 VDC < 2 秒
XB4 ；顶针 6 24 V- < 10 VDC < 2 秒
整流器板 A7 上的测量点 （终
端 / 顶针） 正常模式下的
电压
主电源开关 OFF （关
闭）或发生电力故障后
的残余电压 放电时间
XB7a/XB7b，各种情况下的顶
针 1 260 V- < 10 VDC < 2 秒
整流器 DC40V-S 上的标记点
42 V- < 10 VDC < 2 秒
保险丝和分配器板 (A3) 上的测
量点 （终端 / 顶针） 正常模式下的
电压
按下 EMERGENCY
STOP （急停）按钮后
的剩余电压 放电时间
XB8a/XB8b ；各种情况下的顶
针 1 150 V- < 10 VDC < 2 秒
XB4 ；顶针 6 24 V- < 10 VDC < 2 秒
整流器板 A7 上的测量点 （终
端 / 顶针） 正常模式下的
电压
按下 EMERGENCY
STOP （急停）按钮后
的剩余电压 放电时间
XB7a/XB7b，各种情况下的顶
针 1 260 V- < 10 VDC < 2 秒
整流器 DC40V-S 上的标记点
42 V- < 10 VDC < 2 秒
