2 操作安全 《用户手册》 SIPLACE SX1/SX2 2.8 贴片机中的残余电压和放电时间 使用软件版本 SC 706.1 SP1 或更新 10/2014 版 80 2.8.1 关闭主电源开关后的残余电压和放电时间 2 2.8.2 按下 EMERGENCY STOP （急停）按钮后的残余电压和放电时间 2 保险丝和分配器板 (A3) 上的 测 量点 （终端 / 顶针） 正常模式下的 电压 主电源开关 OFF （关 闭）或发生电力故…
《用户手册》 SIPLACE SX1/SX2 2 操作安全
使用软件版本 SC 706.1 SP1 或更新 10/2014 版 2.8 贴片机中的残余电压和放电时间
79

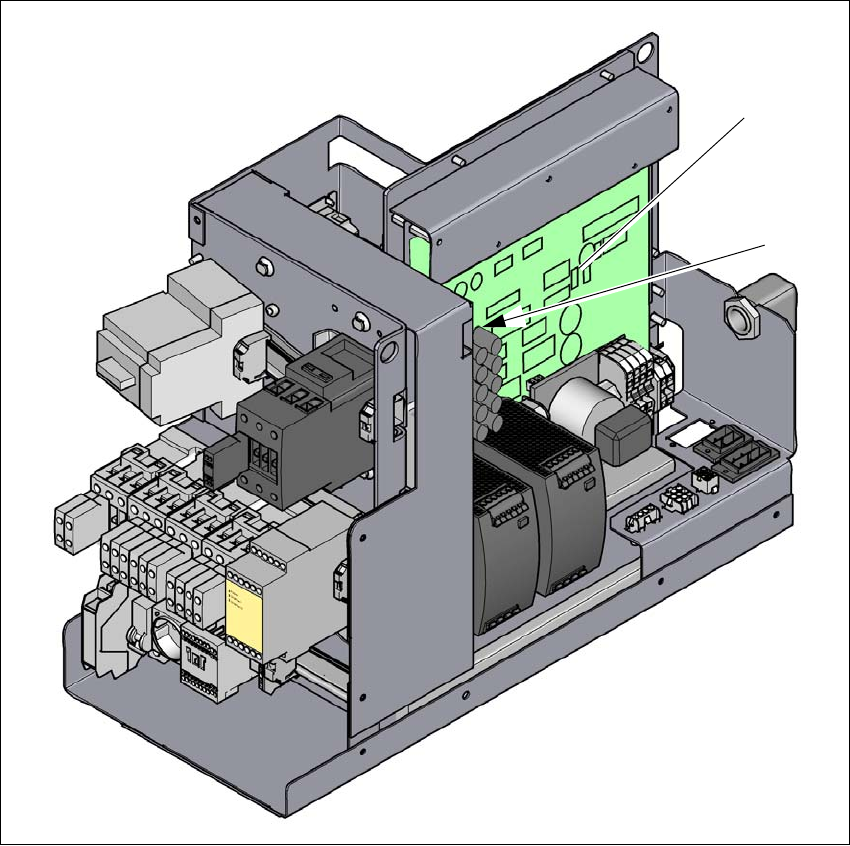

图 2.8 - 2 供电单元上的测量点
(1) 保险丝和分配器板 (A3)
(2) 整流器板 (A7)
(1)
(2)
2 操作安全 《用户手册》 SIPLACE SX1/SX2
2.8 贴片机中的残余电压和放电时间 使用软件版本 SC 706.1 SP1 或更新 10/2014 版
80
2.8.1 关闭主电源开关后的残余电压和放电时间
2
2.8.2 按下 EMERGENCY STOP （急停）按钮后的残余电压和放电时间
2
保险丝和分配器板 (A3) 上的测
量点 （终端 / 顶针） 正常模式下的
电压
主电源开关 OFF （关
闭）或发生电力故障后
的残余电压 放电时间
XB8a/XB8b ；各种情况下的顶
针 1 150 V- < 10 VDC < 2 秒
X25，顶针 1 42 V- < 10 VDC < 2 秒
X1A / X1B，各种情况下的顶针
1 24 V- < 10 VDC < 2 秒
XB4 ；顶针 6 24 V- < 10 VDC < 2 秒
整流器板 A7 上的测量点 （终
端 / 顶针） 正常模式下的
电压
主电源开关 OFF （关
闭）或发生电力故障后
的残余电压 放电时间
XB7a/XB7b，各种情况下的顶
针 1 260 V- < 10 VDC < 2 秒
整流器 DC40V-S 上的标记点
42 V- < 10 VDC < 2 秒
保险丝和分配器板 (A3) 上的测
量点 （终端 / 顶针） 正常模式下的
电压
按下 EMERGENCY
STOP （急停）按钮后
的剩余电压 放电时间
XB8a/XB8b ；各种情况下的顶
针 1 150 V- < 10 VDC < 2 秒
XB4 ；顶针 6 24 V- < 10 VDC < 2 秒
整流器板 A7 上的测量点 （终
端 / 顶针） 正常模式下的
电压
按下 EMERGENCY
STOP （急停）按钮后
的剩余电压 放电时间
XB7a/XB7b，各种情况下的顶
针 1 260 V- < 10 VDC < 2 秒
整流器 DC40V-S 上的标记点
42 V- < 10 VDC < 2 秒
《用户手册》 SIPLACE SX1/SX2 2 操作安全
使用软件版本 SC 706.1 SP1 或更新 10/2014 版 2.9 停用压缩空气供给并释放压力
81
2
2.9 停用压缩空气供给并释放压力
贴片机压缩空气的工作压力被设定为 0.50 ± 0.025 MPa （5.0 ± 0.25 bar）。压缩空气单元的位置
如图所示 （项目 1，图 2.9 - 1
，第 82 页）。贴片机压缩空气的供给可通过截止阀中断 （项目 2，
图 2.9 - 1
，第 82 页）。
使用贴片机钥匙打开保护盖锁。
抬起保护盖 （参见图 2.9 - 1，第 82 页）。
将截止阀的控制杆 （项目 1，图 2.9 - 1，第 82 页）从垂直位置转动到水平位置。
监测工作压力计 （项目 5，图 2.9 - 1，第 82 页）。贴片机电源开关打开时，压力会在一分钟
内释放至 0 MPa （0 bar）。
2
注意事项
数据丢失！
为避免丢失数据，在关闭贴片机前请检查下列条件 （紧急情况除外）：
– 贴片机是否完成了贴片机、设置和面板数据的传输？
– 贴片机是否完成了 PCB 的处理？
– 贴片机是否完成了启动阶段？
注意事项
中断压缩空气供应！
启动贴片机后，不要用停止阀切断压缩空气供给超过 30 分钟。
如果为了执行预防性维护和维修工作而需要关闭气动系统更长时间，则必须在主电源
开关处关闭贴片机，并断开其电源连接。
