《用户手册》 SIPLACE SX1/SX2 2 操作安全
使用软件版本 SC 706.1 SP1 或更新 10/2014 版 2.10 主电源开关闭后贴片机中压缩空气的状况
83
2.10 主电源开关闭后贴片机中压缩空气的状况
2

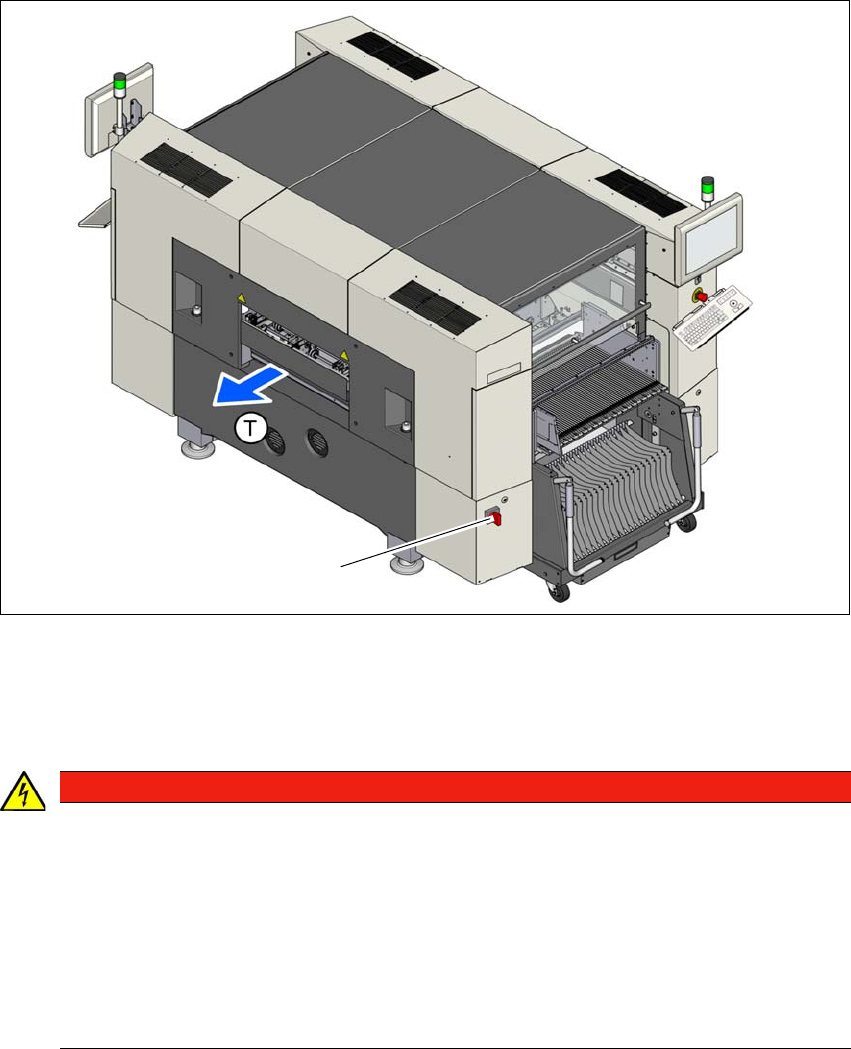

图 2.10 - 1 贴片机电源的位置
2
2
(1) 主开关
危险
危险电压等级！
贴片机将被供给 3 x 200 V~、3 x 208 V~、3 x 220 V~、3 x 230 V~、3 x 380 V~、
3 x 400 V~ 或 3 x 415 V~ ±5 %，50/60 Hz 的主电源电压。这表示系统中的某些部分携带
有可能致命的电压 —— 即便主电源开关已被关闭。
对贴片机处理不当可能导致死亡、严重的人身伤害或对设备造成重大损坏。
始终要遵循适用的事故预防规定和 DIN 标准 （特别是 EN 60204 第 1 部分或 IEC
60204 第 1 部分）以及所在国家适用的法规。
只能由相应的具有资质且经过培训的人员打开供电单元上方的保护盖。
(1)
2 操作安全 《用户手册》 SIPLACE SX1/SX2
2.10 主电源开关闭后贴片机中压缩空气的状况 使用软件版本 SC 706.1 SP1 或更新 10/2014 版
84
2.10.1 贴片机主电源开关已关闭，但仍接通电源
2
2
图 2.10 - 2 供电单元，前视图
(1) 维修插座 （X98）
(2) 维修插座 (F1) 的保险丝
(3) 主电源开关 （Q1）
危险
致命电压！
对贴片机处理不当就有可以导致死亡、严重的人身伤害，或对设备的重大损坏。
即使关闭了主电源开关，下列元件仍带有潜在致命的电压：
– 主电源开关 Q1 变压器单元中的主连接终端 L1、L2、和 L3
– 维修插座 X98
– 维修插座的 F1 自动断路器
– 主电源开关关闭后仍带有潜在致命电压的所有单个电线为棕色。
(3)
(1)
(2)
《用户手册》 SIPLACE SX1/SX2 2 操作安全
使用软件版本 SC 706.1 SP1 或更新 10/2014 版 2.10 主电源开关闭后贴片机中压缩空气的状况
85
2
图 2.10 - 3 供电单元，侧视图
(1) 供电电缆的终端 (X99)
(1)
