1-9 1 加油工具 选项商品 润滑油枪 润滑油枪用喷嘴 (软管型) 润滑油枪用喷嘴 (弯折型) 55 1 0 6- F 8 -0 0 ■ 加 油 工 具 一 览 表 选 项 商 品 名 称 零 部 件 名 称 零 部 件 编 号 备 注 润 滑 油 枪 G R E A S E G U N K 4 8 - M 3 8 5 2 - 0 0 X P H - 1 0 0 润 滑 油 枪 用 喷 嘴 G R E A S E N O …
1-8
1

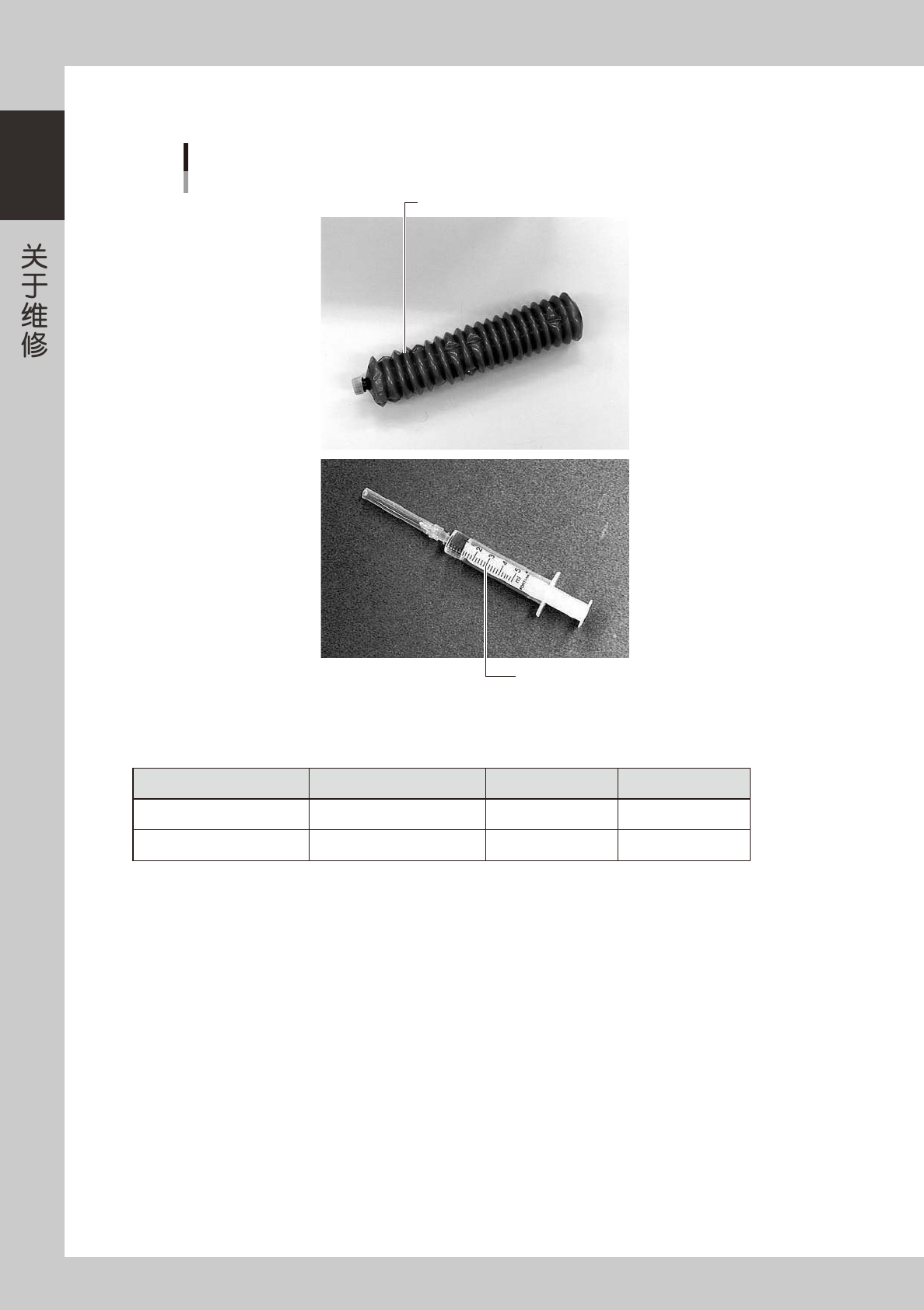

2.2.2 加油工具 · 润滑油
加油工具·润滑油
同捆品
锂基润滑脂 NSL
吸嘴基座加油用注油器
55105-F8-00
■ 加油工具 · 润滑油一览表
同捆品
名称 零部件名称 零部件编号 备注
锂基润滑脂 GREASEPACK K48-M3856-00X NSL80g
吸嘴基座加油用注油器 SYRYNGE，OIL KV8-M8870-00X 涡轮机油 VG32
1-9
1

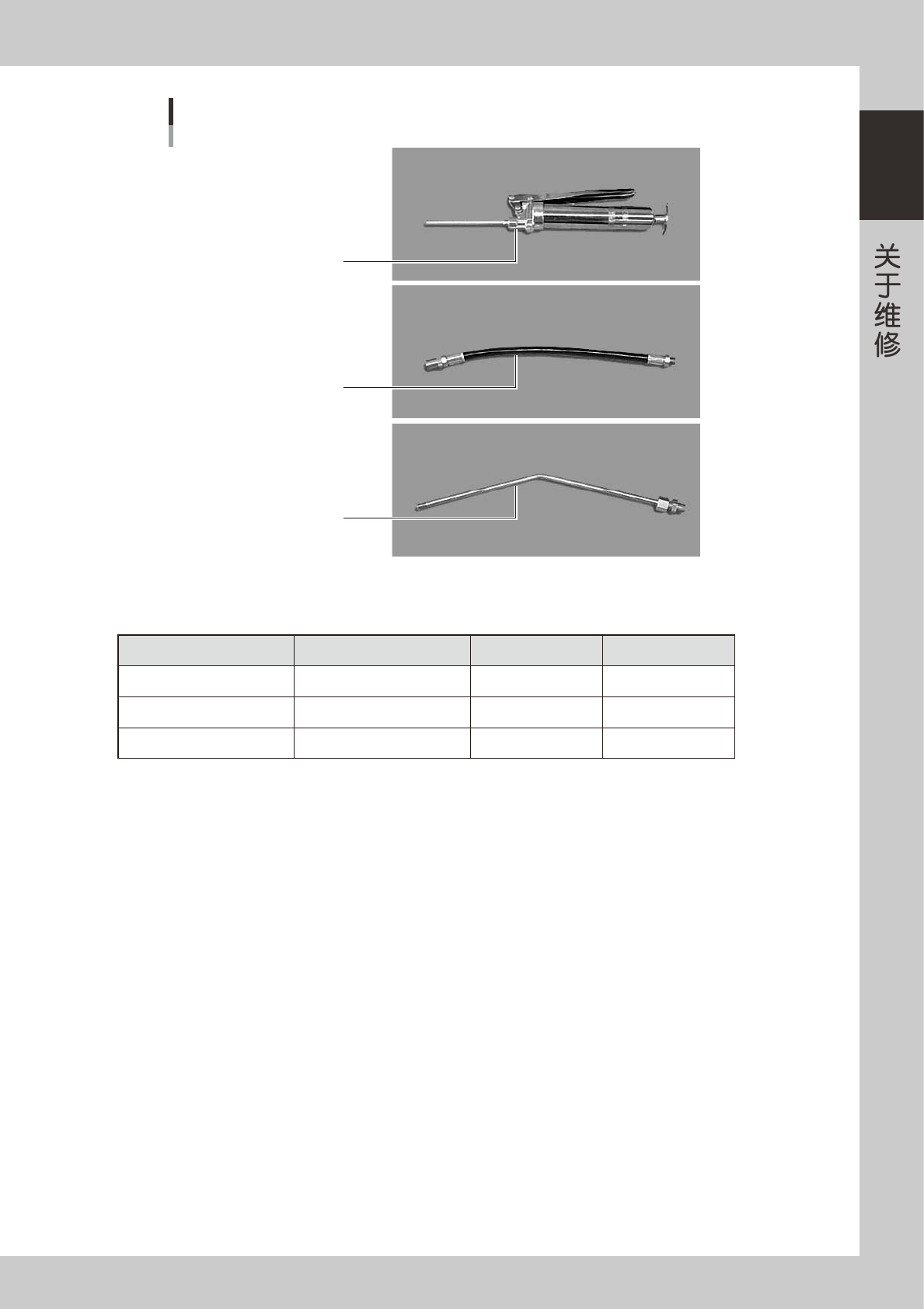

加油工具
选项商品
润滑油枪
润滑油枪用喷嘴
(软管型)
润滑油枪用喷嘴
(弯折型)
55106-F8-00
■ 加油工具一览表
选项商品
名称 零部件名称 零部件编号 备注
润滑油枪 GREASEGUN K48-M3852-00X PH-100
润滑油枪用喷嘴 GREASENOZZLE K48-M3857-00X 软管型
润滑油枪用喷嘴 GREASENOZZLE K48-M3854-00X 30°弯折型
1-10
1
2.3 必备工具
下列工具是进行维修保养作业必备的工具。
■ 工具一览表
● : 同捆附属品 ○ : 选项商品
名称 用途
●十字螺丝刀
大 · 小
●一字螺丝刀
大 · 小
十字精密螺丝刀 #0·#1( 用于吸嘴弹簧片更换、阀的更换 )
●6 角扳手
一套
镊子 用于排出器过滤器的更换。
●给吸嘴基座部加油用注油器
用于加涡轮机油 (VG32)。
○润滑油枪
用于补充润滑剂 (K48-M3852-00X)
○气枪 用于清洁(KU4-M8590-00X)
○超声波清洗器
用于清洁吸嘴。
○针状穿孔器 ASSY
用于清洁吸嘴孔 (KV8-M8883-A0X)
○拆卸 E 形圈的专用钩状工具
用于清洁 FNC 锁定针 (KV8-M88E3-00X)
○安装 E 形圈的专用工具
用于清洁 FNC 锁定针 (KV8-M88E1-00X)
○针状吸附 ASSY
用于清洁 FNC 锁定针 (KV8-M88E4-00X)
○钢丝顶针
用于清洁 FNC 锁定针 (KV8-M88E2-00X)
○E 形圈
用于清洁 FNC 锁定针 (KV8-M71RD-00X)
■ 其他工具一览表
● : 同捆附属品 ○ : 选项商品
名称 用途
●润滑油 ( 含锂：NSL)
用于 XY 轴。
涡轮机油 (VG32) 用于吸嘴基座和吸嘴加油。
无尘纸 需准备不起尘的无尘纸。
清洁用酒精 需准备 IPA( 异丙醇 ) 或乙醇。
纸杯或托盘 清洁多槽轴时使用。
软片盒或同等的容器 清洁吸嘴基座时使用。
记号笔 更换传送带时用于作记号。
●清洁光学仪器用棉棒
清洁半透明镜和照明装置时使用。
●镜头清洁剂
清洁多视觉相机的镜头等时使用。
●光学仪器软刷
清洁相机的照明装置时使用。
●清洁工具一套
清洁多槽轴时使用。
扳手 1(TS-01)
