1.吸嘴状态的检查
如果吸嘴前端粘附着锡膏或吸嘴孔堵塞，可能导致发生吸附错误或识别错误。如果吸嘴的回弹动作迟钝也会导致
发生吸附、贴装错误。为了防止上述错误的发生，必须定期对各个吸嘴进行点检 · 清洁。
1.1 通过软件系统检查
■吸嘴污垢的检查方法 ( 使用 [ 吸嘴状态确认 ] 按钮 )
这里所说的「吸嘴污垢」是指吸嘴的前端粘附锡膏后呈发亮的状态。它是导致识别装置将发亮部分误识别为元件的重要原因。
如要判断吸嘴的污垢状态，需在没有吸附元件的状态下，用多视觉相机识别吸嘴前端，进行「吸嘴状态确认」。
e
1
移动贴装头。
按紧急停机按钮，将贴装头移至易于拆装吸嘴的
位置。
2
按 [ 吸嘴状态确认 ] 按钮。
1. 解除机器的紧急停机状态。
2. 打开 [ 生产设计 ] 画面，按实用工具中的 [ 吸嘴
状态确认 ] 按钮。
56200-F8-00
3
更换吸嘴。
按照画面提示更换吸嘴后，按 [OK] 按钮。按下
最后的 [OK] 按钮后，机器便自动执行吸嘴状态
确认动作。
56201-F8-00
4
确认画面提示内容。
确认画面的提示内容，如果为「NG」，需清洁吸嘴。
56202-F8-00
n
要点
一般，贴片机出厂时，「吸嘴状态确认」的对象已设置为
「Type202A 吸嘴」。
吸嘴状态确认按钮
Step 2
确认贴装头／吸嘴
Step 3
吸嘴确认的结果
Step 4
OK
NG
2-2
2
■检查吸嘴堵塞的方法 ( 使用 [ 装置 ] 图标画面 )
这里所说的「吸嘴堵塞」是指吸嘴孔被锡膏等粘附，即使没有吸附元件，负荷压力也呈上升状态。这是导致不贴装等错误
现象发生的原因之一。检查吸嘴堵塞的步骤如下所示。
e
1
安装吸嘴。
按紧急停机按钮，在所有的贴装头上安装
Type202A 吸嘴。
配备有吸嘴交换站的贴片机，按 [ 更换吸嘴 ] 按钮，
执行吸嘴的更换。
56203-F8-00
2
复位数值。
按画面右下方的 [ 初始化 ] 按钮，刷新真空级别值。
3
使负压产生。
在 [ 装置 ] －「Head」图标画面，打开所有贴装头
的 [ 吸气 ] 按钮，数值上升后，过 5 〜 10 秒再关闭
按钮。
4
读取数值。
读取 Head 画面上用红字显示的「最大值」的数值。
如果读取的数值在 110 以下属正常范围。如果数值
超过 110 则说明吸嘴孔可能有污垢，需清洁吸嘴。
56204-F8-00
n
要点
上述数值是以 Type202A 为例取得的数值，其他吸嘴的数值
与此不同。（参考 Type201A → 180)
n
要点
如果清洁吸嘴孔后又实施了 Step1 〜 4，仍然没有恢复正常
数值的话，可能是多槽轴内存在污垢。
使负压产生
Step 1~3
[更换吸嘴]按钮[吸气]按钮
确认负压
Step 4
读取最大值
2-3
2

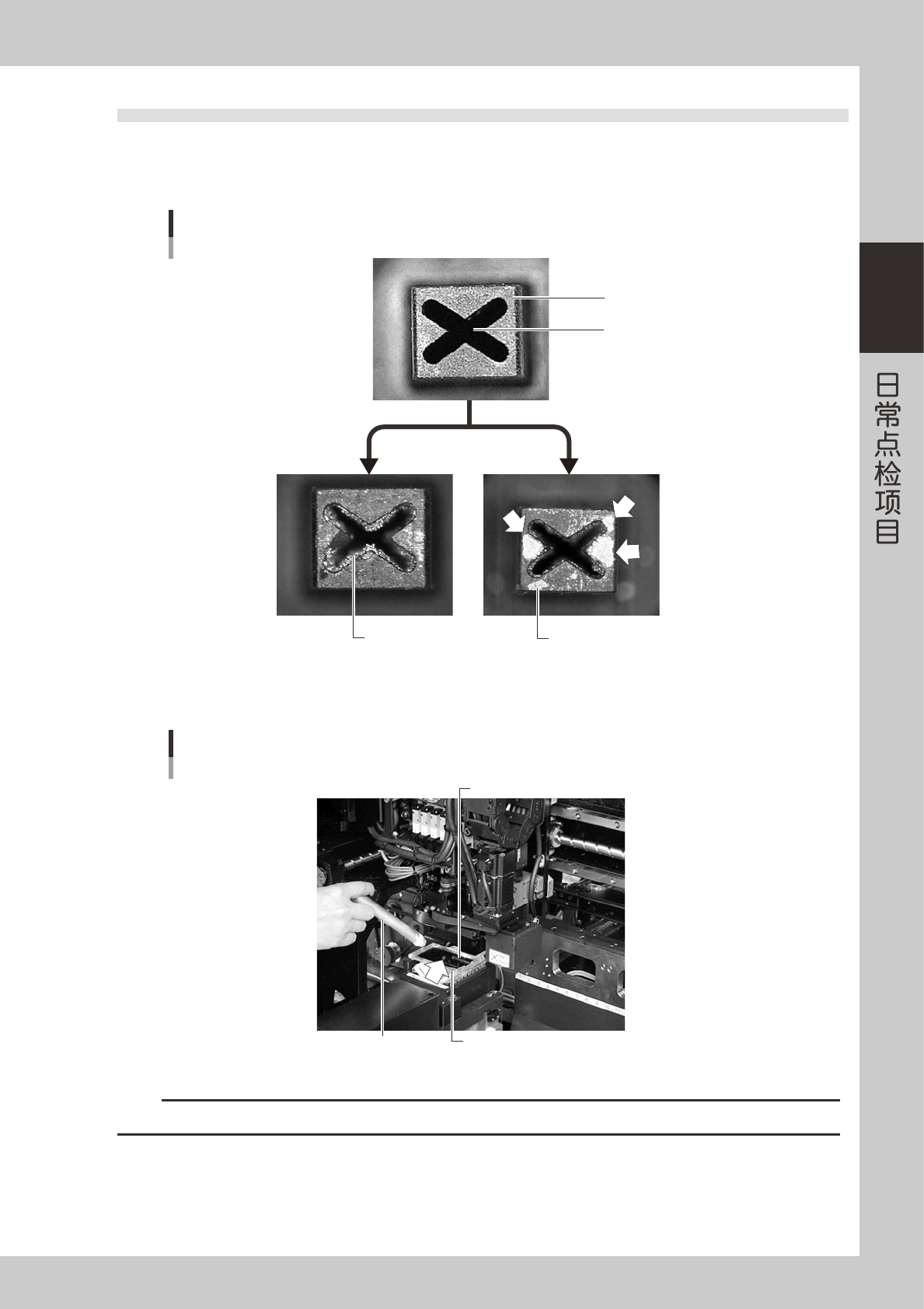

1.2 通过目测检查
目测检查有以下两种方法。
■取下吸嘴用放大镜放大检查
吸嘴前端部
吸嘴孔中粘附着锡膏
吸嘴前端粘附着锡膏
吸嘴孔
吸嘴的状态
◆ 正常状态
◇ 吸嘴堵塞状态 ◇ 前端呈发亮状态
55200-F8-00
■不取出吸嘴，用小镜子和笔形手电筒检查
小镜子
多视觉识别相机 笔形手电筒
用小镜子检查
55201-F8-00
c
注意
如果通过以上检查，发现吸嘴污垢或吸嘴堵塞现象后，必须立即实施清洁。详细内容参阅「第 3 章 1.1TypeA 吸嘴的清洁」。
