3-1 3 1 . 每 周 或 隔 周 每 周 或 隔 周 实 施 的 项 目 主 要 以 点 检 和 清 洁 作 业 为 中 心 进 行 。 1 . 1 T y p e A 吸 嘴 的 清 洁 如 果 吸 嘴 前 端 粘 附 锡 膏 ， 可 能 导 致 将 吸 嘴 误 识 别 为 元 件 。 如 果 吸 嘴 的 回 弹 动 作 不 良 ， 也 会 导 致 吸 附 错 误 的 发 生 。 为 了 防 止 上 述 错 误 的 …
第 3 章 定期点检项目
目录
1. 每周或隔周 3-1
1.1 TypeA 吸嘴的清洁 3-1
1.2 TypeF 吸嘴的清洁 3-3
1.2.1 FNC 吸嘴 ASSY 的拆卸 3-3
1.2.2 FNC 吸嘴 ASSY 的拆开清洁 3-5
1.2.3 FNC 吸嘴 ASSY 的安装 3-10
1.3 各轴的螺旋丝杆及线性导轨 3-13
2. 每月或隔月 3-14
2.1 吸嘴基座的清洁 · 加油 3-14
2.2 X,Y,YT,W 轴线性导轨的清洁 · 加油 3-16
2.3 X,Y,YT,W 轴线性导轨的清洁 · 加油 3-18
2.4 气／雾过滤器的点检 · 清洁 3-20
2.5 相机镜头的清洁 3-22
3. 6 个月或一年 3-23
3.1 排出器过滤器的清洁 · 更换 3-23
3.2 多槽轴的清洁 3-24
3.2.1 吸嘴的拆卸 3-24
3.2.2 多槽轴的清洗 3-24
3.2.3 吸嘴的安装‧加油‧负压确认 3-27
3.3 FNC 锁定针 3-29
3.3.1 FNC 锁定针的拆卸 3-29
3.3.2 FNC 锁定针的清洁和组装 3-32
3-1
3
1.每周或隔周
每周或隔周实施的项目主要以点检和清洁作业为中心进行。
1.1 TypeA 吸嘴的清洁
如果吸嘴前端粘附锡膏，可能导致将吸嘴误识别为元件。如果吸嘴的回弹动作不良，也会导致吸附错误的发生。
为了防止上述错误的发生，必须定期清洁各吸嘴。
e
1
取出吸嘴。
按紧急停机按钮，取出吸嘴。为安全作业，务必使
机器处于紧急停机状态。
c
注意
配备了吸嘴交换站的贴片机，必须将吸嘴放回吸嘴交换站。
2
进行气排屑。
用气枪从吸嘴两端吹除吸嘴内部的尘屑。
55300-F8-00
n
要点
如脏污严重，需实施下述第 3、4 步的作业（Step3、4）。
3
清洁吸嘴孔。
用清洁吸嘴孔的钢丝清洁吸嘴孔。如右图所示 , 用
手指夹住钢丝或用专用把手固定钢丝后 , 左右移动
吸嘴清洁吸嘴孔。
55301-F8-00
4
再次进行气排屑。
取出清洁吸嘴孔的钢丝 , 如 Step2，再次用气枪
吹除吸嘴内部的尘屑。
55302-F8-00
5
清洁回弹部。
在回弹部涂上 IPA（异丙醇）或乙醇，进行数次回
弹动作来清洁回弹部。清洁完后，用气枪将 IPA 或
乙醇充分吹干。

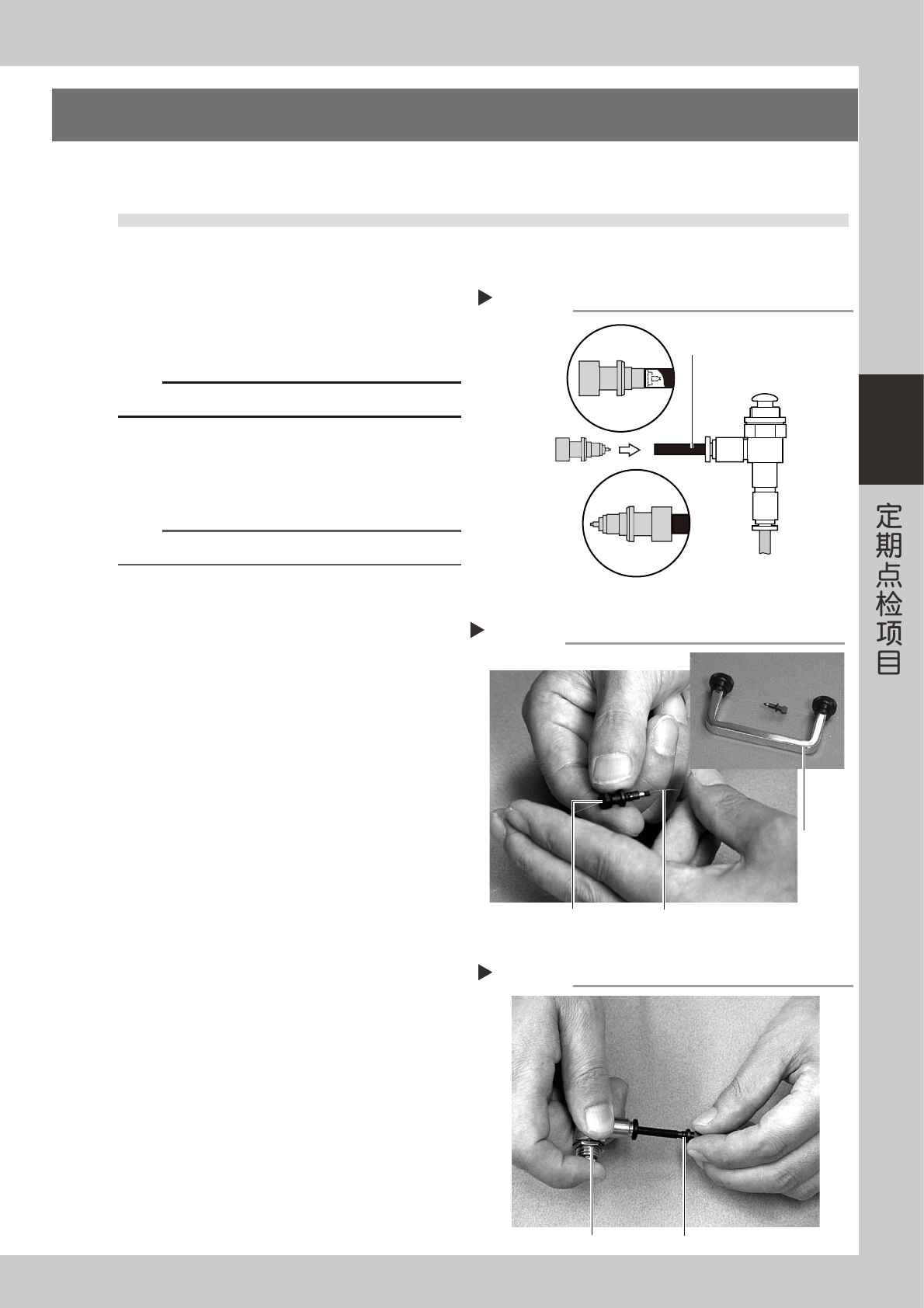

气排屑
Step 2
将吸嘴前端
插入气枪嘴，
进行气排屑
气枪嘴(黑色)
气枪
(选项商品)
输气管(橙色)
与压缩空气供给部连接
从吸嘴安装端
进行气排屑
清洁吸嘴孔
Step 3
专用把手
（选项）
吸嘴
清洁吸嘴用钢丝
气排屑
Step 4
吸嘴
气枪
3-2
3
6
给回弹部加油。
用精密螺丝刀向回弹部滴入少量的涡轮机油
（能渗入即可）。
55303-F8-00
7
确认回弹动作。
反复进行回弹动作数次，使涡轮机油渗入回弹部。
再用无尘布擦去吸嘴多余的油分。
55304-F8-00
8
去除多余的油分。
用气枪分别从吸嘴前端方向和安装方向对吸嘴内部
各喷气约 5 秒钟左右。该作业需反复进行 3 次左右，
以便彻底去除吸嘴内部残留的多余涡轮机油。
n
要点
回弹部只需一层油膜左右的油分即可。
9
确认油分的去除状态。
用一般市面销售的去油纸等，确认吸嘴内残留油分
的去除状态。
55362-F8-00
n
要点
一般，只要进行了第 8 步（Step8）的作业，应该就能完全
去除油分，如果还有油分残留，可以再次喷气排除。
0
将吸嘴返回原处。
再次确认吸嘴中确实无油分后，将吸嘴返回贴装头。
回弹部的加油
Step 6
吸嘴
精密螺丝刀（少量涡轮机油）
回弹部的检查
Step 7
吸嘴回弹部（前端）
确认残留油分
Step 9
初次用气枪从吸嘴前端喷气
约5秒左右，便会有油分流出。
反复从前端(约5秒)和
安装端(约5秒)进行喷气。
直至油分不再流出，
便可结束该作业。
去油纸
