3-2
3
6
给回弹部加油。
用精密螺丝刀向回弹部滴入少量的涡轮机油
（能渗入即可）。
55303-F8-00
7
确认回弹动作。
反复进行回弹动作数次，使涡轮机油渗入回弹部。
再用无尘布擦去吸嘴多余的油分。
55304-F8-00
8
去除多余的油分。
用气枪分别从吸嘴前端方向和安装方向对吸嘴内部
各喷气约 5 秒钟左右。该作业需反复进行 3 次左右，
以便彻底去除吸嘴内部残留的多余涡轮机油。
n
要点
回弹部只需一层油膜左右的油分即可。
9
确认油分的去除状态。
用一般市面销售的去油纸等，确认吸嘴内残留油分
的去除状态。
55362-F8-00
n
要点
一般，只要进行了第 8 步（Step8）的作业，应该就能完全
去除油分，如果还有油分残留，可以再次喷气排除。
0
将吸嘴返回原处。
再次确认吸嘴中确实无油分后，将吸嘴返回贴装头。

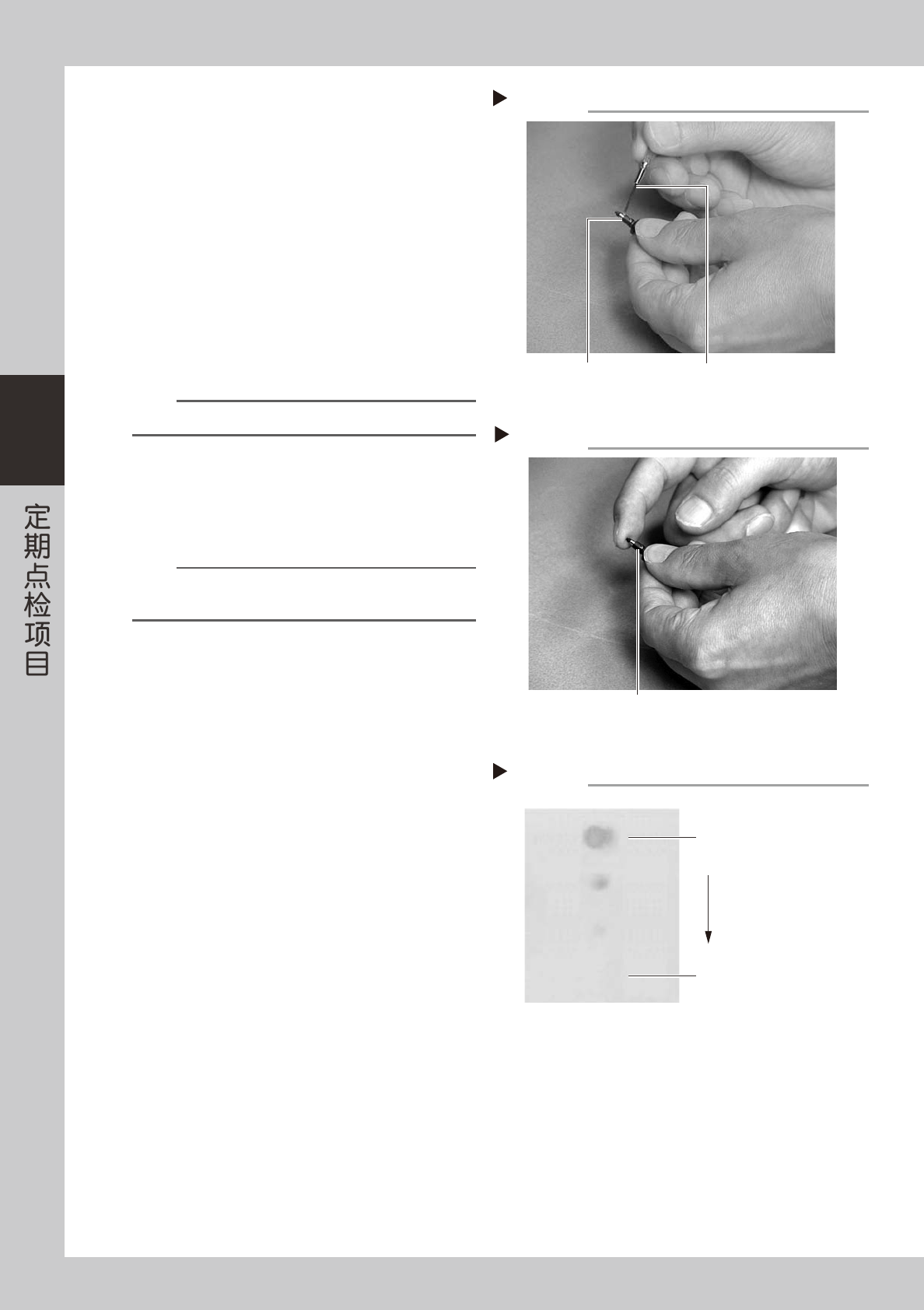

回弹部的加油
Step 6
吸嘴
精密螺丝刀（少量涡轮机油）
回弹部的检查
Step 7
吸嘴回弹部（前端）
确认残留油分
Step 9
初次用气枪从吸嘴前端喷气
约5秒左右，便会有油分流出。
反复从前端(约5秒)和
安装端(约5秒)进行喷气。
直至油分不再流出，
便可结束该作业。
去油纸
3-3
3
1.2 TypeF 吸嘴的清洁
1.2.1 FNC 吸嘴 ASSY 的拆卸
1
将 FNC 贴装头的吸嘴类型选择为
Type202F 吸嘴。
按 [ 装置 ]-「Head」图标画面的 [ 更换吸嘴 ] 按钮，
将 FNC 贴装头 ( 贴装头 2,4,6) 的吸嘴类型选择为
「Type202F」吸嘴。
e
2
按紧急停机按钮。
为了安全作业，务必使机器处于紧急停机状态。
3
揭去 FNC 贴装头下侧的防止反光贴纸
(KV8-M71RH-00X)。
揭去防止 FNC 贴装头挡块的固定螺钉反光的贴纸。
(FNC 贴装头 2,4,6)
55305-F8-00
4
拆卸挡块。
1. 用十字螺丝刀 (No.1 或 No.0) 拆下固定挡块的
两根螺钉。
2. 用手指横向滑动挡块并取出。
55306-F8-00
55307-F8-00
c
注意
· 拆卸挡块时，需一边托着多槽轴下方的边沿，一边旋松
固定螺钉。如果不这样，齿轮带可能会脱出。
· 螺丝刀头的尺寸因品牌不同而存在些许差异，需使用符合
挡块固定螺钉尺寸的螺丝刀。

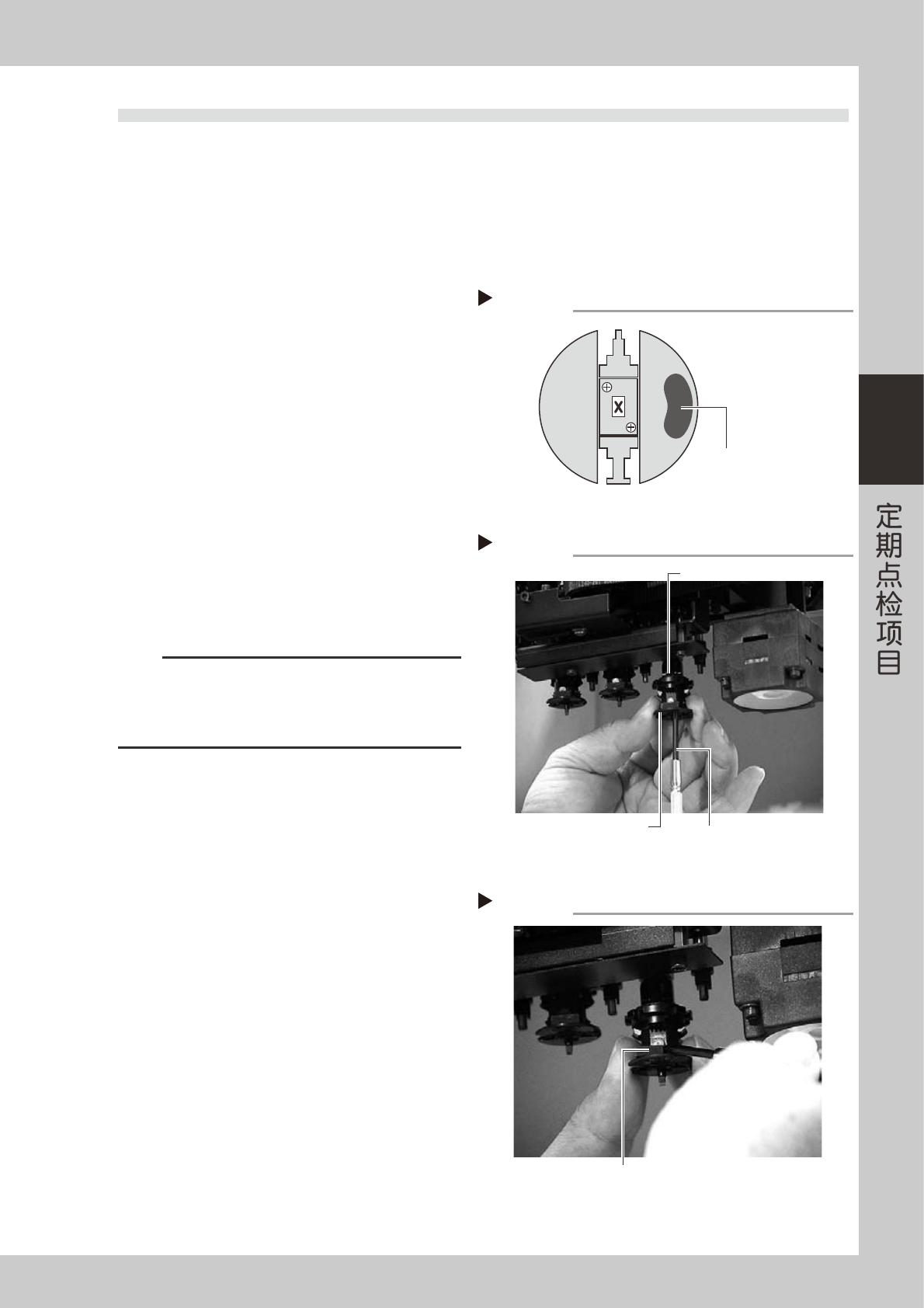

FNC贴装头仰视图
Step 3
防止反光贴纸
挡块的拆卸
Step 4-1
十字螺丝刀
边托住该边缘，
边旋松螺钉
挡块
挡块的拆卸
Step 4-2
用手指滑动挡块并取出
3-4
3
5
拆卸 FNC 吸嘴 ASSY。
一边托着吸嘴，一边将安装在伞齿轮上的轴拔出。
再向下拉出 FNC 吸嘴 ASSY。
55308-F8-00
c
注意
必须将拆下的各 FNC 贴装头的吸嘴 ASSY、伞齿轮、伞齿轮轴
按贴装头分别放置 , 不要与其他贴装头的零件混在一起。
参考
使用 YAMAHA 推荐使用的超声波清洗机时的注意事项。
· 用橡皮管套住芯片吸嘴，保护吸嘴的前端。
· 分别将贴装头浸入容器中清洗，时间不要超过 10 分钟。
· 洗净后，彻底吹干再给回弹部加油（涡轮机油 VG32）。
· 多余的油分务必用不起尘的无尘布擦拭干净。
55324-F8-00

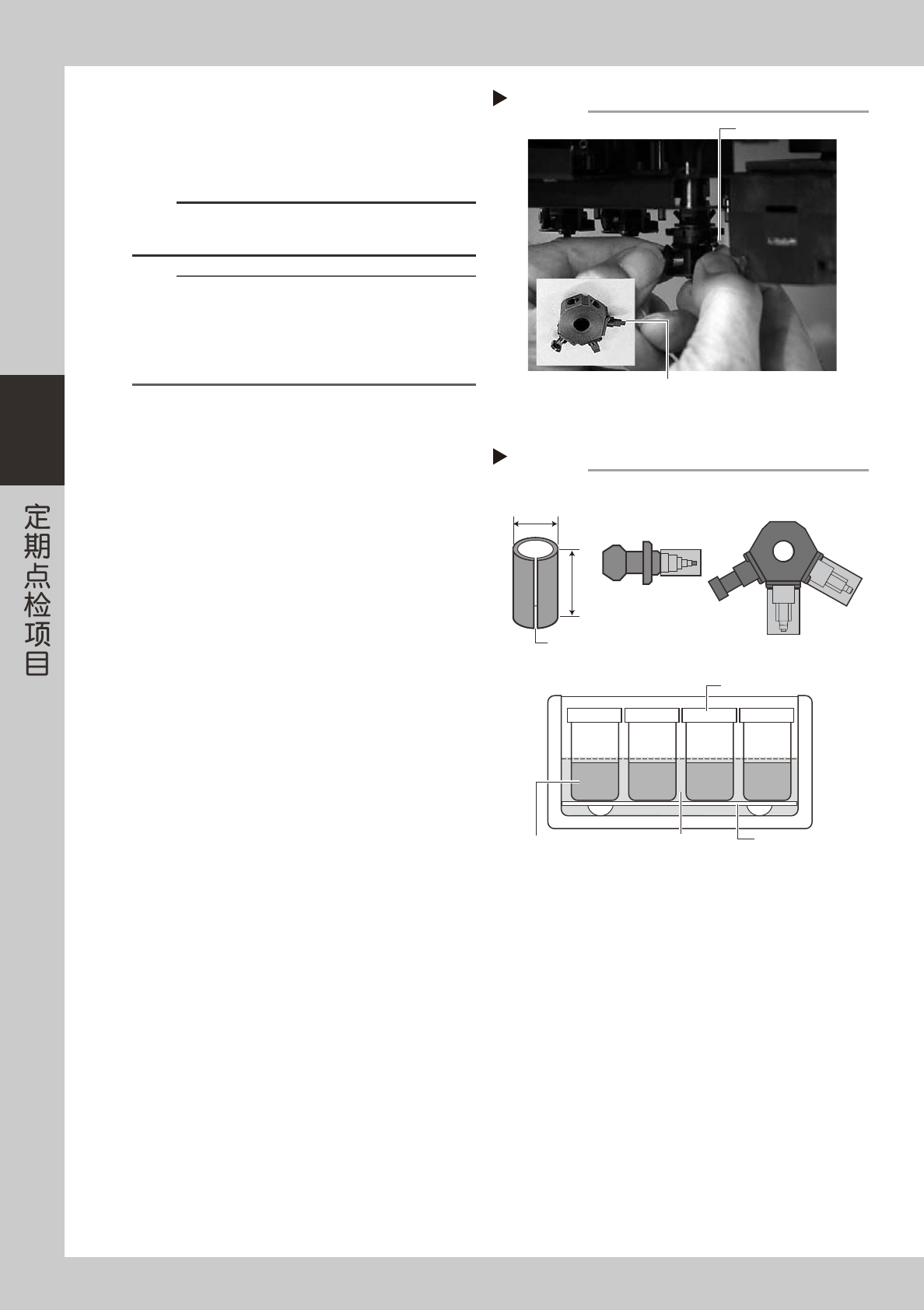

FNC吸嘴ASSY的拆卸
Step 5
拆下后的吸嘴ASSY
伞齿轮
使用超声波清洗器清洗
参考
L
φ
橡皮管
切口
Type A
Type F
超声波清洗器
垫板 水
清洗用容器
酒精
