3-5
3
1.2.2 FNC 吸嘴 ASSY 的拆开清洁
1
拆开 FNC 吸嘴 ASSY。
用十字螺丝刀 (No.0 或 No.0.00) 取下吸嘴的固定
螺钉，从 FNC 吸嘴 ASSY 上拆下吸嘴和弹簧。
55309-F8-00
c
注意
螺丝刀头的尺寸因品牌不同而存在些许差异，需使用符合
固定螺钉尺寸的螺丝刀。
吸嘴内有用于回弹的弹簧，注意不要丢失。
2
将零件浸在酒精中清洗。
将吸嘴、弹簧、吸嘴托座、吸嘴块、伞齿轮、轴和
精密贴装头用吸嘴浸入酒精容器中清洗。浸渍时间
控制在 3 〜 5 分钟左右。( 浸渍间可实施 Step3 的
清洁作业。)
c
注意
严禁将嵌于吸嘴的 O 形圈浸入酒精溶液。
因为 O 形圈变形后不再适用。
3
清洁安装 FNC 吸嘴 ASSY 用的轴孔。
在第 2 步（Step2）浸渍间，可按下列步骤清洁
刻度指示架的安装 FNC 吸嘴 ASSY 用的轴孔。
1. 用浸有酒精的棉棒清洁孔部 , 再用气枪
(KU4-M8590-00X) 吹干。
2. 用浸有酒精的牙刷清洁刻度指示架的大伞齿轮 ,
再用气枪 (KU4-M8590-00X) 吹干。
55310-F8-00
55311-F8-00
c
注意
务必使用无尘棉棒。

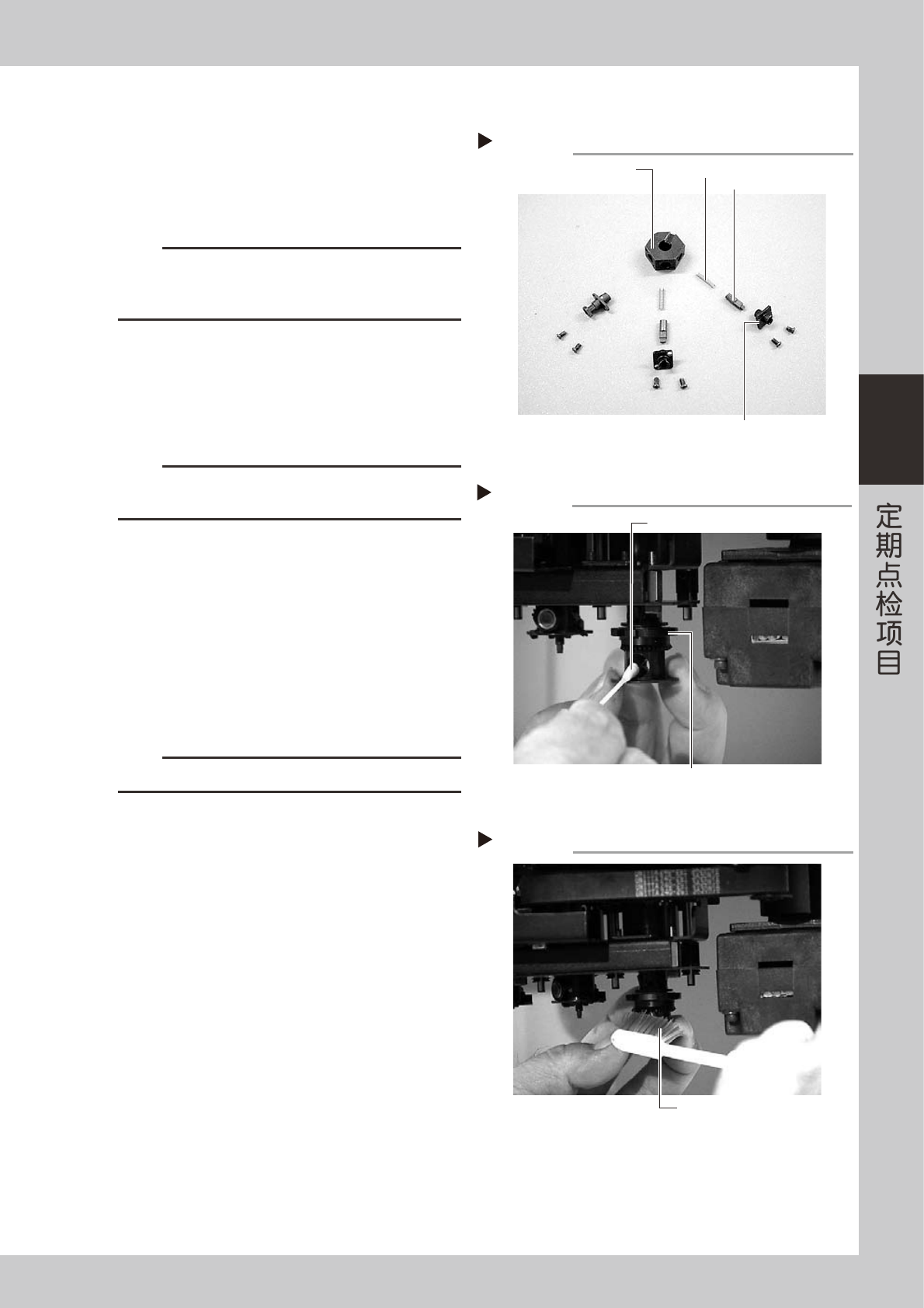

拆开FNC吸嘴ASSY
Step 1
吸嘴托座
吸嘴块
弹簧
吸嘴前端部
Type71F
Type72F
Type73F
刻度指示架的清洁1
Step 3-1
刻度指示架
用浸有酒精的棉棒清洁
刻度指示架的清洁2
Step 3-2
用浸有酒精的牙刷清洁伞齿轮
3-6
3
4
对多槽轴内部进行排气清洁。
YG200
用手指按住喷气阀的排气孔的同时，按［装置］－
「Head」图标画面的 [ 排气 ] 按钮，对多槽轴内部
实施气排屑。
55312-F8-00
YG200L
在［装置］－「I/O」图标画面中分别选择各桌面的
封闭排气地址后，按［ON/OFF］按钮。
各桌面的所有贴装头排气孔被封闭，开始气排屑。
各桌面的封闭排气地址如下所示。
A 桌面 T00023
B 桌面 T08023
C 桌面 T080A3
D 桌面 T000A3
56300-F4-00
5
从酒精容器中取出浸渍的零件并实施
清洁作业。
1. 用针状穿孔器等清洁吸嘴块。
2. 用无尘布、牙刷、棉棒等清洁伞齿轮的齿轮部、
孔和表面。
55313-F8-00
55314-F8-00
多槽轴内的气排屑(YG200)
Step 4
按住喷气阀的排气孔
操作画面的［排气］按钮
[装置]ー「I/O」画面
(YG200L)
Step 4
选择地址
吸嘴块的清洁
Step 5-1
吸嘴块
针状穿孔器
伞齿轮的清洁
Step 5-2
伞齿轮
用棉棒清洁伞齿轮的孔
3-7
3
3. 用针状穿孔器、无尘布等清洁伞齿轮轴中央部
的孔和表面。
4. 用无尘布擦拭其他零件。
55315-F8-00
6
吹干已洗净的零件。
用气枪 (KU4-M8590-00X) 彻底吹干已洗净的零件。
7
检查吸嘴的清洁状态。
检查已洗净的吸嘴前端是否有堵塞、缺损、粘附
异物的现象。
· 如果吸嘴前端的堵塞现象没有得到解决，可以
再次清洗或用针状穿孔器 (KV8-M8883-A0X)
进行清洁。
· 如果吸嘴缺损、粘附异物的现象不能得到解决，
则需更换吸嘴。
8
组装 FNC 吸嘴 ASSY。
使用十字螺丝刀，将吸嘴组装到吸嘴块上，使其恢
复原状。
c
注意
使用与吸嘴固定螺钉的尺寸相符的螺丝刀拧紧螺钉，
不要忘记放入回弹用的弹簧。
9
清洁回弹部。
在回弹部涂上 IPA（异丙醇）或乙醇，进行数次
回弹动作来清洁回弹部。清洁完后，用气枪将 IPA
或乙醇充分吹干。
0
给回弹部加油。
用精密螺丝刀向回弹部滴入少量的涡轮机油
（能渗入即可）。
55365-F8-00
q
确认回弹动作。
反复进行回弹动作数次，使涡轮机油渗入回弹部。
再用无尘布擦去吸嘴多余的油分。
55366-F8-00
w
去除多余的油分。
用气枪分别从吸嘴前端方向和安装方向对吸嘴内部
各喷气约 5 秒钟左右。该作业需反复进行 3 次左右，
以便彻底去除吸嘴内部残留的多余涡轮机油。
n
要点
回弹部只需一层油膜左右的油分即可。
伞齿轮轴的清洁
Step 5-3
伞齿轮的轴
用针状穿孔器
清洁轴中央的孔
回弹部的加油
Step 10
吸嘴
精密螺丝刀（少量涡轮机油）
回弹部的检查
Step 11
吸嘴回弹部（前端）
