3-9 3 ■ 更 换 伞 齿 轮 轴 （ S H A F T _ 1 ） 的 注 意 事 项 在 维 修 保 养 作 业 中 ， 单 独 更 换 伞 齿 轮 （ S H A F T _ 1 ） 时 ， 必 须 注 意 N O Z Z L E A S S Y 和 S H A F T _ 1 的 配 套 使 用 。 N O Z Z L E A S S Y 和 S H A F T _ 1 分 别 标 有 识 别 记 号 （ ○ …
3-8
3
e
确认油分的去除状态。
用一般市面销售的去油纸等，确认吸嘴内残留油分
的去除状态。
n
要点
一般，只要进行了第 12 步（Step12）的作业，应该就能完全
去除油分，如果还有油分残留，可以再次喷气排除。
55367-F8-00
r
给伞齿轮、轴、吸嘴回弹部加油。
用注油器 (KV8-M8870-00X) 给伞齿轮的内侧和轴
各加 1 滴涡轮机油 (VG32)，再用手指涂抹均匀。
55316-F8-00
55317-F8-00
c
注意
不要给伞齿轮的齿轮部加油。因为如果黏附了异物，会夹带
到齿轮内部。
t
组装 FNC 吸嘴 ASSY。
用十字螺丝刀将吸嘴组装回吸嘴块。
确认残留油分
Step 13
初次用气枪从吸嘴前端喷气
约5秒左右，便会有油分流出。
反复从前端(约5秒)和
安装端(约5秒)进行喷气。
直至油分不再流出，
便可结束该作业。
去油纸
注油器
Step 14
涡轮机油(VG32)
伞齿轮加油部
Step 14-1
轴
加1滴油
3-9
3

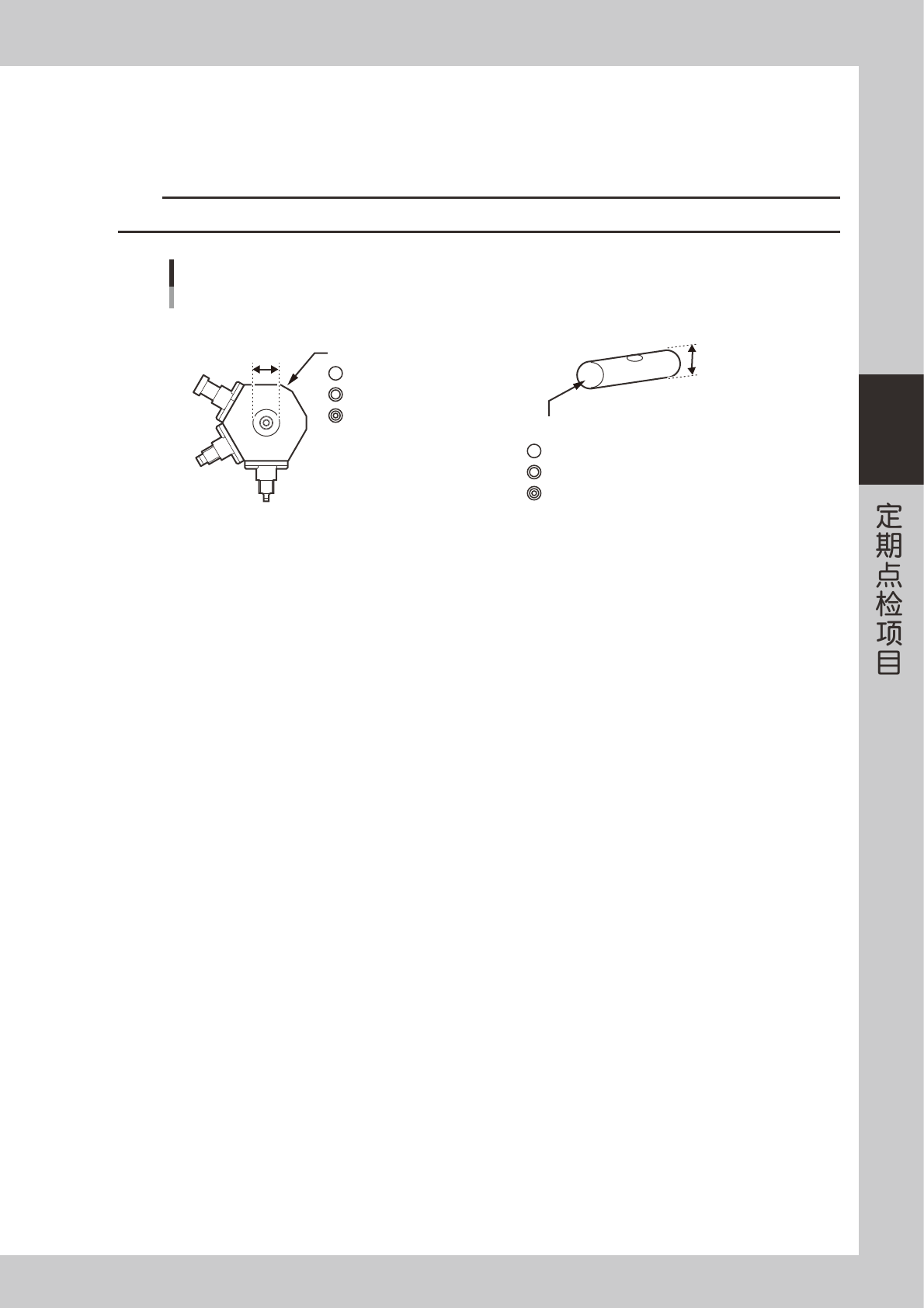

■更换伞齿轮轴（SHAFT_1）的注意事项
在维修保养作业中，单独更换伞齿轮（SHAFT_1）时，必须注意 NOZZLEASSY 和 SHAFT_1 的配套使用。NOZZLEASSY 和
SHAFT_1 分别标有识别记号（○，◎等），并按内径值分为 3 个等级。使用时，必须将相同识别记号的 NOZZLEASSY 和
SHAFT_1 进行配套组合。
c
注意
如没有配套使用 NOZZLEASSY 和 SHAFT_1，可能导致动作不良和吸附时发生真空泄露。
4mm
4mm
4mm
NOZZLE ASSY
按内径分成3个等级
识别记号
KV8-M71R1-10X mm
KV8-M71R1-20X 4mm
KV8-M71R1-30X 4mm
SHAFT_1
按外径分成3个等级
识别记号
NOZZLE ASSY 和 SHAFT_1的配套组合
55364-F8-00
3-10
3
1.2.3 FNC 吸嘴 ASSY 的安装
1
组装 FNC 吸嘴 ASSY。
1. 打开［装置］-「Head」图标画面，按「Head」
按钮，使安装 FNC 吸嘴 ASSY 的贴装头下降。
2. 转动 R 轴皮带，使之移至便于组装 FNC 吸嘴
ASSY 的位置，使刻度指示架中央刻有的标记
（刻印）朝向正面。
3. 使 FNC 吸嘴 ASSY 的切口朝向正面，
Type202F 吸嘴朝向下方，将刻度指示架内部
的 FNC 锁定针（FNC 定位针）向上插入。
56300-F8-00
55318-F8-00
2
插入伞齿轮和轴。
将伞齿轮和轴从正面插入 FNC 吸嘴 ASSY 孔，
使刻度指示架的标记对准伞齿轮的标记。
55319-F8-00
c
注意
安装时，不要错误组合从各 FNC 贴装头拆下的吸嘴 ASSY、轴、
伞齿轮。如果错误组合，会导致伞齿轮越转越沉，或使吸附
质量下降。
贴装头下降·上升按钮
Step 1-1
2 4 6
FNC吸嘴ASSY的插入
Step 1-3
将Type202F吸嘴朝下，插入FNC吸嘴ASSY
将该标记朝向正面
切口部
对准标记
Step 2
对准标记
