1.2.3 FNC 吸嘴 ASSY 的安装
1
组装 FNC 吸嘴 ASSY。
1. 打开［装置］-「Head」图标画面，按「Head」
按钮，使安装 FNC 吸嘴 ASSY 的贴装头下降。
2. 转动 R 轴皮带，使之移至便于组装 FNC 吸嘴
ASSY 的位置，使刻度指示架中央刻有的标记
（刻印）朝向正面。
3. 使 FNC 吸嘴 ASSY 的切口朝向正面，
Type202F 吸嘴朝向下方，将刻度指示架内部
的 FNC 锁定针（FNC 定位针）向上插入。
56300-F8-00
55318-F8-00
2
插入伞齿轮和轴。
将伞齿轮和轴从正面插入 FNC 吸嘴 ASSY 孔，
使刻度指示架的标记对准伞齿轮的标记。
55319-F8-00
c
注意
安装时，不要错误组合从各 FNC 贴装头拆下的吸嘴 ASSY、轴、
伞齿轮。如果错误组合，会导致伞齿轮越转越沉，或使吸附
质量下降。

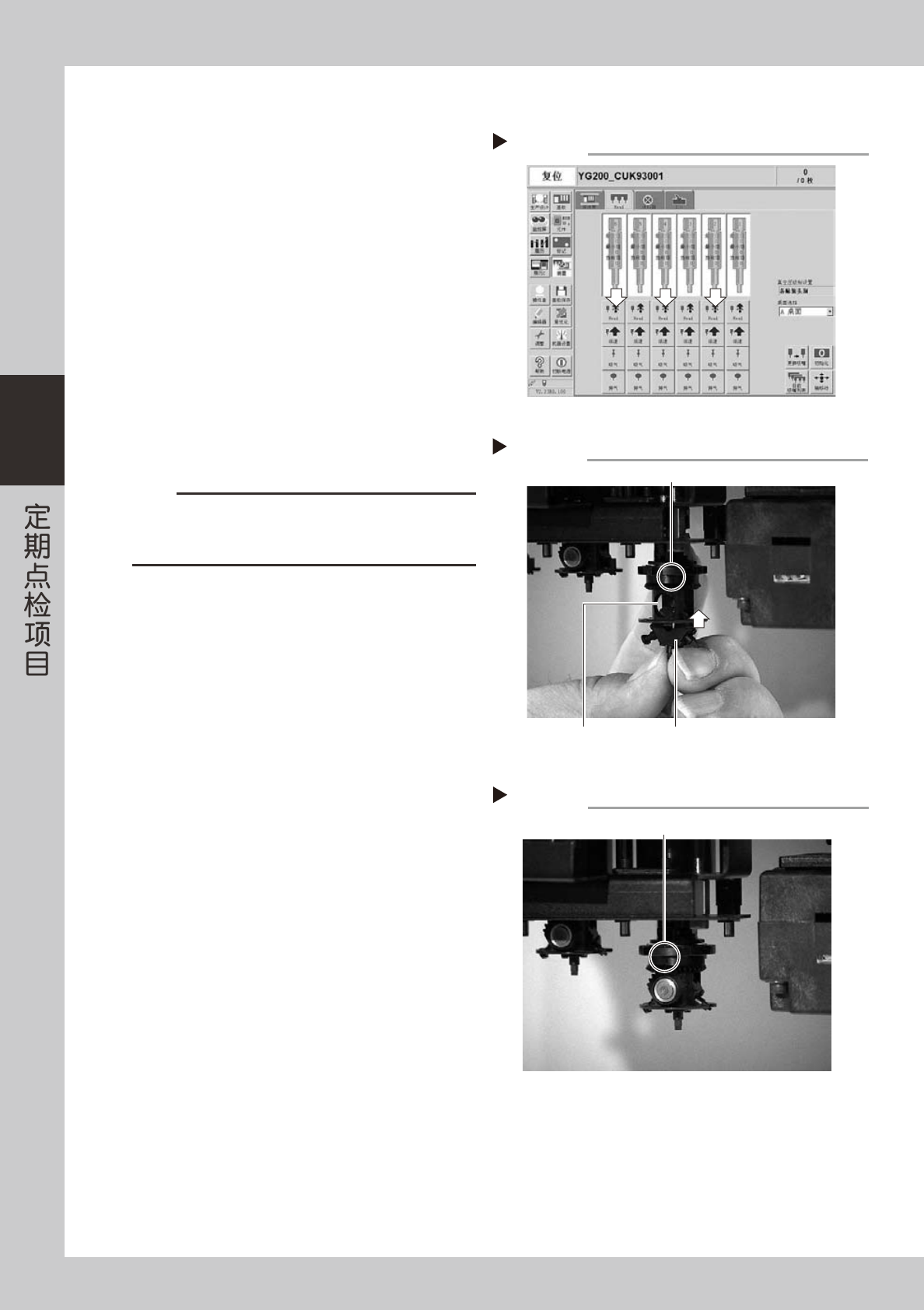

贴装头下降·上升按钮
Step 1-1
2 4 6
FNC吸嘴ASSY的插入
Step 1-3
将Type202F吸嘴朝下，插入FNC吸嘴ASSY
将该标记朝向正面
切口部
对准标记
Step 2
对准标记
3-11
3
3
固定 FNC 吸嘴 ASSY。
1. 转动 R 轴皮带，使伞齿轮面朝相反侧。
2. 使伞齿轮轴的切口面置于水平，对准轴的沟槽，
横向插入挡块。
3. 按［装置］-「Head」图标画面的「Head」按钮，
使已组装 FNC 吸嘴 ASSY 的贴装头上升。
4. 用十字螺丝刀（No.1 或 No.0）拧紧两根螺钉，
固定挡块。
55320-F8-00
55321-F8-00
c
注意
· 固定挡块时，务必一边托住多槽轴下部的边沿，一边拧紧
螺钉。如果不这样做，齿轮带会脱落。
· 螺丝刀头的尺寸因品牌不同而有些许差异，需使用符合
挡块固定螺钉尺寸的螺丝刀。
5. 在挡块固定螺钉的头部贴上新的防止反光贴纸
（KV8-M71RH-00X）。
没有备用的贴纸时，可以确认螺钉是否因涂料
剥落而发亮。如果存在发亮现象时，可以更换
螺钉或用黑色油性记号笔将发亮部涂黑。

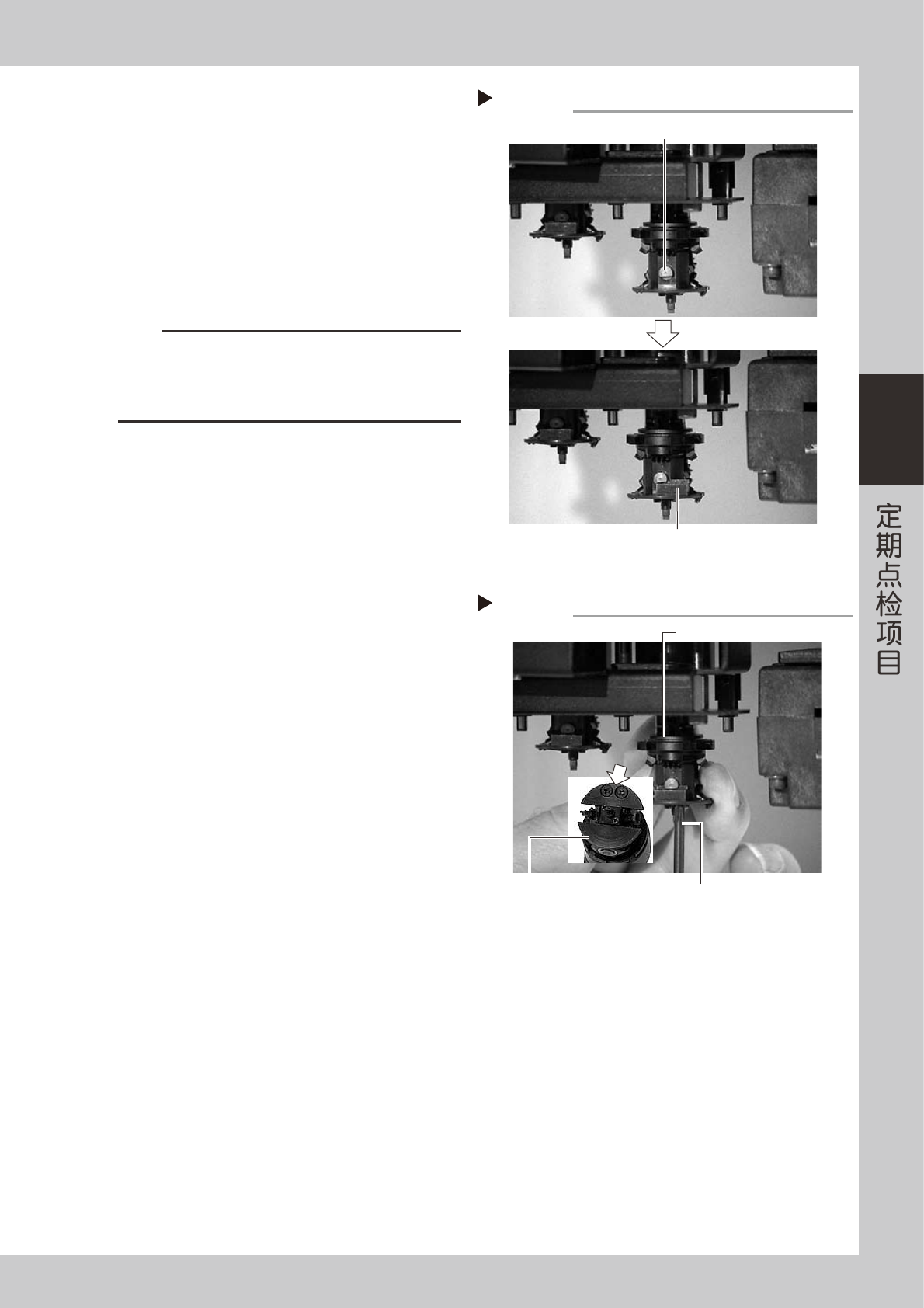

FNC吸嘴ASSY的固定
Step 3-2
使轴的切口面水平向下
横向插入挡块
挡块的固定
Step 3-4
挡块
边托住该边缘
边用十字螺丝刀拧紧两根螺钉
十字螺丝刀
3-12
3
4
确认组装状态是否良好。
1. 组装 FNC 吸嘴 ASSY 后，按［装置］-「Head」
图标画面的 [Head] 按钮，降下已组装 FNC 吸嘴
ASSY 的贴装头。
2. 用手指按下 FNC 锁定针的凸轮。
按下该凸轮，其内部的 FNC 锁定针的锁定状态
被解除，用手可以转动伞齿轮。
3. 在按下凸轮的状态下转动大伞齿轮，检查小伞
齿轮 (FNC 吸嘴 ASSY) 是否与大伞齿轮顺畅连
动旋转。
55322-F8-00
55323-F8-00
5
确认吸嘴更换动作。
按［装置］-「Head」图标画面的 [ 更换吸嘴 ] 按钮，
实施吸嘴更换，确认更换动作是否正常进行。

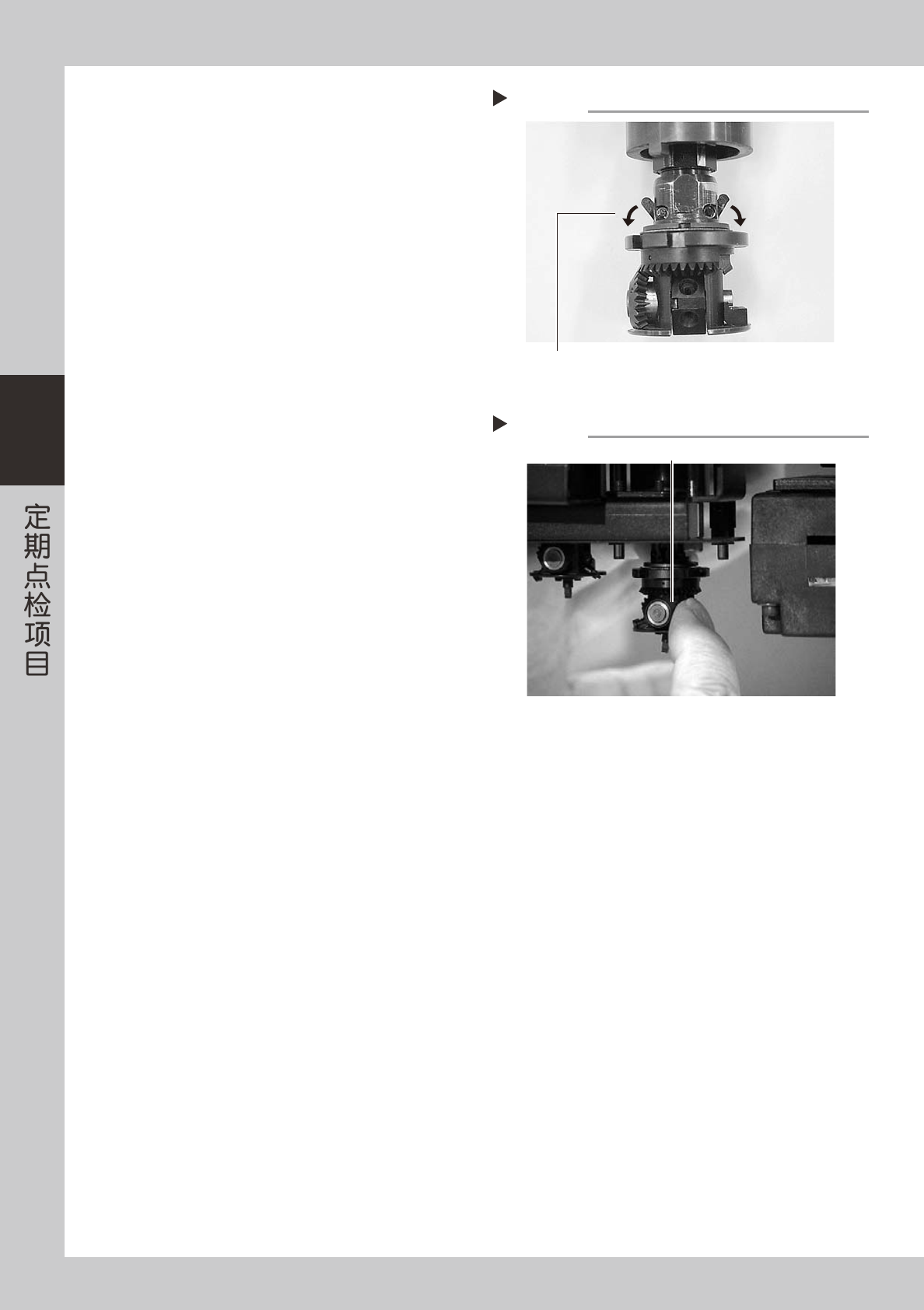

FNC锁定针的解除
Step 4-2
按下凸轮
伞齿轮的确认
Step 4-3
转动大伞齿轮确认动作
