3-17
3
5
确认润滑油的状态。
（X、Y、YT 轴）
1. 关闭机盖，解除机器的紧急停机状态。
2. 进行 8 分钟左右的暖机运行。
e
3. 暖机运行结束后，按紧急停机按钮，擦去螺旋
丝杆及螺帽端面聚积的润滑油。
55363-F8-00
6
再次确认润滑油的状态。
（X、Y、YT 轴）
1. 关闭机盖，解除机器的紧急停机状态。
2. 进行 8 分钟左右的暖机运行。
e
3. 暖机运行结束后，按紧急停机按钮，擦去螺旋
丝杆及螺帽端面聚积的润滑油。
c
注意
务必反复进行上述作业，直至不再有润滑油聚积。如果不完全去除润滑油就进行生产，可能导致润滑油飞散而影响生产。
■ 润滑油一览
螺旋丝杆
No. 部位 名称 种类 加油方法
1
X、Y、YT 轴
NSL
锂基润滑脂 润滑油枪
2
W 轴
NSL
锂基润滑脂 手涂

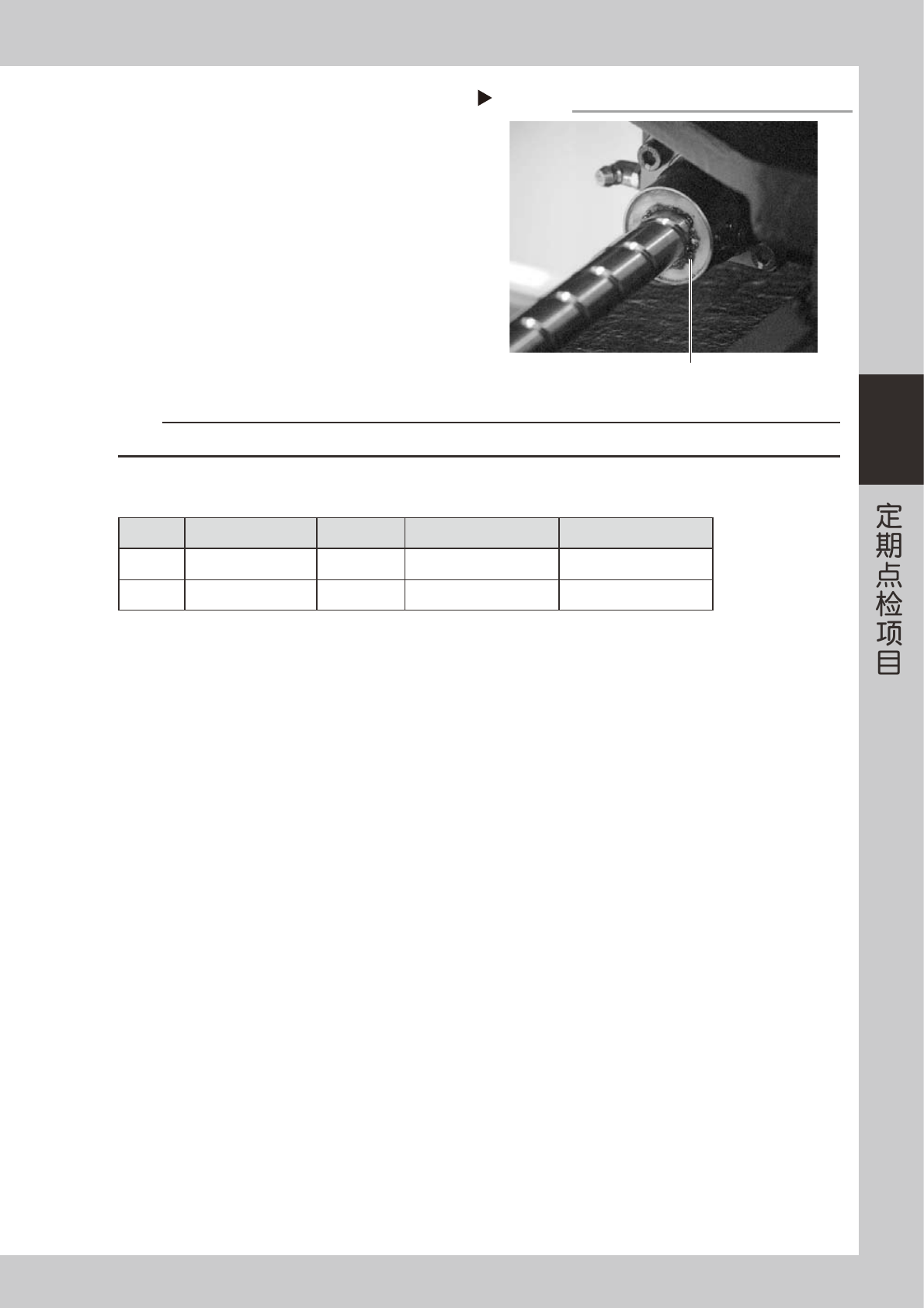

擦去多余的润滑油
Step 4
擦去多余的润滑油
3-18
3

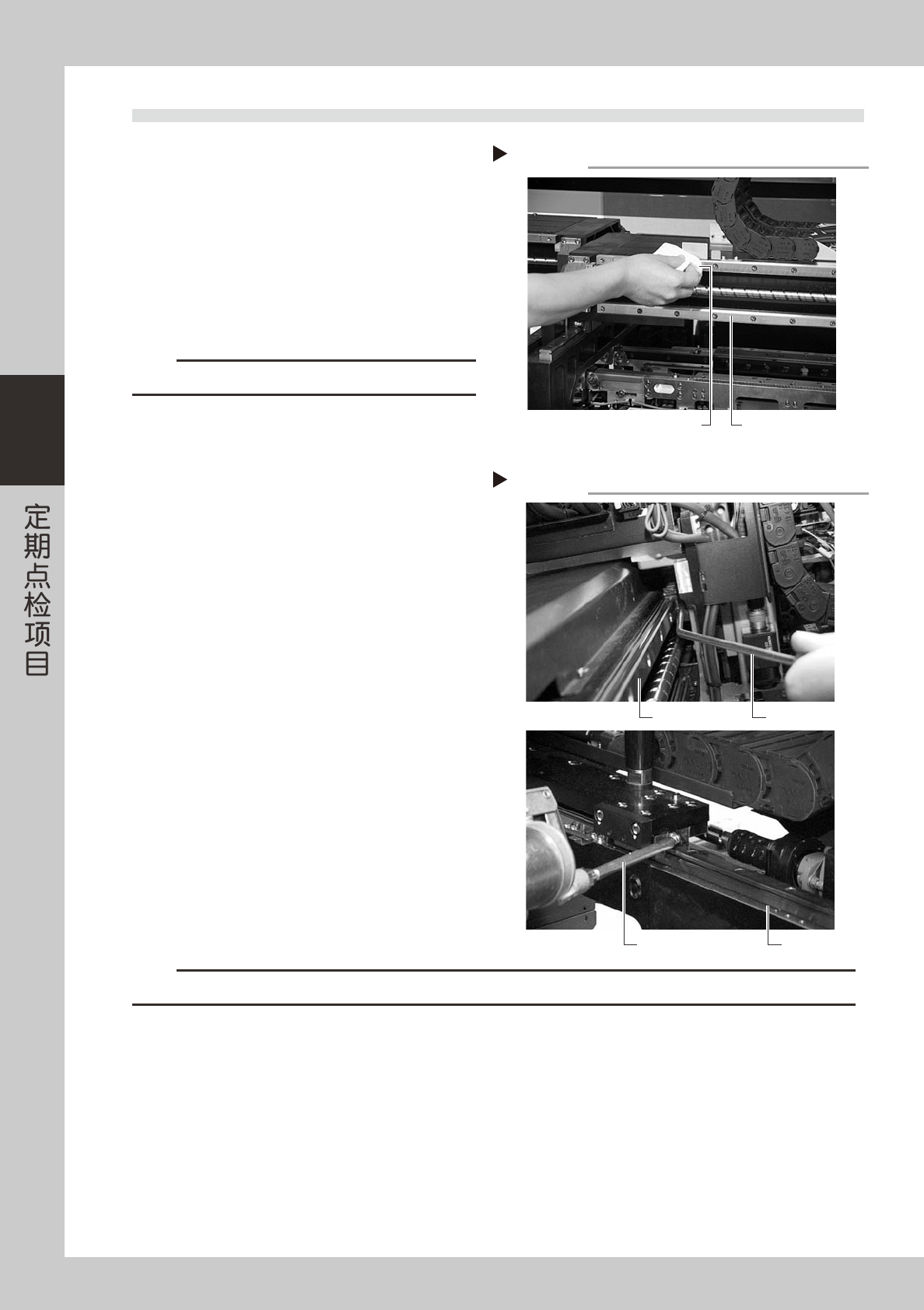

2.3 X,Y,YT,W 轴线性导轨的清洁 · 加油
e
1
按紧急停机按钮。
为安全作业，务必使机器处于紧急停机状态。
2
擦拭线性导轨。
1. 将各轴移至一端后，用无尘纸等擦拭线性导轨
全轨。
2. 将各轴移至另一端，用无尘纸等擦拭另一端的
线性导轨全轨。
55328-F8-00
c
注意
仔细擦拭包括移动凹槽部在内的线性导轨全轨。
3
涂润滑油。
1. X，Y1，Y2 轴，YT 轴
用润滑油枪，将指定的润滑油 (NSL) 注入润滑
油注油嘴。X 轴的左右，Y 轴的前后有注油嘴。
2. W 轴
用手指粘上润滑油 (NSL) 均匀地涂抹在线性
导轨的表面及移动凹槽部。
55329-F8-00
4
擦去多余的润滑油。
用手转动轴数次后，擦去多余的润滑油。
5
确认润滑油的状态。
（X、Y 轴）
1. 关闭机盖，解除机器的紧急停机状态。
2. 进行 8 分钟左右的暖机运行。
e
3. 暖机运行结束后，按紧急停机按钮，擦去线性
导轨及润滑油注油嘴部聚积的润滑油。
6
再次确认润滑油的状态。
（X、Y 轴）
1. 关闭机盖，解除机器的紧急停机状态。
2. 进行 8 分钟左右的暖机运行。
e
3. 暖机运行结束后，按紧急停机按钮，擦去线性
导轨及润滑油注油嘴部聚积的润滑油。
c
注意
务必反复进行上述作业，直至不再有润滑油聚积。如果不完全去除润滑油就进行生产，可能导致润滑油飞散而影响生产。
清洁线性导轨
Step 2
无尘纸
导轨
给线性导轨加油
Step 3
X轴导轨
Y轴导轨
润滑油枪
润滑油枪
3-19
3
■ 润滑油一览
线性导轨
No. 部位 名称 种类 加油方法
1
X、Y、YT 轴
NSL
锂基润滑脂 润滑油枪
2
W 轴
NSL
锂基润滑脂 手涂
