■ 润滑油一览
线性导轨
No. 部位 名称 种类 加油方法
1
X、Y、YT 轴
NSL
锂基润滑脂 润滑油枪
2
W 轴
NSL
锂基润滑脂 手涂
3-20
3
2.4 气／雾过滤器的点检 · 清洁
本机器配备有气／雾过滤器，以防止空气压缩机内的油、水、不纯物等进入机器内部。本节主要介绍过滤器的
点检 · 清洁方法。( 邻近空气连接器的是空气过滤器，稍远的是烟雾过滤器。)
■过滤杯的清洁
1
检查过滤杯内部。
检查过滤杯中是否有油或水。如有，需按照下列
步骤清洁过滤杯。
参考
过滤杯下端排水阀是自动型。如杯中存积了油或水，排水阀
会自动排出，建议预先在排水阀下端安装好排水管。
2
取下空气连接器。
c
注意
不要使油、水、不纯物溅出来。
3
取下过滤杯。
边按红色按钮边朝 IN 侧转动杯子，转到底后向下
拔出过滤杯。
55330-F8-00
c
注意
空气过滤器装置和过滤杯之间有防止空气泄漏的 O 形圈，注
意不要丢失。
4
清洗杯内污垢。
1. 用水先简单地清洗过滤杯。
2. 再加入用水稀释的中性清洁剂清洗杯内部。
3. 进行气排屑后 , 用无尘布等将水份擦干。
55331-F8-00
5
安装过滤杯。
1. 将防止空气泄露的 O 形圈套在过滤杯上，边
注意不要使 O 形圈被夹住，一边将过滤杯的
红色按钮对准 IN 侧后，把杯子向上推。
2. 将过滤杯向 LOCK 侧转动，直至有“咔嚓”
声响即可。
n
要点
如要继续进行过滤器的清洁，需在取出过滤杯的状态下，
实施下一项目「过滤器的清洁」。
6
安装空气连接器。
连接空气连接器 , 确认没有漏气现象发生。

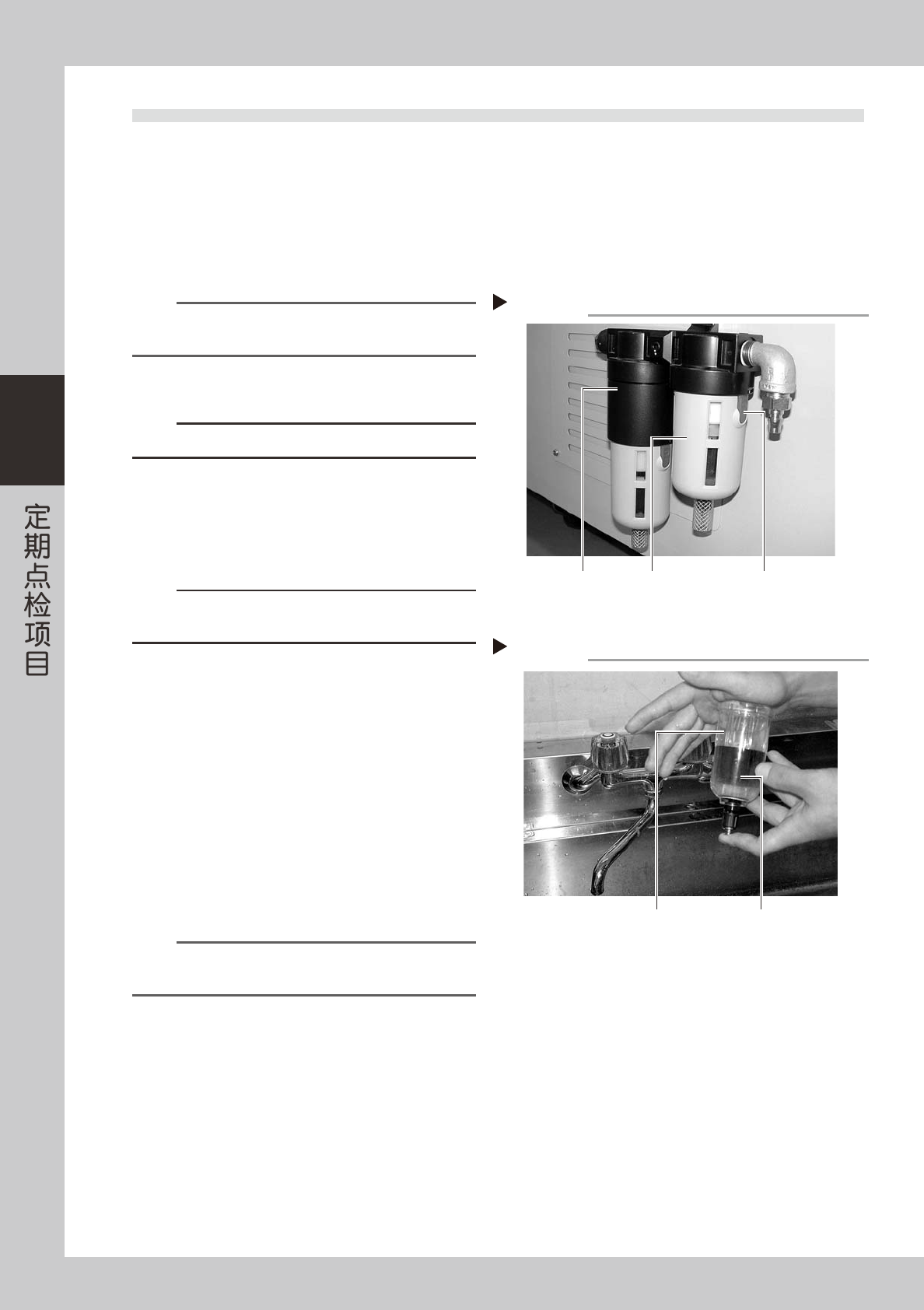

取出过滤杯
Step 3
过滤杯
红色按钮
空气过滤器装置
清洗过滤杯
Step 4
过滤杯
用水或稀释过
的中性清洁剂
3-21
3
■过滤器的清洁
1
取出过滤杯。
参照前项「过滤杯的清洁」。
2
取出空气过滤器。
转动白色部分 ( 从上往下看时顺时针方向 ) 取出
空气过滤器。
55332-F8-00
3
清洁空气过滤器的污垢。
用气枪吹散空气过滤器的污垢 , 如污垢严重无法
除去 , 必须更换空气过滤器。
4
安装空气过滤器。
转动白色部分将空气过滤器安装在原来位置。
55333-F8-00
5
安装过滤杯。
n
要点
按与上述相同的步骤，实施烟雾过滤器的清洁。
取出空气过滤器
Step 2
旋转该处取出过滤器
安装空气过滤器
Step 4
过滤器
