4-1 4 1 . 吸 嘴 弹 簧 片 的 更 换 e 1 按 紧 急 停 机 按 钮 。 为 了 安 全 作 业 ， 务 必 使 机 器 处 于 紧 急 停 机 状 态 。 2 拆 卸 吸 嘴 。 用 手 拆 卸 要 更 换 弹 簧 片 的 吸 嘴 。 3 拆 卸 吸 嘴 弹 簧 片 。 一 边 从 后 按 住 轴 ， 一边 用 十 字 精 密 螺 丝 刀 拧 下 螺 钉 ， 将 不 良 的 弹 簧 片 从 吸 嘴 基 座 中…
4-1
4

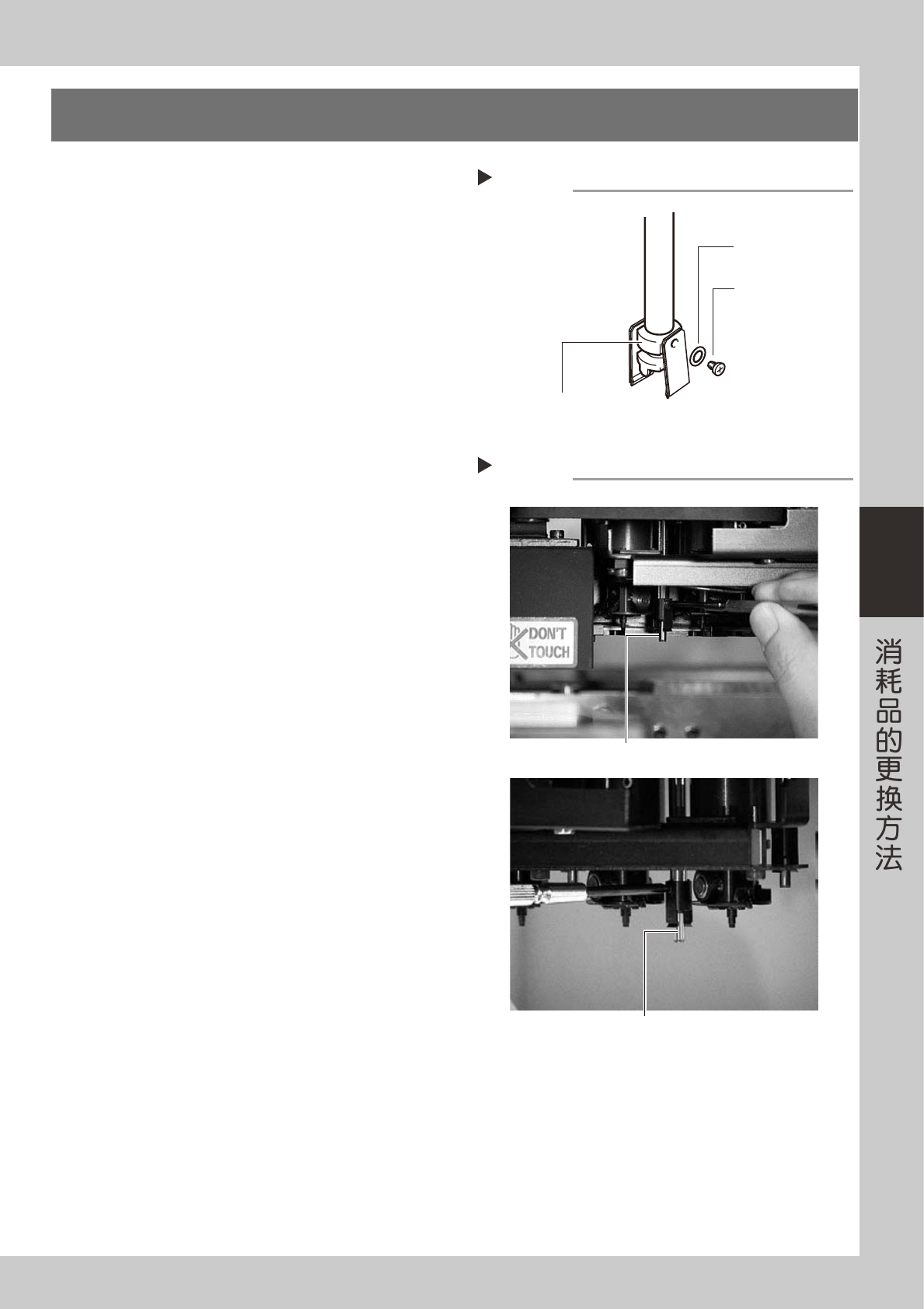

1.吸嘴弹簧片的更换
e
1
按紧急停机按钮。
为了安全作业，务必使机器处于紧急停机状态。
2
拆卸吸嘴。
用手拆卸要更换弹簧片的吸嘴。
3
拆卸吸嘴弹簧片。
一边从后按住轴，一边用十字精密螺丝刀拧下螺钉，
将不良的弹簧片从吸嘴基座中取出。
55400-F8-00
4
安装吸嘴弹簧片。
一边从后按住轴，一边用十字精密螺丝刀拧紧螺钉，
此时，千万不要忘记装入垫圈。
55401-F8-00
5
确认安装状态。
1. 确认弹簧片与吸嘴的间隙。
2. 用手反复装卸吸嘴数次，确认是否存在松动
现象。
弹簧片的拆卸
Step 3
吸嘴弹簧片的
固定垫圈
吸嘴基座
吸嘴弹簧片的
固定螺钉
弹簧片的安装
Step 4
边支撑螺钉的相反方边安装
YG200
YG200L
边支撑螺钉的相反方边安装
4-2
4

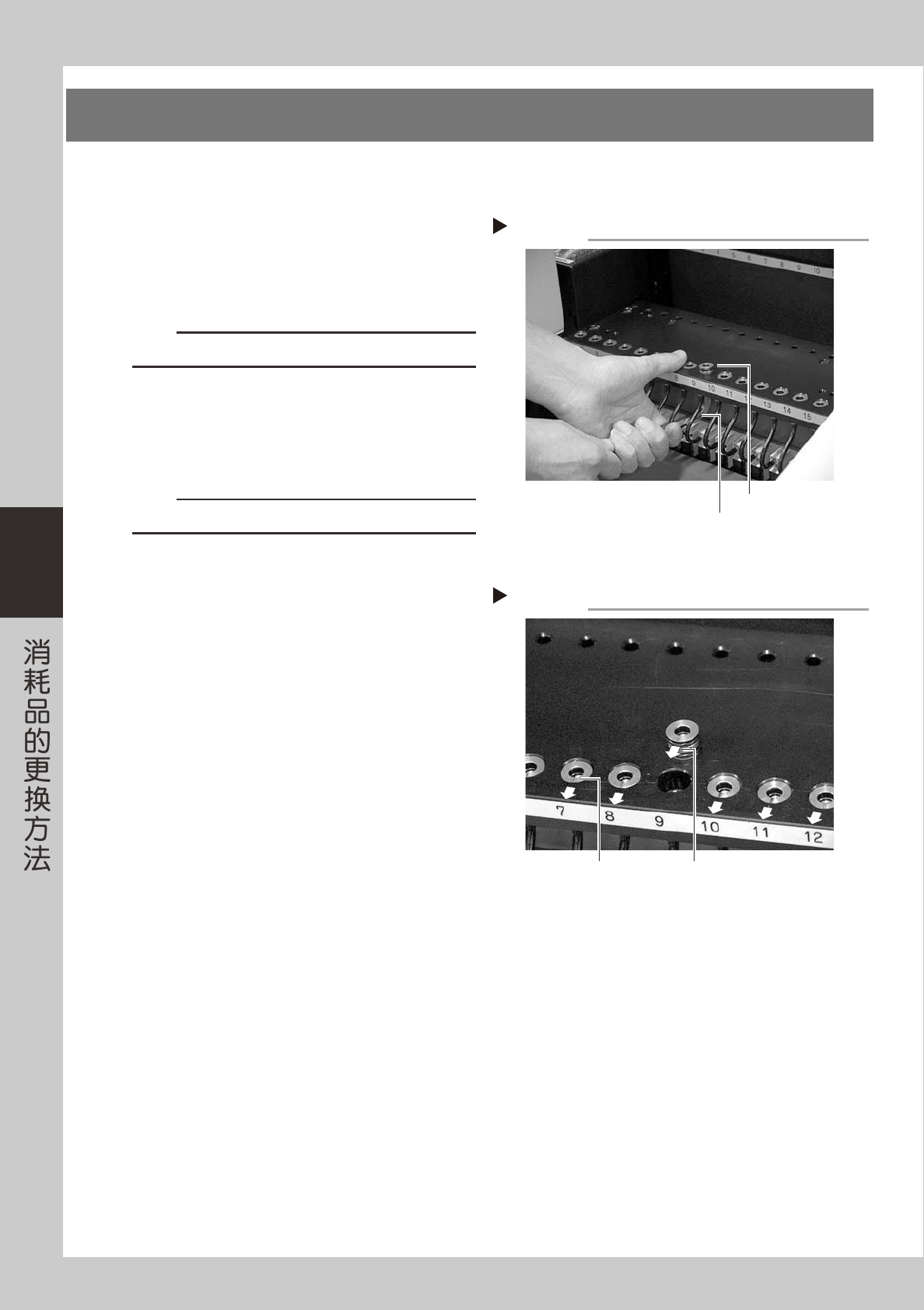

2.气密接头的更换
e
1
按紧急停机按钮。
为了安全作业，务必使机器处于紧急停机状态。
2
拆卸气密接头。
用 8mm 左右的六角扳手从送料器架的下方向上
顶起气密接头。
55402-F8-00
c
注意
切勿损伤输气管。
3
安装气密接头。
从上向下按，安装新的气密接头。注意将有标记的
一面为正面。
55403-F8-00
c
注意
如果不对准方向安装，尘屑有可能进入输气管。
4
确认动作。
1. 安装送料器。
2. 打开 [ 装置 ] 按钮的「送料器」图标画面，
实施 ON/OFF( 开／关 ) 动作。
气密接头的拆卸
Step 2
气密接头
六角扳手
气密接头的安装
Step 3
标记的朝向
标记
