4-2
4
2.气密接头的更换
e
1
按紧急停机按钮。
为了安全作业，务必使机器处于紧急停机状态。
2
拆卸气密接头。
用 8mm 左右的六角扳手从送料器架的下方向上
顶起气密接头。
55402-F8-00
c
注意
切勿损伤输气管。
3
安装气密接头。
从上向下按，安装新的气密接头。注意将有标记的
一面为正面。
55403-F8-00
c
注意
如果不对准方向安装，尘屑有可能进入输气管。
4
确认动作。
1. 安装送料器。
2. 打开 [ 装置 ] 按钮的「送料器」图标画面，
实施 ON/OFF( 开／关 ) 动作。
气密接头的拆卸
Step 2
气密接头
六角扳手
气密接头的安装
Step 3
标记的朝向
标记
4-3
4
3.排出器阀的更换
1
切断气源和电源。
将机器左下面板内的供气 / 排气开关向右旋转，
切断气源。再退出软件系统，关闭机器电源。
55404-F8-00
2
剪断线束的捆扎带。
用剪钳剪断贴装头机架上部将全部线束捆扎在一起
的捆扎带。
c
注意
切勿误剪断线束。
3
拔下插头。
拔下要更换的贴装头的喷气阀插头和排出器阀
插头。（排出器阀的插头在里侧）
55405-F8-00
4
取出喷气阀。
将贴装头机架上部的线束拨向里侧后，从贴装头
机架的空隙可以看见喷气阀的固定螺钉。用十字
精密螺丝刀拧松要更换的贴装头喷气阀的两颗固
定螺钉并取下喷气阀。
55406-F8-00
c
注意
切勿丢失喷气阀背面的密封垫圈。
切断气源
Step 1
供气／排气开关
拔下插头（YG200L）
Step 3
取下喷气阀的插头(外侧)
和排出器阀的插头(内侧)
取出喷气阀
Step 4
喷气阀
十字精密螺丝刀
4-4
4
5
取出排出器阀。
取出喷气阀就可以看到排出器阀。用十字精密螺丝
刀拧松排出器阀的两根固定螺钉，取出排出器阀。
55407-F8-00
c
注意
切勿丢失排出器阀背面的密封垫圈。
6
安装新的排出器阀。
按 Step4、5 相反的顺序，安装新的排出器阀。
c
注意
不要忘记装上密封垫圈，安装时注意密封垫圈的正反，
并不要被夹住。
7
将插头插入原位。
将已更换排出器阀的贴装头的喷气阀插头和排出器
阀插头插入原位。
8
确认排出器阀的动作状态。
接通气源和主电源，确认没有异常数值产生。

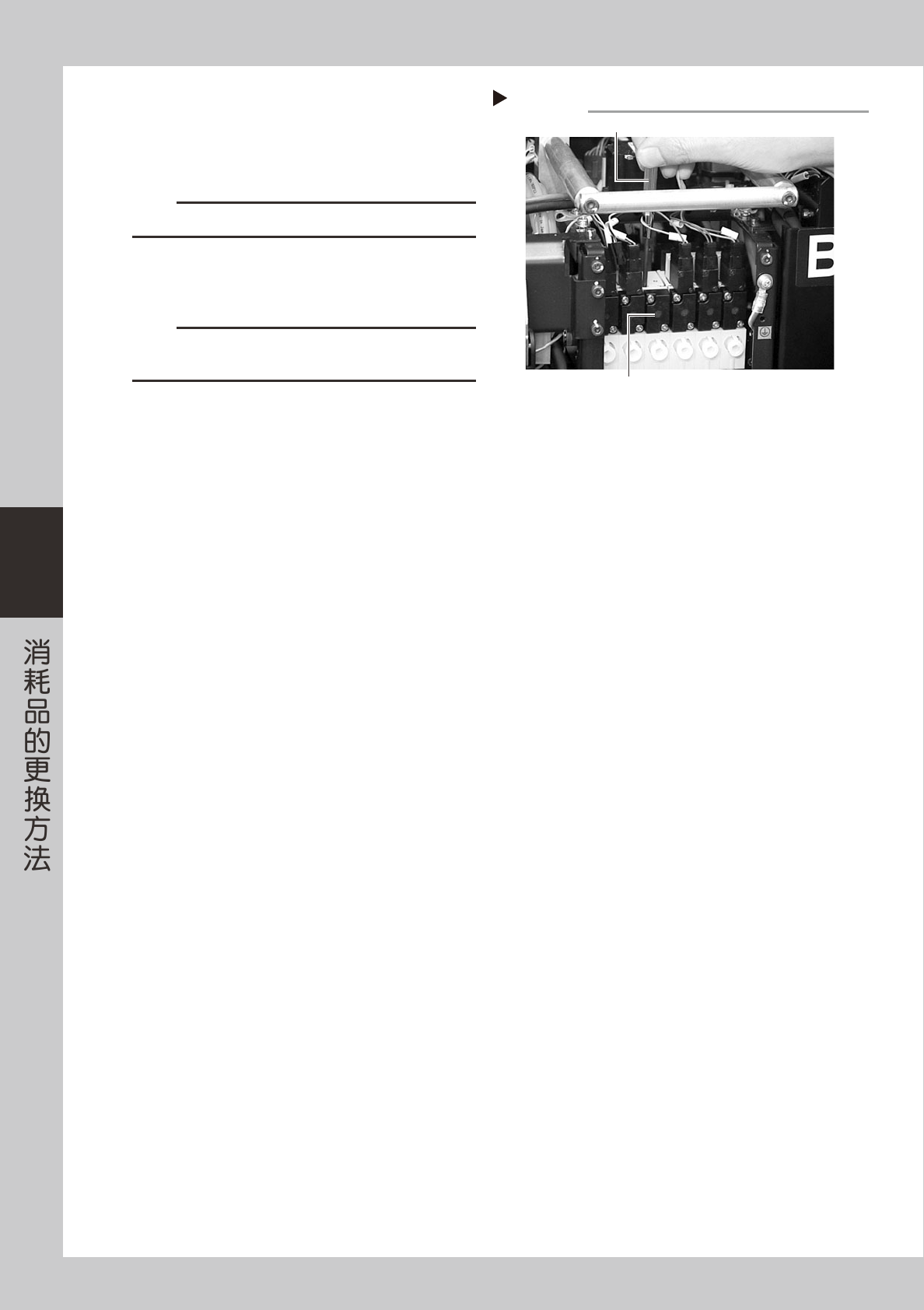

取出排出器阀
Step 5
排出器阀
十字槽精密螺丝刀
