4-3
4
3.排出器阀的更换
1
切断气源和电源。
将机器左下面板内的供气 / 排气开关向右旋转，
切断气源。再退出软件系统，关闭机器电源。
55404-F8-00
2
剪断线束的捆扎带。
用剪钳剪断贴装头机架上部将全部线束捆扎在一起
的捆扎带。
c
注意
切勿误剪断线束。
3
拔下插头。
拔下要更换的贴装头的喷气阀插头和排出器阀
插头。（排出器阀的插头在里侧）
55405-F8-00
4
取出喷气阀。
将贴装头机架上部的线束拨向里侧后，从贴装头
机架的空隙可以看见喷气阀的固定螺钉。用十字
精密螺丝刀拧松要更换的贴装头喷气阀的两颗固
定螺钉并取下喷气阀。
55406-F8-00
c
注意
切勿丢失喷气阀背面的密封垫圈。
切断气源
Step 1
供气／排气开关
拔下插头（YG200L）
Step 3
取下喷气阀的插头(外侧)
和排出器阀的插头(内侧)
取出喷气阀
Step 4
喷气阀
十字精密螺丝刀

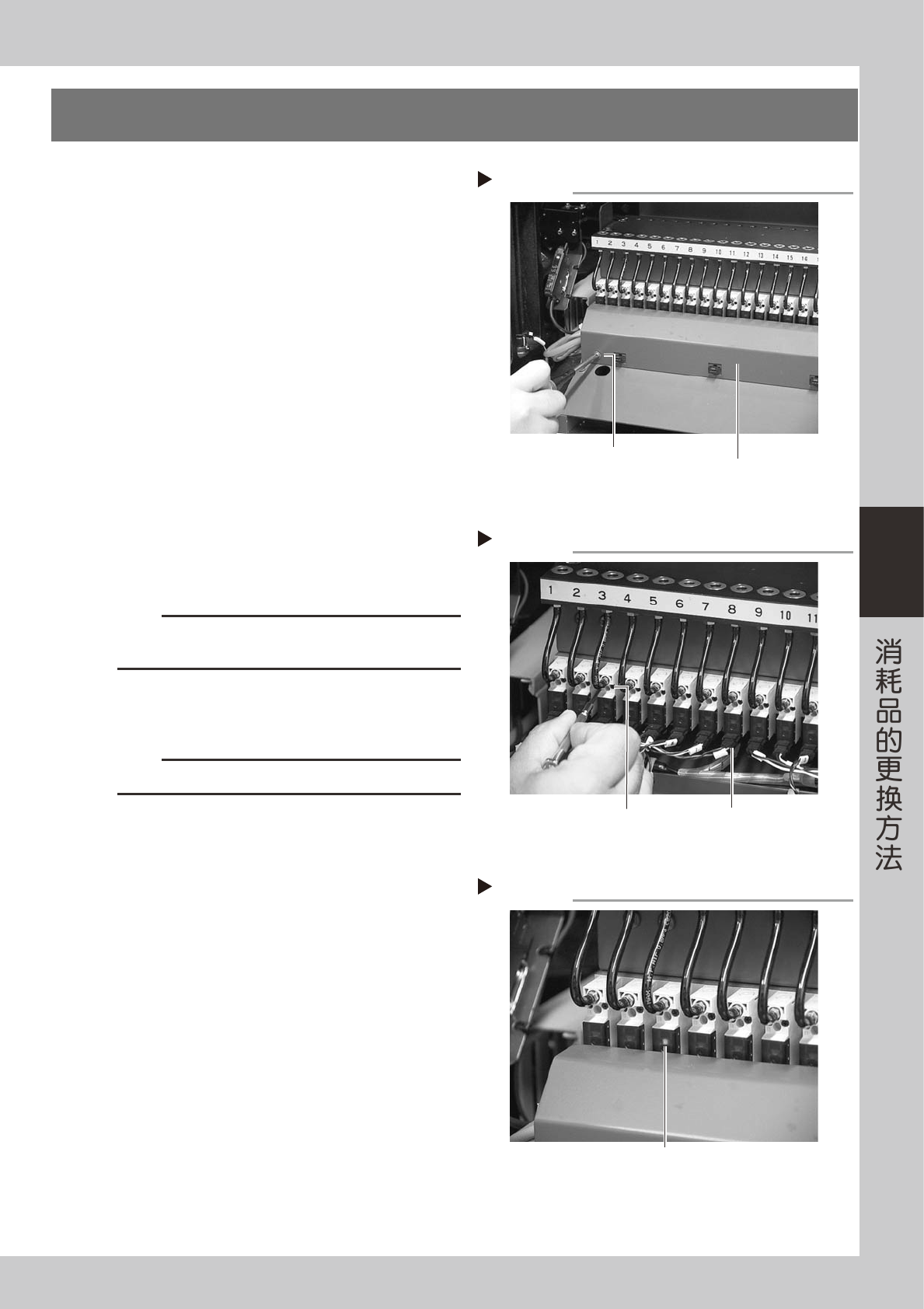

4-4
4
5
取出排出器阀。
取出喷气阀就可以看到排出器阀。用十字精密螺丝
刀拧松排出器阀的两根固定螺钉，取出排出器阀。
55407-F8-00
c
注意
切勿丢失排出器阀背面的密封垫圈。
6
安装新的排出器阀。
按 Step4、5 相反的顺序，安装新的排出器阀。
c
注意
不要忘记装上密封垫圈，安装时注意密封垫圈的正反，
并不要被夹住。
7
将插头插入原位。
将已更换排出器阀的贴装头的喷气阀插头和排出器
阀插头插入原位。
8
确认排出器阀的动作状态。
接通气源和主电源，确认没有异常数值产生。
取出排出器阀
Step 5
排出器阀
十字槽精密螺丝刀
4-5
4
4.送料器阀的更换
1
关闭机器的电源。
退出应用程序 (VGOS), 向左旋转机器的电源开关，
关闭电源。
2
切断气源。
打开背面机盖，取下气源输气管。
3
拆卸线束外罩。
用十字螺丝刀拆下固定线束外罩的螺钉。
55408-F8-00
4
拆卸送料器阀。
1. 拔下要更换阀的插头。
2. 用精密螺丝刀拆下送料器阀。
55409-F8-00
5
拔出输气管。
用刀具切断输气管并取出。
6
安装送料器阀和外罩。
按 Step3、4 相反的顺序，安装送料器阀和外罩。
c
注意
不要忘记装上密封垫圈，安装时注意密封垫圈的正反，
并不要被夹住。
7
安装输气管。
将输气管安装在接头部。
c
注意
务必使用与阀门同捆包装的输气管。
8
确认送料器阀的动作。
1. 启动贴片机。
2. 安装送料器。
3. 按 [ 装置 ] 按钮，打开「送料器」图标画面，
实施 ON/OFF（开／关）动作，确认 LED 指示
灯的亮灯状况和送料器的运行动作。
55410-F8-00
拆卸线束外罩
Step 3
线束外罩
拆下两侧该处的螺钉
拆卸送料器阀
Step 4
送料器阀的插头
拆下该处的两根螺钉
确认送料器阀的动作
Step 8
LED指示灯
