4-7
4
6.贴装头上下阀
特定贴装头的上下动作异常时，或选择低速但不进行低速运行时，可以判断为贴装头上下阀或贴装头上下速度
切换阀异常。以下具体说明贴装头上下阀及低速阀动作的确认方法和更换方法。

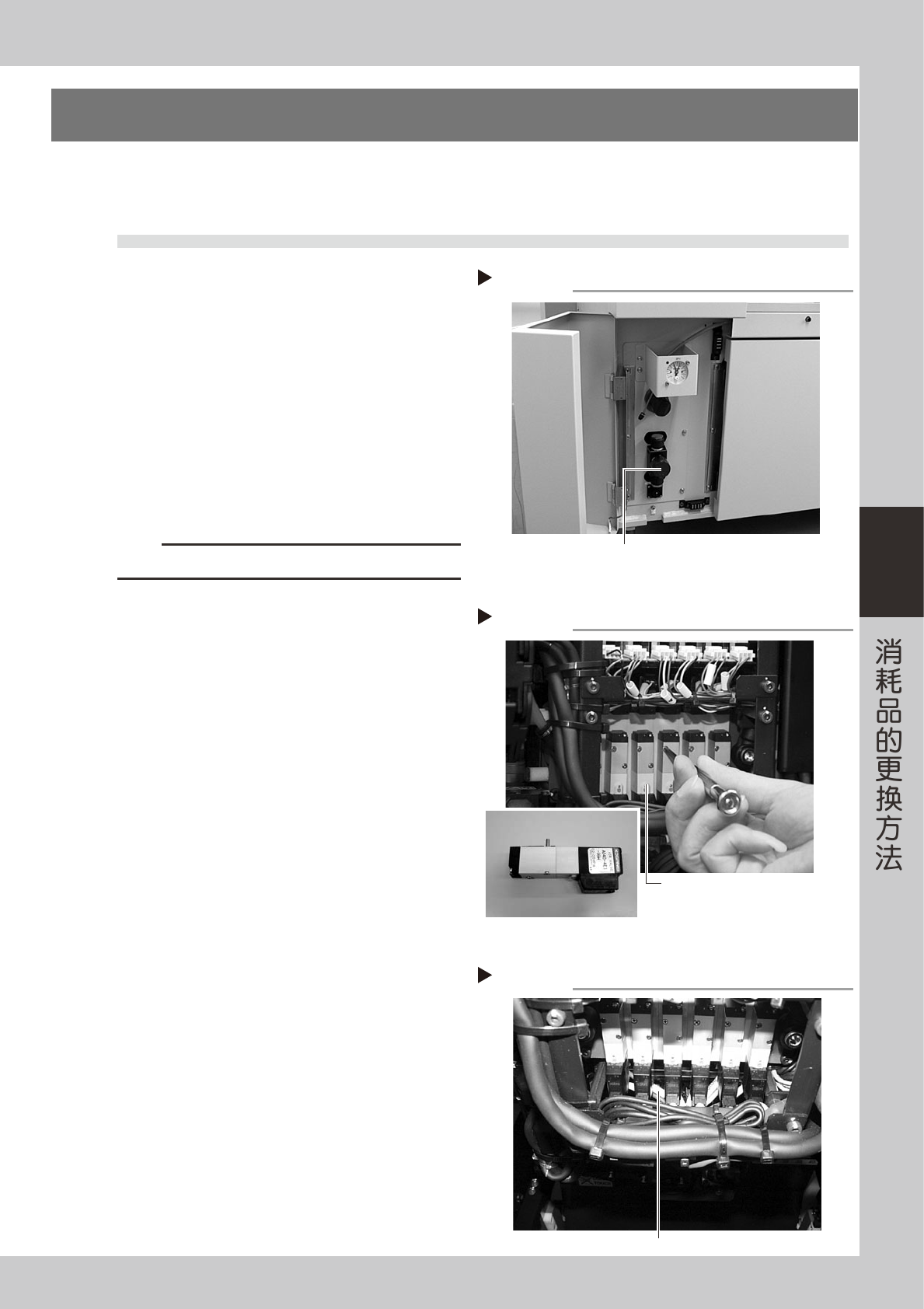

6.1 贴装头上下阀的更换
1
切断气源和机器的电源。
将机器左下面板内的供气／排气开关向右旋转，
切断供气后，再关闭机器的电源开关。
55414-F8-00
2
拔下插头。
拔下要更换的贴装头的上下阀插头。
3
取下贴装头上下阀。
用十字精密螺丝刀拧松贴装头上下阀的两根固定
螺钉，取下贴装头上下阀。
55415-F8-00
c
注意
切勿丢失贴装头上下阀和复式接头之间的 O 形圈和衬垫。
4
安装新的贴装头上下阀。
1. 将 O 形圈、衬垫嵌入复式接头处。
2. 用十字精密螺丝刀拧紧两根固定螺钉，将贴装
头上下阀装在复式接头上。
55416-F8-00
5
将插头插入原位。
将已完成更换的贴装头上下阀的插头插入原位。
6
确认贴装头上下动作。
接通气源和电源，确认贴装头上下的运行动作。
切断气源
Step 1
供气／排气开关
拔出插头和拆下阀
Step 2,3
贴装头上下阀
安装新的贴装头上下阀
Step 4
贴装头上下阀的插头
4-8
4

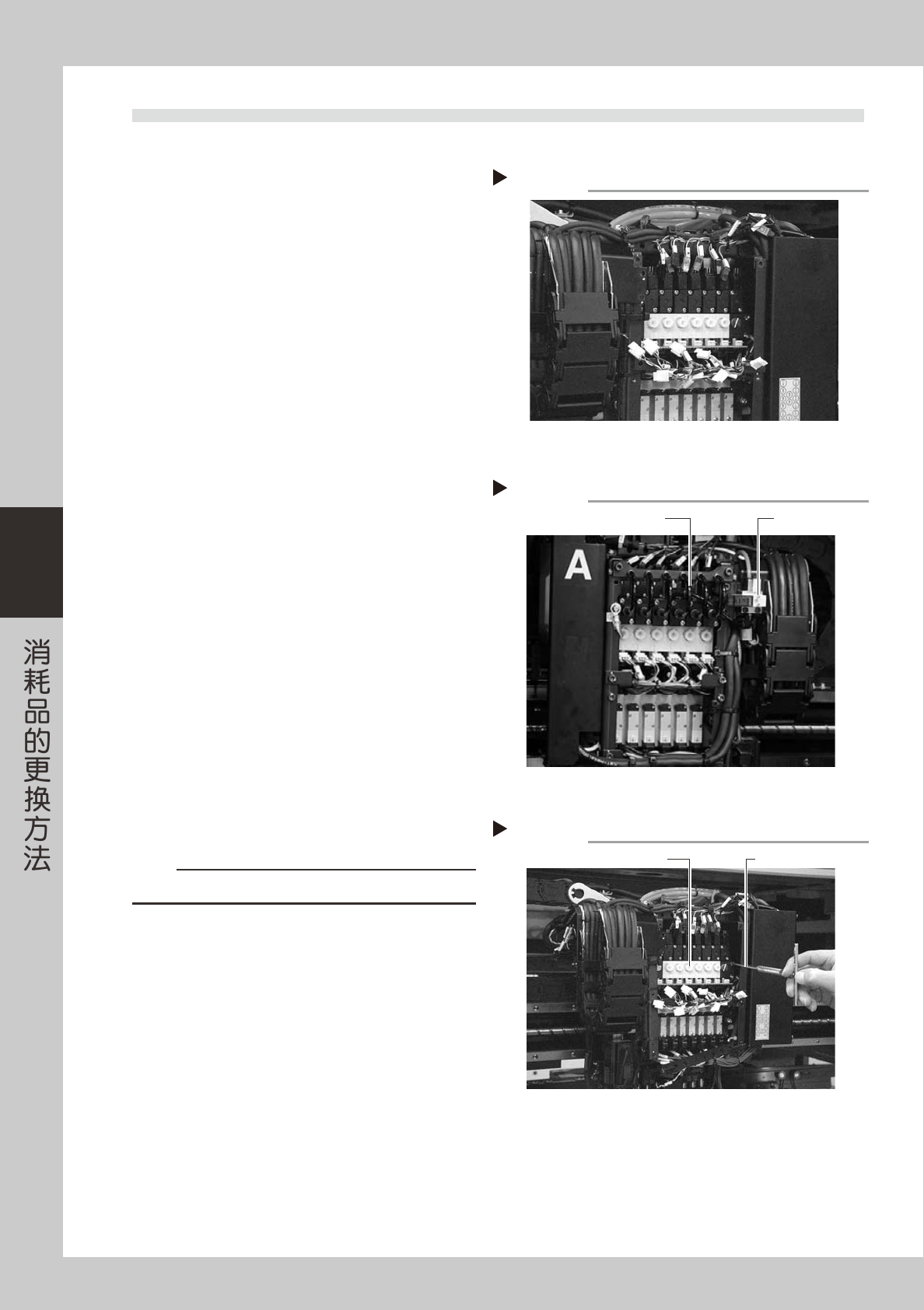

6.2 低速阀的更换
本节主要介绍切换贴装头上下速度的低速阀的更换方法。
1
切断气源和机器的电源。
将机器左下方面板内的供气／排气开关向右旋转，
切断供气后，再关闭机器的电源开关。
2
拔下插头。
将排出器阀、贴装头上下阀、真空传感器、接地线
等的插头全部拔下。
3
拆下输气管和接地线。
1. 将连接排出器阀、上下动作阀的输气管从接头
处取下。
2. 用十字螺丝刀拆下连接贴装头上部机架的接地
线。
55417-F8-00
4
拆卸下降端传感器的支撑架。
用六角扳手（3）拆下安装下降端传感器支撑架的
两根螺栓，取下支撑架。
5
拆卸贴装头机架上部的固定螺栓。
1. 拆卸贴装头机架上部的固定螺栓。
2. 旋松贴装头 I/O 面罩下方的 M3 螺栓。
3. 拔下连接在 I/O 配电板上的线束插头，向前
推下贴装头部的机架。
4. 拔下吸嘴轴排气用的输气管。（只限 YG200L）
5. 用六角扳手拆卸吸嘴轴排气阀用的复式接头。
（只限 YG200L）
55400-F4-00
6
取下排出装置。
用六角扳手（2.5）拆下安装排出装置的 4 根固定
螺栓，取下排出装置。
55418-F8-00
c
注意
切勿丢失 O 形圈。
拔下插头
Step 2
拆卸复式接头、输气管
Step 5-4,5
吸嘴轴排气用输气管 复式接头
取出排出装置
Step 6
供气／排气开关
六角扳手（M2.5）
4-9
4
7

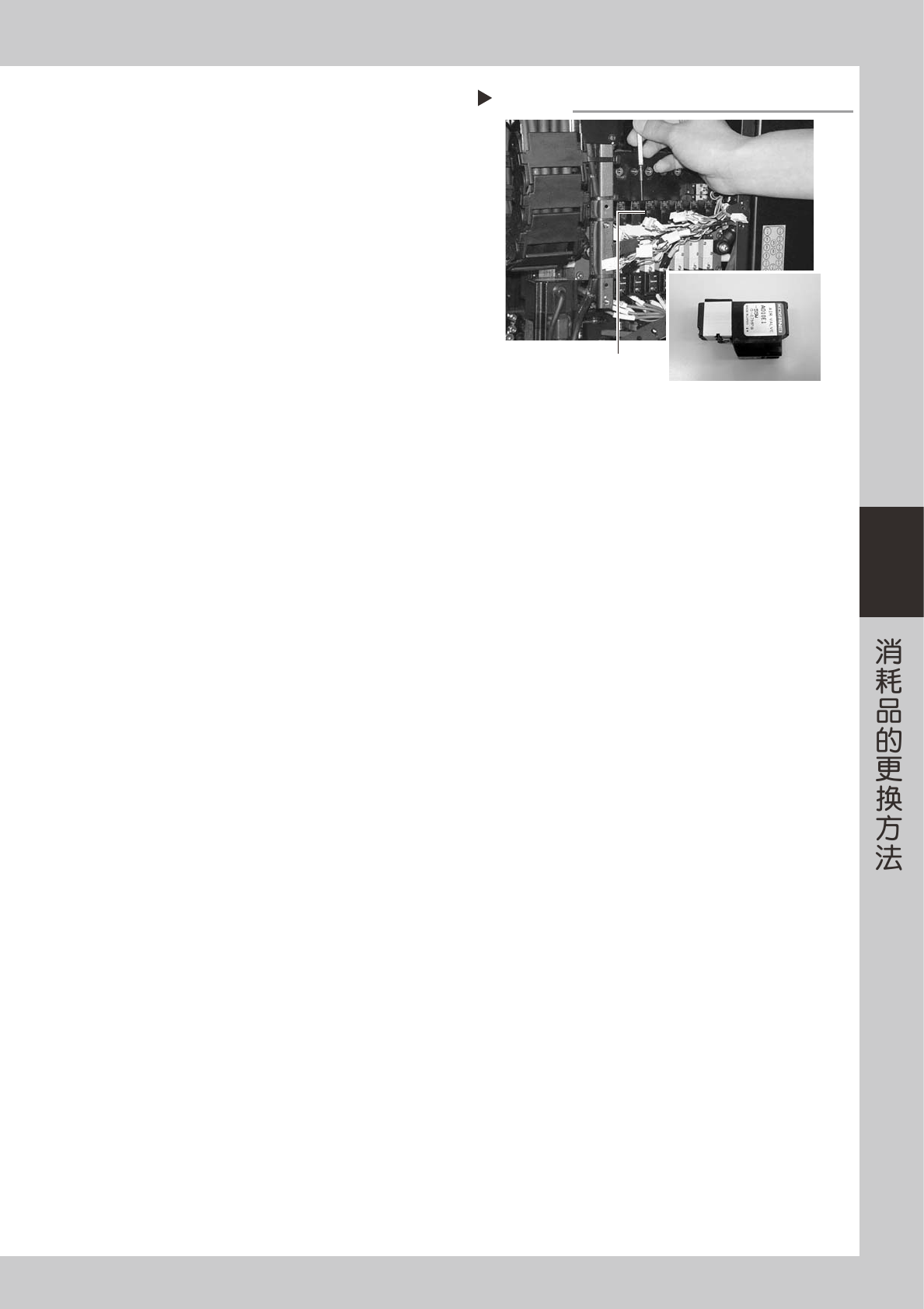

更换低速阀。
1. 用十字精密螺丝刀拆下要更换的低速阀的两根
固定螺钉，取下低速阀。
2. 安装新的低速阀。
55419-F8-00
8
将取下的零件全部按原样安装。
按与 Step2 〜 6 相反的顺序组装排出装置、贴装头
部机架螺栓、接插件等。
9
确认贴装头的低速动作。
接通气源和电源，确认贴装头的低速运行动作。
拆卸低速阀
Step 7
低速阀
