X-axeln består i princip av följande huvudenheter:
– Portalarm (pos 1 i bild 3.6 - 2
, sida 119)
– Huvudfäste med X-linjärmotor (primärdel) (pos 2 i bild 3.6 - 2
, sida 119)
– Linjärt vägmätsystem (pos 3 i bild 3.6 - 2
, sida 119)
– Styrning (pos 4 i bild 3.6 - 2
, sida 119)
– Permanentmagnet (sekundärdel av X-linjärmotorn) (pos 5 i bild 3.6 - 2
, sida 119)
– Kabelsläp (pos 8 i bild 3.6 - 2
, sida 119)
3
I huvudfästet (2) sitter följande komponenter:
– Undre portalkamera (kretskortkamera för optisk avkänning av kretskort) (pos 6 i bild 3.6
- 2, sida 119)
– Sats huvudkretskort (pos 7 i bild 3.6 - 2
, sida 119)
– Mätsystemets mäthuvud
– Collect&Place-huvud eller SIPLACE TwinHead
Portalarmen (pos 1 i bild 3.6 - 2
, sida 119) är tillverkad av kolfibermaterial. Denna teknologi ger
delsystemen en ytterst liten vikt vid extrem styvhet.
X-axeln drivs med en linjärmotor. Drivningens sekundärdel består av en permanentmagnet och är
monterad på portalarmen. Primärdelen är fastskruvad i huvudhållaren. Huvudhållaren är så kon-
struerad att den kan bära alla typer av ytmonteringshuvud - en ytterligare egenskap för den stora
flexibiliteten hos SIPLACE-automater.
3.6.3 Tekniska data för X-axeln
3
Drivning Direkt, linjärmotor
Max. hastighet 2,5 m/sek.
Slag 480 mm
Vägmätsystem Linjär metallskala
Skalans längd 520 mm
Upplösning 1 μm
Skötselinstruktion SIPLACE D3 3 Tekniska data för automaten
Från programversion SR.605.xx Utgåva 07/2008 SE 3.6 Portalsystem
121
3.6.4 Ingående komponenter - Y-axel
3

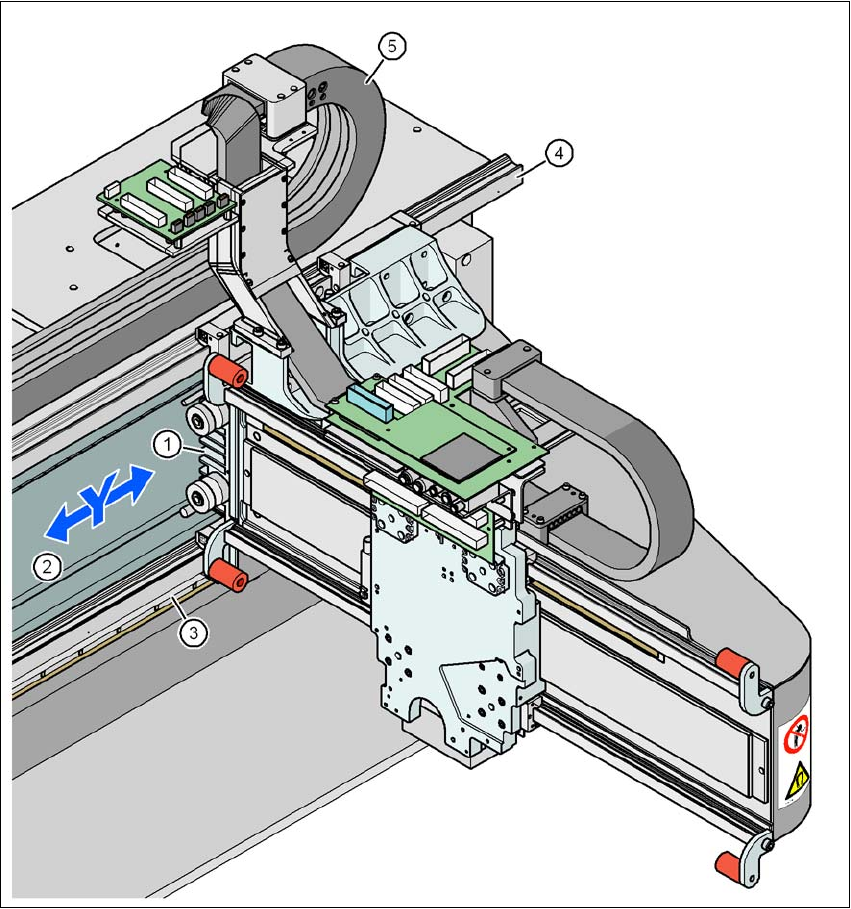

Bild 3.6 - 3 Ingående komponenter - Y-axel
(1) Y-linjärmotor (primärdel)
(2) Permanentmagnet (sekundärdel av Y-linjärmotorn)
(3) Linjärt vägmätsystem
(4) Styrning
(5) Kabelsläp
3 Tekniska data för automaten Skötselinstruktion SIPLACE D3
3.6 Portalsystem Från programversion SR.605.xx Utgåva 07/2008 SE
122
Y-axeln består i princip av följande huvudenheter:
– Y-linjärmotor (primärdel) (pos 1 i bild 3.6 - 3
, sida 121)
– Permanentmagnet (sekundärdel av Y-linjärmotorn) (pos 2 i bild 3.6 - 3
, sida 121)
– Linjärt vägmätsystem (pos 3 i bild 3.6 - 3
, sida 121)
– Styrning (pos 4 i bild 3.6 - 3
, sida 121)
– Kabelsläp (pos 5 i bild 3.6 - 3
, sida 121)
Y-axeln drivs med en linjärmotor. Sekundära delen av drivenheten består av permanentmagneter
och är infäst i maskinstativet. Primära delen är infäst med skruvförband i portalen.
3.6.5 Tekniska data för Y-axeln
Drivning Direkt, linjärmotor
Max. hastighet 2,5 m/s
Slag 1430 mm
Vägmätsystem Linjär metallskala
Skalans längd 1850 mm
Upplösning 1 μm
