Skötselinstruktion SIPLACE D3 3 Tekniska data för automaten
Från programversion SR.605.xx Utgåva 07/2008 SE 3.9 Matarenheter
153
3.9.8.11 Bandmatare 56 mm S DP för djupa fickor

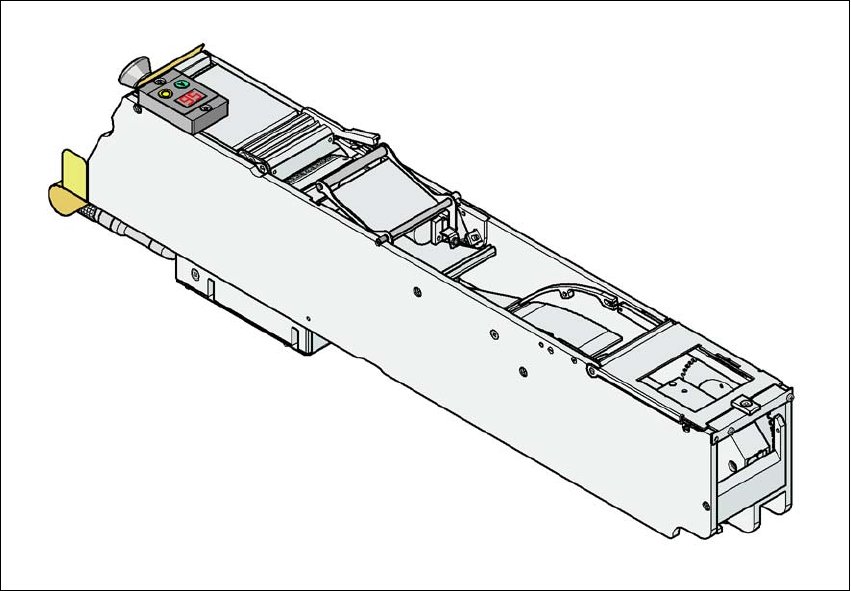

Bild 3.9 - 11 Bandmatare 56 mm S DP för djupa fickor
Artikelnr 00141195-xx
Bredd 66,6 mm
Spår per matare 1
Upptagna matare-ställplatser 2,5
Max. antal matare per maskin 4 x 6
Bandhöjd upp till 25 mm
Transportsteglängd från 4 till 68 mm in 4 mm - steg
Bandmaterial Blisterband
Max. komponenthöjd 24 mm
3 Tekniska data för automaten Skötselinstruktion SIPLACE D3
3.9 Matarenheter Från programversion SR.605.xx Utgåva 07/2008 SE
154
3.9.8.12 Bandmatare 72 mm S

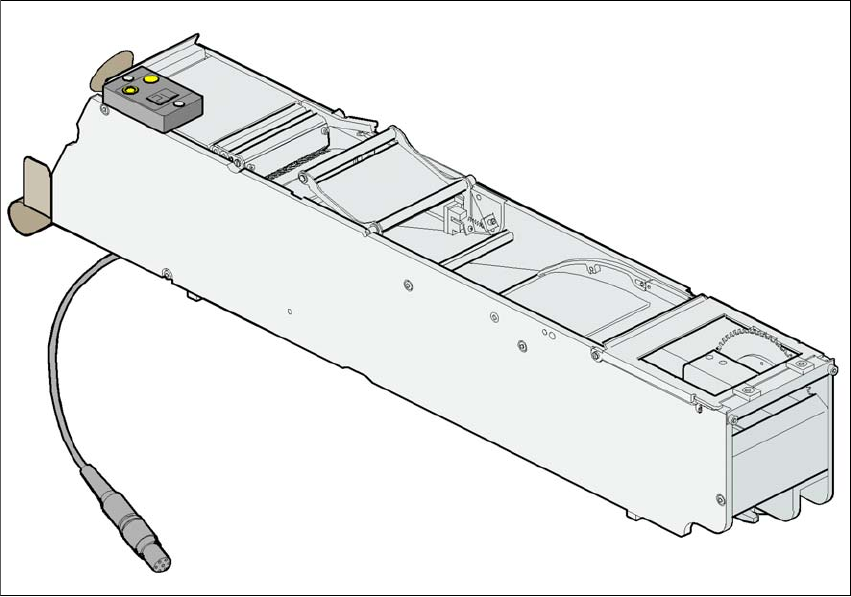

Bild 3.9 - 12 Bandmatare 72 mm S
Artikelnr 00141097-xx
Bredd 82,6 mm
Spår per matare 1
Upptagna matare-ställplatser 3
Max. antal matare per maskin 4 x 5
Komponentantal vid 7" rulle ca 2.000 st
Transportsteglängd från 4 till 80 mm in 4 mm - steg
Bandmaterial Blisterband
Max. komponenthöjd 14 mm
Skötselinstruktion SIPLACE D3 3 Tekniska data för automaten
Från programversion SR.605.xx Utgåva 07/2008 SE 3.9 Matarenheter
155
3.9.8.13 Bandmatare 88 mm S
Bild 3.9 - 13 Bandmatare 88 mm S
Artikelnr 00141070-xx
Bredd 98,6 mm
Spår per matare 1
Upptagna matare-ställplatser 3,5
Max. antal matare per maskin 4 x 4
Komponentantal vid 7" rulle ca 2.000 st
Transportsteglängd från 4 till 96 mm in 4 mm - steg
Bandmaterial Blisterband
Max. komponenthöjd 14 mm
