Parameter för Surftape-matare 3
Parametrarna för Surftape-mataren kan ändras på SIPLACE Pro-datorn.
Bandbredder 8/12/16 mm
Rekommenderade band- och komponent-
storlekar
8 mm: komponent 1 x 1 mm² - 2,3 x 2,3 mm²
12 mm: komponent 2,3 x 2,3 mm² - 5 x 5 mm²
16 mm: komponent 3,8 x 3,8 mm² - 9,5 x 9,5 mm²
Bandnoggrannhet för Bare Die på Surftape Bare Die-storlek till 2,3 x 2,3 mm²: +/- 100 μm, 6 σ
Bare Die-storlek över 2,3 x 2,3 mm²: +/- 200 μm, 6 σ
(räknat från fickans mittpunkt)
Nödvändigt avstånd mellan Bare Die-kant till
bandficka min. 0,4 mm
Utstötarnål Enkel- eller trippelnål, beroende på storlek för Die
Bandmaterial Metriskt
Bandnorm IEC 286-3, DIN-IEC-286, EIA 481 och JIS C 0806
Bandrullens diameter 7" till 15"
Matarens ställyta 1 ställplats på komponentbordet
3 Tekniska data för automaten Skötselinstruktion SIPLACE D3
3.9 Matarenheter Från programversion SR.605.xx Utgåva 07/2008 SE
160
3.9.9 Waffle-Pack-hållare
Artikelnr 00116430-01 Hållare för stora Waffle-Pack (260 x360mm²)
Artikelnr 00116432-01 Hållare för små Waffle-Pack (136 x360mm²)
3
3.9.9.1 Beskrivning
Waffle-Pack-hållaren är en anordning för upptagning av JEDEC-Waffle-Pack i vilka komponenter
ställs till förfogande. Hållaren ställs såsom en matare på komponentbordet. Ytmagasinen byts för
hand.
Uppsättningen av hållarna är lämpligt när endast ett fåtas komponenttyper ur ett Waffle-Pack skall
monteras.
3.9.9.2 Tekniska data
3
Hållare för stora ytmagasin
Dimensioner LxBxH 425 x 264 x 113 mm³
Ställplatsbeläggning på
komponentbordet
9
Inställningsmöjligheter Ställplatser 2 och 4
Ytmonteringshuvud-spektrum TH, C&P6, C&P12
hållare för små ytmagasin
Dimensioner LxBxH 425 x 140 x 113 mm³
Ställplatsbeläggning på
komponentbordet
5
Skötselinstruktion SIPLACE D3 3 Tekniska data för automaten
Från programversion SR.605.xx Utgåva 07/2008 SE 3.9 Matarenheter
161
3.9.9.3 Montering
3

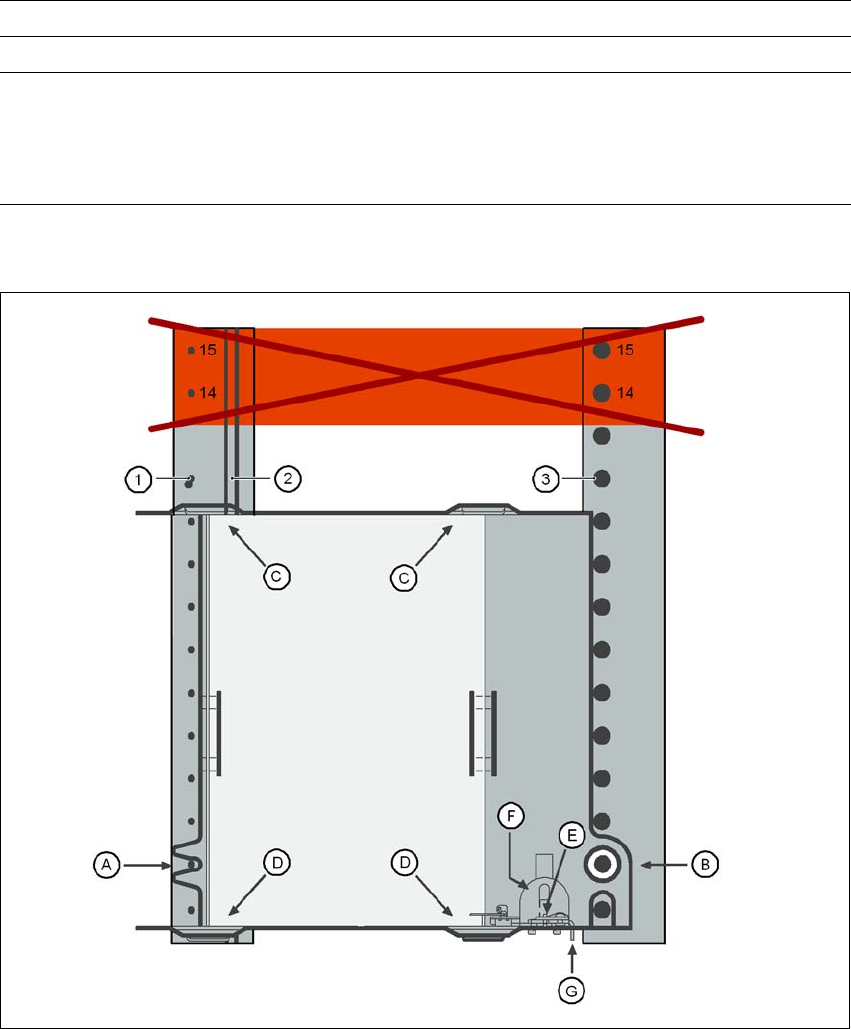

Bild 3.9 - 17 In/utbyggnad
(1) Centreringsstift
(2) Magnetlist
(3) Kalott
(14), (15) Denna position får inte användas.
Inställningsmöjligheter Ställplatser 2 och 4
Ytmonteringshuvud-spektrum TH, C&P6, C&P12
Max. Waffle-Pack-höjd
inklusive komponenter
C&P12
C&P6
TH
12,5 mm
12,5 mm
28,5 mm
