3 Tekniska data för automaten Skötselinstruktion SIPLACE D3 3.10 Komponentvagn Från programversion SR.605.xx Utgåva 07/2008 SE 166 ANM: Vid exte rna laddningsplat ser behöver ni för komponentvagnen en extra spä nningsmat…
Skötselinstruktion SIPLACE D3 3 Tekniska data för automaten
Från programversion SR.605.xx Utgåva 07/2008 SE 3.10 Komponentvagn
165
3.10 Komponentvagn
Artikelnr 00119622-xx Komponentvagn, SIPLACE HF/X/D3
Till automaten kan upp till fyra komponentvagnar dockas till. Ställplatsnumreringen finner ni i ned-
anstående bild.
3

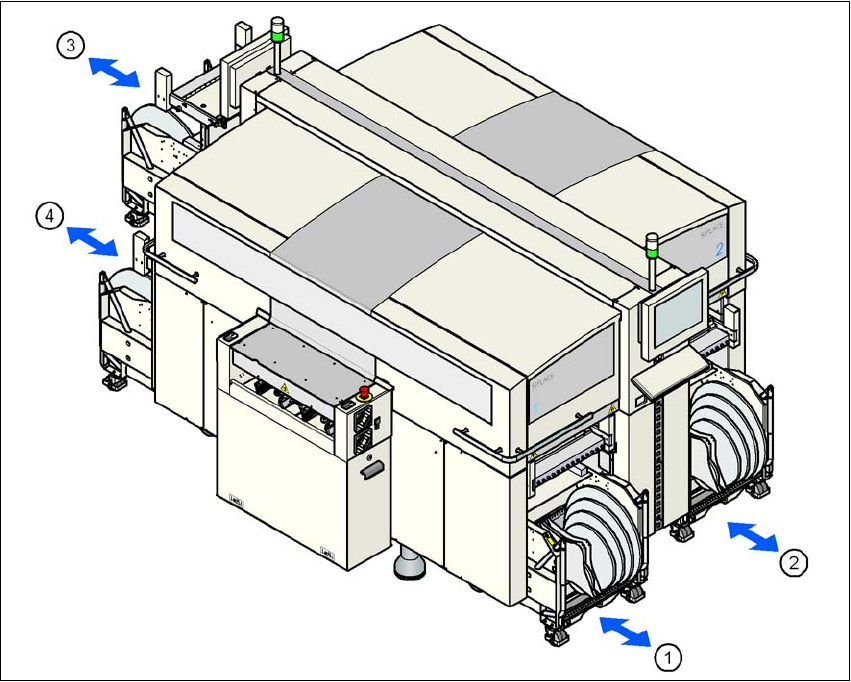

Bild 3.10 - 1 Komponentvagnens ställplatser
(1) Ställplats 1
(2) Ställplats 2
(3) Ställplats 3
(4) Ställplats 4
(T) Transportriktning för kretskort
Komponentvagnarna är självständiga moduler, som kan laddas med matare vid en extern ladd-
ningsplats. Byte av komponentvagn kräver därför bara ett kort uppehåll i produktionsprocessen.
3 Tekniska data för automaten Skötselinstruktion SIPLACE D3
3.10 Komponentvagn Från programversion SR.605.xx Utgåva 07/2008 SE
166
ANM:
Vid externa laddningsplatser behöver ni för komponentvagnen en extra spänningsmatning (se
avsnitt 3.10.6, sidan 171).
3

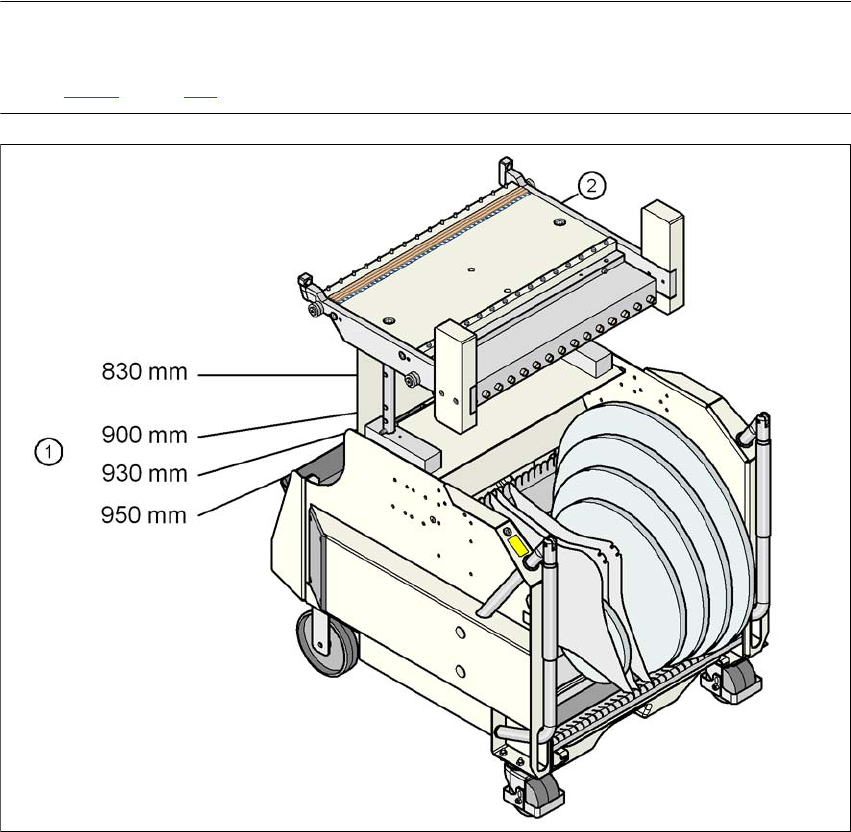

Bild 3.10 - 2 Komponentvagn med en kretskortstransporthöjd på 950 mm
3
(1) Hål för kretskortstransportörshöjder 830 - 950 mm i styrpelarna
(2) Komponentvagns-bord
3.10.1 Ingående komponenter
Komponentvagnen består i princip av stativ, komponentbord för anslutning till matare, kommuni-
kationsenhet, bandrullebehållare och avfallsbehållare.
Skötselinstruktion SIPLACE D3 3 Tekniska data för automaten
Från programversion SR.605.xx Utgåva 07/2008 SE 3.10 Komponentvagn
167
3

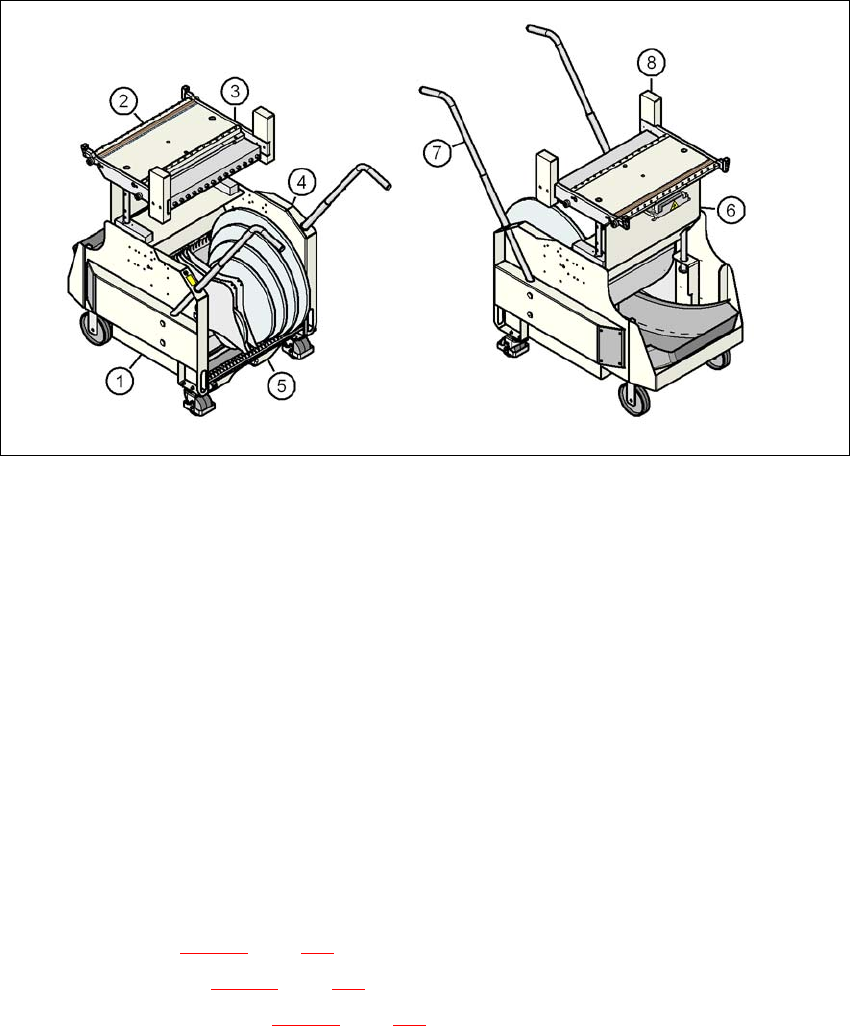

Bild 3.10 - 3 Komponentvagn: vy från front och baksida
(1) Chassi
(2) Komponentbord
(3) Kommunikationsenhet
(4) Bandrullebehållare
(5) Avfallsbehållare
(6) Gränssnitt för strömförsörjning, kommunikation, säkerhetsslinga och tryckluftsmatning för
bulklådematare
(7) Handtag
(8) beröringsskydd
3
3
3.10.2 Beskrivning
Chassit (pos 1 i bild 3.10 - 3, sida 167) går lätt och är lätt manövrerbart.
Handtagen (pos 7 i bild 3.10 - 3
, sida 167) kan fällas upp eller ner.
Komponentbordet (pos 2 i bild 3.10 - 3
, sida 167) har en kapacitet på maximal 15 ställplatser för
matare med 30 mm bredd. Matarna centreras med centrerstift och kulkalotter mekaniskt på bor-
det. Över en separat tryckluftlist matas mataren med tryckluft.
Under komponentbordsplattan, befinner sig gränssnitten för strömförsörjningen, kommunikatio-
nen och säkerhetsslingan (pos 6). Tryckluftsmatningen för bulklådemataren kommer också över
detta gränssnitt.
