Skötselinstruktion SIPLACE D3 3 Tekniska data för automaten Från programversion SR.605.xx Utgåva 07/2008 SE 3.10 Komponentvagn 169 3.10.4 Mått och tyngd punkt 3 Bild 3.10 - 4 Mått, alla mått i mm Komponentvagne ns tyngdp…
3 Tekniska data för automaten Skötselinstruktion SIPLACE D3
3.10 Komponentvagn Från programversion SR.605.xx Utgåva 07/2008 SE
168
ANM
Alla komponentvagnar eller Matrix-Tray-växlare måste vara dockade till automaten för att den
skall kunna köras. Automat kopplar annars om till NÖDSTOPP. Monteringen avbryts.
Kommunikationsenheten (pos 3 i bild 3.10 - 3
, sida 167) matar mataren med de nödvändiga spän-
ningarna och styrsignalerna.
Bandrullebehållaren (pos 4 i bild 3.10 - 3
, sida 167) tar i standardutförande bandrullar upp till 17"
(432 mm) storlek. På undersidan av chassit finns den utdragbara bandavfallsbehållaren (pos 5 i
bild 3.10 - 3
, sida 167). Det avklippta överflödiga banden hamnar via en glidbana i avfallsbehålla-
ren, som regelbundet måste tömmas.
3.10.3 Tekniska data
3
3
3
3
Längd x bredd
728 x 592 mm²
752 x 592 mm² med avfallsbehållare
Höjd
830 mm vid kretskortstransporthöjd 830
mm
900 mm vid kretskortstransporthöjd 900
mm
930 mm vid kretskortstransporthöjd 930
mm
950 mm vid kretskortstransporthöjd 950
mm
Kretskortstransporthöjd
830 mm ± 15 mm (standard)
900 mm ± 15 mm (tillval)
930 mm± 15 mm (tillval)
950 mm ± 15 mm (SMEMA-tillval)
Vikt
Utan matare
Med matare på alla ställplatser
88,9 kg
143,7 kg
Spoldiameter
Standard
Maximal
Till 432 mm (17")
483 mm (19")
Ställplatser för matare Max. 15
Skötselinstruktion SIPLACE D3 3 Tekniska data för automaten
Från programversion SR.605.xx Utgåva 07/2008 SE 3.10 Komponentvagn
169
3.10.4 Mått och tyngdpunkt
3

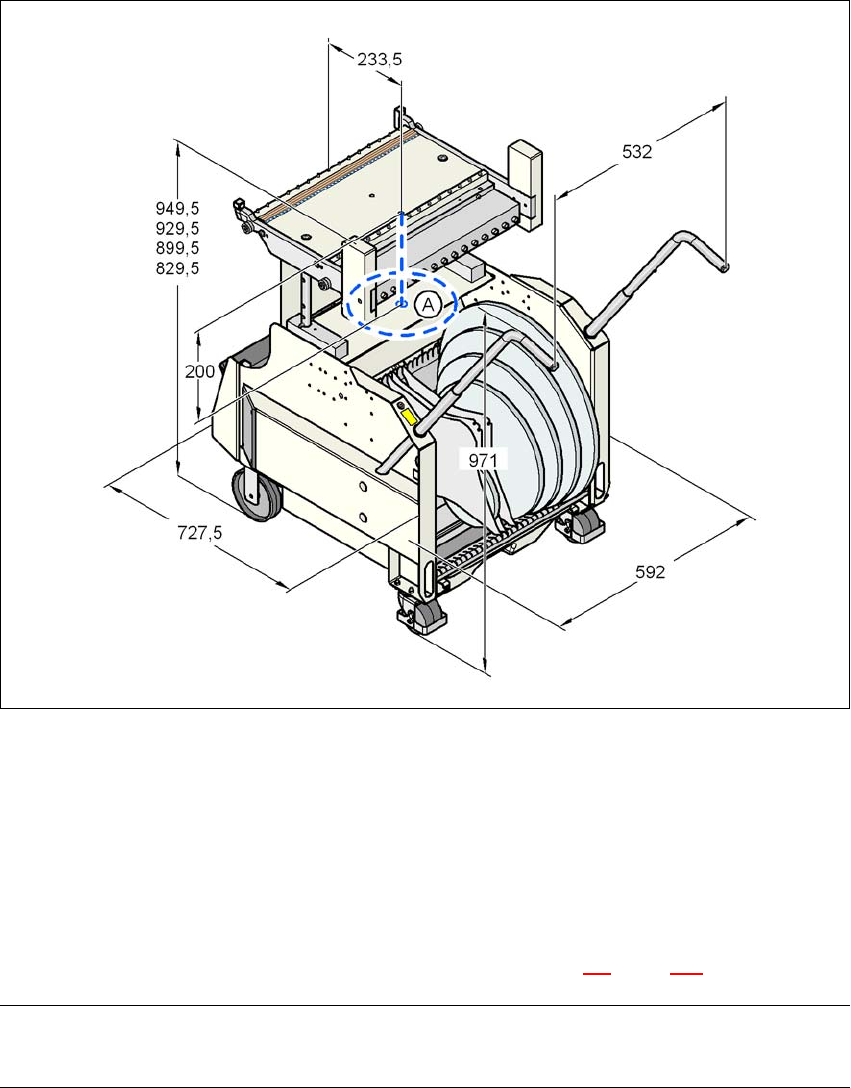

Bild 3.10 - 4 Mått, alla mått i mm
Komponentvagnens tyngdpunkt (A) fastställs under följande villkor:
– Komponentvagnen är inställd för kretskort-transportörhöjd 830 mm.
3.10.5 Bandbehållare
Bandbehållaren kan ta spolar med upp till 19" diameter. Använd insticksaxlar när ni bearbetar spo-
lar från 15" diameter. Insättningen av skiljeplåtar beskrivs i avsnitt 5.5
sidan 266.
ANM
För optimal drift rekommenderar vi att använda insticksaxlar för en diameter från 15".
3 Tekniska data för automaten Skötselinstruktion SIPLACE D3
3.10 Komponentvagn Från programversion SR.605.xx Utgåva 07/2008 SE
170
3

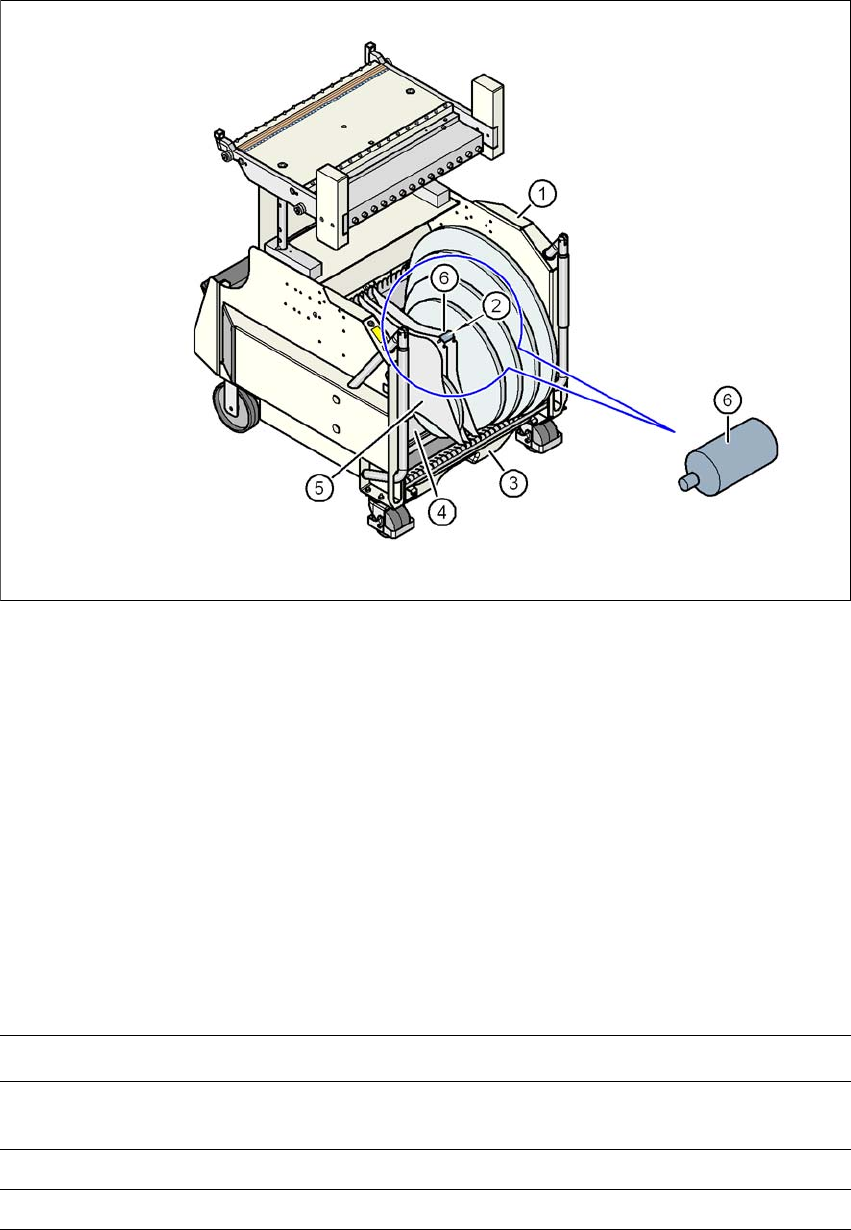

Bild 3.10 - 5 Komponentvagn med bandbehållare
(1) Komponentvagn
(2) Placering för insticksaxlar
(3) Bandavfallsbehållare
(4) Bandbehållare
(5) Skiljeplåt
(6) Insticksaxel (förstoring)
3.10.5.1 Bandrullens diameter beroende på kretskortstransporthöjden
3
Tillval – Med hållare för 3 bandrullar
Kretskortstransporthöjden i
komponentvagnen
Bandrullens diameter Bandrullens diameter
830 mm 17" 15"
900 mm 19" 17"
