00195771-0102_UM_D3_SR605_SV - 第172页
3 Tekniska data för automaten Skötselinstruktion SIPLACE D3 3.10 Komponentvagn Från programversion SR.605.xx Utgåva 07/2008 SE 172 3 Bild 3.10 - 6 T ryckluft sm atning för bulklådematare (1) Förslutningspropp på komponen…
Skötselinstruktion SIPLACE D3 3 Tekniska data för automaten
Från programversion SR.605.xx Utgåva 07/2008 SE 3.10 Komponentvagn
171
3.10.6 Extern spänningsförsörjning för komponentvagn
Artikelnr 00119781-xx Extern spänningsförsörjning, komponentvagn, D1/D2/ D3/HF/X
För att hålla tidsintervaller för en omställning så korta som möjligt kan komponentvagnen förbere-
das vid en extern omställningsplats. Här kan de olika matarfunktionerna och inställningarna kon-
trolleras. Därutöver erbjuds extern strömförsörjning. Komponentvagnen matas med nödvändig
driftspänning och tryckluft via en försörjningskabel.
3.10.6.1 Tekniska data
Leveransen omfattar en europanormad nätkabel, en USA-normad nätkabel och en förbindelseka-
bel mellan spänningsförsörjning och komponentvagn.
3.10.7 Tryckluftsmatning för bulklådematare
Artikelnr 00142335-xx Bulkcase-luftfördelare komponentvagn SIPLACE HF/X/D3
Bulklådemataren kräver tryckluftsdrift. Tryckluftsmatning för bulklådematare erbjuds därför som
tillval.
Monteringen är enkel. Sedan tas förslutningsproppen (pos 1 i bild 3.10 - 6
, sida 172) på trycklufts-
anslutningen på komponentbordet (pos 2 i bild 3.10 - 6
, sida 172) bort. Därefter fästs trycklufts-
matningen (pos 3 i bild 3.10 - 6
, sida 172) med två skruvar DIN 912, M8x20 (pos 4 i bild 3.10 - 6,
sida 172
) på komponentbordet (pos 2) i bild 3.10 - 6 , sida 172. På baksidan av tryckluftsmat-
ningen finns fästklämmor (pos 5 i bild 3.10 - 6
). Klämmorna fixerar bulklådemataren till kompo-
nentbordet och ger problemfri tryckluftsmatning.
930 mm 19" 17"
950 mm 19" 19"
Nätspänning 230 V~ ± 5 %
120 V~ ± 5 %
Tryckluftsanslutning Max. 1,0 MPa (10 bar)
Utgångstryck Reglerbar med ventil
3 Tekniska data för automaten Skötselinstruktion SIPLACE D3
3.10 Komponentvagn Från programversion SR.605.xx Utgåva 07/2008 SE
172
3

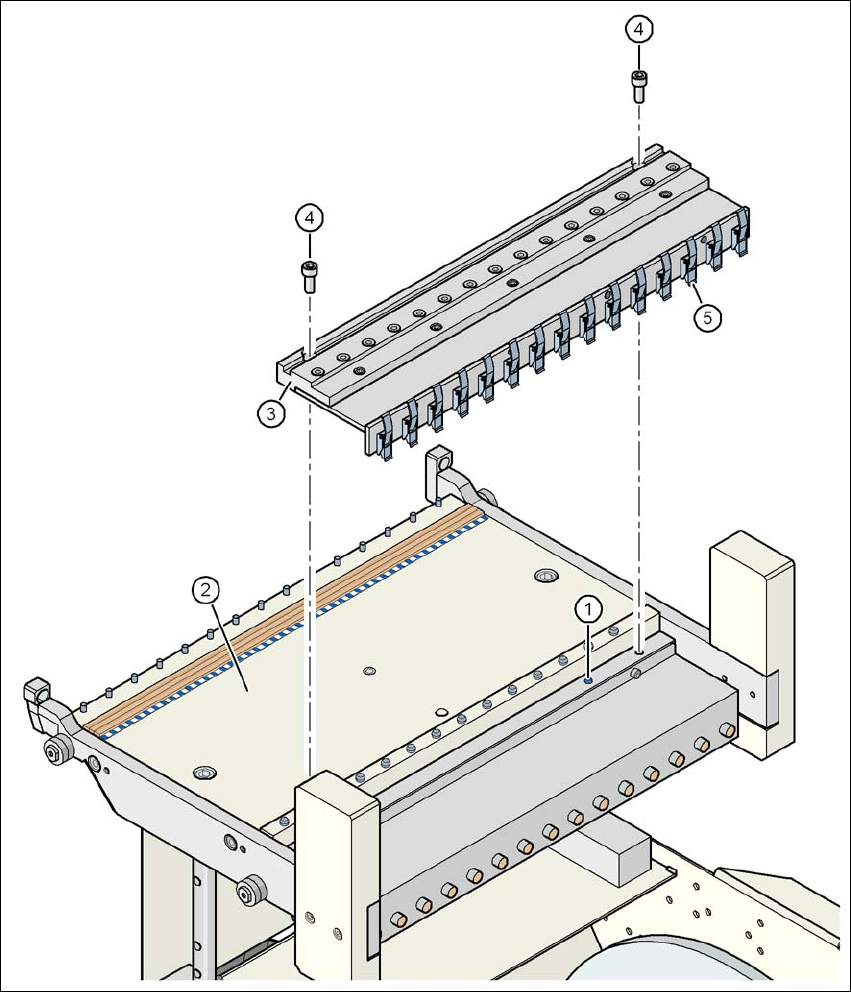

Bild 3.10 - 6 Tryckluftsmatning för bulklådematare
(1) Förslutningspropp på komponentbordet
(2) Komponentbord
(3) Tryckluftsmatning för bulklådematare
(4) Skruv DIN 912, M8x20
(5) Fästklämma
Skötselinstruktion SIPLACE D3 3 Tekniska data för automaten
Från programversion SR.605.xx Utgåva 07/2008 SE 3.10 Komponentvagn
173
3.10.8 Hållare för mellanliggande bandrulle i 3 x 8 mm S-matare
Artikelnr. 00119643-xx Adapterplatta för bandrullehållare
Artikelnr. 00141204-xx Bandrullehållare matarmodul 3 x 8 mm, V2
Matare av typ 3 x 8 mm S transporterar komponenterna till plockningsläge i tre matarspår. Band-
rullarna för de båda yttre spåren ligger mellan skiljeplåtarna i bandbehållaren. Den mellanliggande
bandrullen är monterad via de båda bandrullarna för de yttre spåren.
För den mellanliggande bandrullen behövs därför även:
– 1 adapterplatta för montering av bandrullehållaren (pos 1 i bild 3.10 - 7
),
– en bandrullehållare för två matare (pos 2 i bild 3.10 - 7
) och
– 1 avkortad omlänkningsrulle (pos 3 i bild 3.10 - 7
) för bandrullehållaren på ställplats 1 till kom-
ponentbordet.
Adapterplattan är monterad på komponentvagnen med fyra cylinderskruvar, bandrullehållarna
sticks in i de fyrkantiga hålen på adapterplattan.
3
Bild 3.10 - 7 Hållare för mellanliggande bandrulle i 3 x 8 mm matare
(1) Adapterplatta
(2) Bandrullehållare
(3) Omlänkningsrulle, avkortad
