4 Uppställning och idriftsättning Skötselinstruktion SIPLACE D3 4.1 Transport och leveranskonfigur ation F rån programversion SR.605.xx Utgåva 07/2008 SE 180 4.1.4 T ransport av automaten i transportlådan 4.1.4.1 Service…
Skötselinstruktion SIPLACE D3 4 Uppställning och idriftsättning
Från programversion SR.605.xx Utgåva 07/2008 SE 4.1 Transport och leveranskonfiguration
179
4

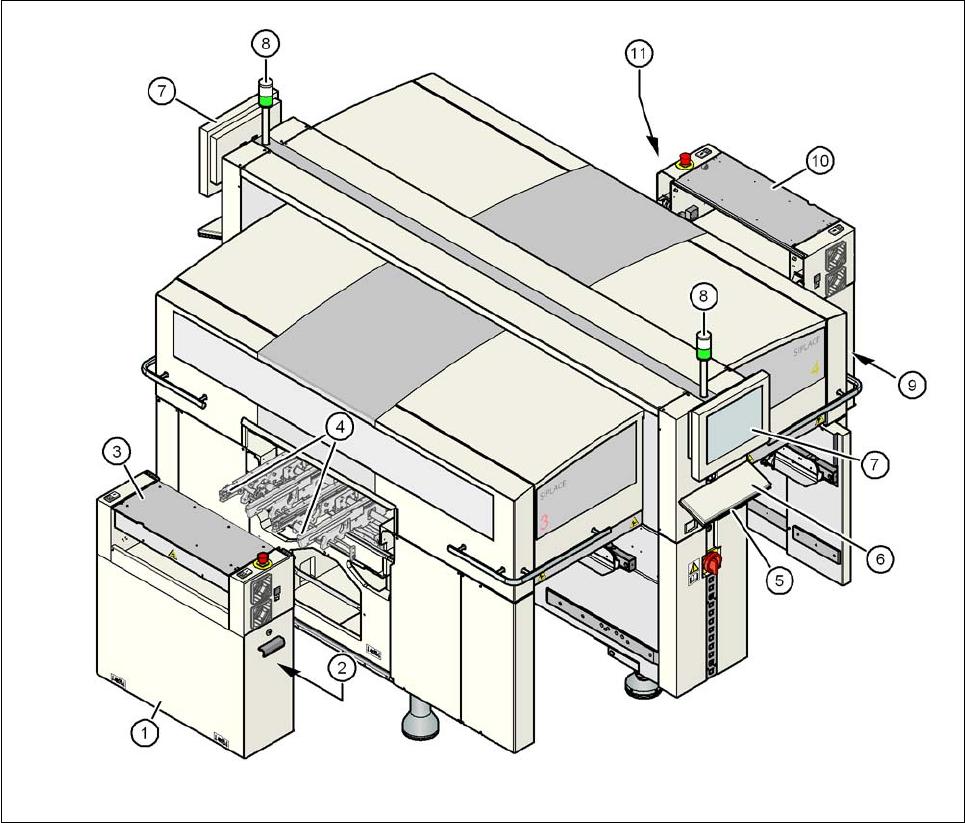

Bild 4.1 - 2 Automaternas leveransvillkor
(1) Påbyggnadssats för kretskortstransportörerna är vid leverans avmonterad.
(2) Axelenhet på kretskortsutmatningssidan - portal 3
(3) Kretskortstransportövertäckning
(4) Utmatningstransportör
(5) Uppläggningsplåt för tangentbord
(6) Tangentbord
(7) Monitor
(8) Varningslampa
(9) Datorenhet/Box-PC-enhet på kretskortsinmatningssidan
(10) Påbyggnadssats på kretskortsinmatningssidan - kan vid behov demonteras
(11) Axelenhet på kretskortsinmatningssidan - portaler 1 och 4
4 Uppställning och idriftsättning Skötselinstruktion SIPLACE D3
4.1 Transport och leveranskonfiguration Från programversion SR.605.xx Utgåva 07/2008 SE
180
4.1.4 Transport av automaten i transportlådan
4.1.4.1 Serviceerbjudande
Som service erbjuder SIPLACE en komplett integrering av SIPLACE-automater in i er produk-
tionslinje. På grund av vårt Know-how och de rätta verktygen och hjälpmedlen, är det möjligt att
genomföra en optimal installation. Förutsättning är dock att de i förväg bestämda nödvändiga in-
frastrukturåtgärderna är genomförda på er produktionsplats.
Tänk på att den säkraste transporten av automaten sker i transportlådan, eller åtminstone på sin
lastpall. Ni undviker därmed svåra skador på automaten, då exempelvis maskinfötterna kolliderar
med hinder.
4.1.4.2 Säkerhetsanvisningar
VARNING 4
– Följ de gällande olycksförebyggande föreskrifter som beträffar transport av tungt gods.
– Om ni vid transport av automaten, inte använder den i avsnitt 4.1.4.3
, sida 180 specificerade
gaffeltrucken, riskerar ni att maskinen tippar.
– Bär lämpliga skyddsskor för att undvika risken för klämskador på fötterna.
4.1.4.3 Transportmedel
Använd för transporten av automaten på pallen resp. i transportlådan, en gaffeltruck med följande
specifikationer:
Gaffellängd min. 1800 mm
Lyftkraft min. 6000 kg
Gaffelvidd min. 350 mm 4
4
Skötselinstruktion SIPLACE D3 4 Uppställning och idriftsättning
Från programversion SR.605.xx Utgåva 07/2008 SE 4.1 Transport och leveranskonfiguration
181
4.1.4.4 Ansatspunkter för gaffeltrucken på transportlådan resp. pallen
Sätt in gaffeltrucken bara på de ställen som är markerade med (A)i bild 4.1 - 1, sida 177 an. Vi
rekommenderar att ni behåller transportlådan resp. pallen med förpackningen, för senare bruk.
VARNING 4
Om ni emellertid skulle transportera automaten utan transportlåda eller lastpall, måste ni under
alla villkor ta del av informationen i nästa avsnitt. Ni undviker därigenom svåra skador på auto-
maten.
4
4
4
4.1.5 Transport av automaten utan transportlåda eller lastpall
4.1.5.1 Säkerhetsanvisningar
VARNING 4
→ Följ de gällande olycksförebyggande föreskrifter som beträffar transport av tungt gods.
→ Bär lämpliga skyddsskor för att undvika risken för klämskador på fötterna.
→ Läs innan transporten, noga igenom hela detta avsnitt, för att undvika svåra skador på auto-
maten.
→ Se till att alla maskinfötterna verkligen befinner sig över golvet vid transporten. Om maskin-
fötterna släpar i golvet under transporten eller stöter i något hinder, kan gängorna för maskin-
fötterna i automatramen skadas!
4.1.5.2 Transportmedel
Använd vid transport av automaten, en gaffeltruck med följande specifikation:
Gaffellängd Min. 1800 mm
Lyftkraft Min. 6000 kg
Gaffelavstånd, när gaffeln är parallell med
kretskortstransportriktningen är
420 mm
Gaffelavstånd, när gaffeln är tvärs mot
kretskortstransportriktningen är
800 mm - 900 mm
