4 Uppställning och idriftsättning Skötselinstruktion SIPLACE D3 4.2 Infrastruktur på uppställningsplatsen Fr ån programversion SR.605.xx Utgåva 07/2008 SE 186 4.2.1.2 Svängningsgränsvärden Automaten är okänslig mot golvv…
Skötselinstruktion SIPLACE D3 4 Uppställning och idriftsättning
Från programversion SR.605.xx Utgåva 07/2008 SE 4.2 Infrastruktur på uppställningsplatsen
185
→ Se till att gafflarna vid lyft av automaten blir likformigt belastade. Ett fast underlag mellan gaff-
larna och automaten, förhindrar att automaten tippar då den lyfts. Så undviks en ensidig be-
lastning av maskinfötterna, som annars skulle leda till en missformning av maskinfötternas
infästning. Vi rekommenderar att en andra person betraktar och kontrollerar att automaten vid
lyftet med gaffeltrucken, inte tippar åt sidan.
4.1.5.4 Vad ni vid transporten absolut måste ta i beaktande
VARNING 4
Se till att alla maskinfötterna verkligen befinner sig över golvet vid transporten. Om maskinfötter-
na släpar i golvet under transporten eller stöter i något hinder, kan fästena för maskinfötterna i
automatramen skadas.
4.2 Infrastruktur på uppställningsplatsen
4.2.1 Rekommendationer om underlagets beskaffenhet
Underlaget för automaten skall vara fast och plant, eftersom dynamiska krafter kan förorsaka
svängningar på uppställningsplatsen, då automaten är i drift. Storleken av svängningarna beror
på underlagets konstruktion. Under förutsättning att golvbelastningsparametrarna innehålls, är
följande i princip lämpligt:
– Stålbetong-täckkonstruktioner, t. ex. täckning i industrihallar
– Stålbetong-golvplattor, t. ex. betonggolv i industrihallar utan källare under.
– Rum med dubbelgolv, om mellanrummet har ett stabilt fundament. För dessa mellanfunda-
ment gäller samma uppställningskrav. De kan vara tillverkade av stålkonstruktioner eller av
betong.
4.2.1.1 Maskinvikt och ytlast
Värden för maskinvikter och ytlast anges i avsnitt 3.3.1, sidan 101.
4
4
4 Uppställning och idriftsättning Skötselinstruktion SIPLACE D3
4.2 Infrastruktur på uppställningsplatsen Från programversion SR.605.xx Utgåva 07/2008 SE
186
4.2.1.2 Svängningsgränsvärden
Automaten är okänslig mot golvvibrationer. Dock ska de nedanstående svängningsgränsvärden
hållas.
4
4
4
4
4
4.2.2 Tryckluftsmatning
4.2.2.1 Kontrollera tryckluftsmatningen
Kontrollera om tryckluftsmatningen motsvarar de föreskrivna maskinspecifikationerna (se tabell i
avsnitt 3.2
, sidan 99).
ANM: 4
I dokumentationen "Nätkonfiguration (Elektro och tryckluft) för SMD-anläggningar hos kunder",
artikelnr 00191409-xx är åtgärder beskrivna hur man uppnår de krävda specifikationerna.
→ Protokollera tryckluftsegenskaperna på uppställningsplatsen.
VARNING
Lossa aldrig tryckluftsledningar som står under tryck. Risk för personskador! 4
Parameter Värden
Ters-spektralvärde
för svängningshastigheter 5 - 100 Hz
v < 250 μm/s
v
max
-värde i tidsförlopp
v
max.
< 1,5 mm/s
Skötselinstruktion SIPLACE D3 4 Uppställning och idriftsättning
Från programversion SR.605.xx Utgåva 07/2008 SE 4.2 Infrastruktur på uppställningsplatsen
187
4.2.2.2 Tryckluftsanslutning på automaten
4

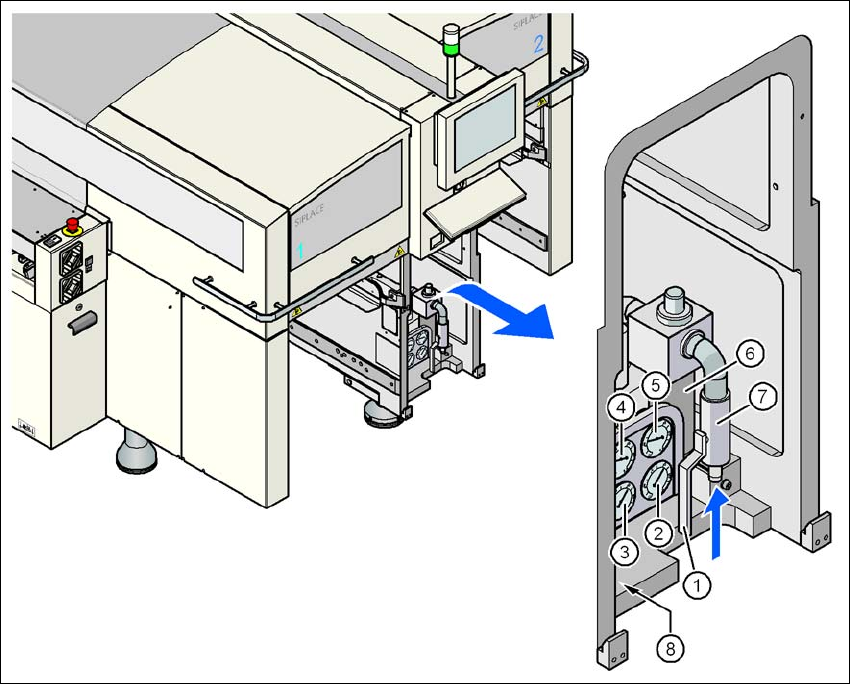

Bild 4.2 - 1 Anslutning av tryckluftsledningen
(1) Avstängningskranen i läge "ÖPPEN"
(2) Manometer för försörjningstryck till maskinkomponenterna
Börtryck: 0,5 ± 0,025 MPa, 5 ± 0,25 Bar (Visningsområde 0 - 0,6 MPa, 0 - 6 Bar)
(3) Manometer för försörjningstryck till portalfördelaren
Börtryck: 0,46 ± 0,01 MPa, 4,6 ± 0,1 Bar (Visningsområde 0 - 0,6 MPa, 0 - 6 Bar)
(4) Manometer för försörjningstryck till bulklåde-matare
Börtryck: 0,25 ± 0,05 MPa, 2,5 ± 0,5 Bar (Visningsområde: 0 - 0,6 MPa, 0 - 6 Bar)
(5) Manometer för ingångstryck
Börtryck: 0,5 - 1,0 MPa, 5 - 10 Bar (Visningsområde: 0 - 1,0 MPa, 0 - 10 Bar)
(6) Tryckluftfilter
(7) Tryckluftsanslutning
(8) Insexskruv för fastsättning av pneumatikenheten
