1.1.3 SIPLACE-princip
Principen "vilande komponent-beredskap" och "vilande kretskort", som har visat sig vara effektivt
vid alla SIPLACE-automater, har en rad avgörande fördelar:
– Påfyllning av komponenter eller ihopsättningen av remmar, förorsakar inga stilleståndstider.
– Den skakfria matningen av komponenter möjliggör säker upphämtning också av de minsta
komponenterna (t. ex. 0201).
– De vid ytmonteringsprocessen orörliga kretskorten förhindra att komponenter halkar iväg.
– Kombinationen av ytmonteringshuvud med munstycksväxlare, garanterar alltid en optimal
munstyckskonfiguration för den pågående ytmonteringsprocessen. Därmed minimeras för-
flyttningsvägarna och ytmonteringsturordningen optimeras.
Hög flexibilitet, lönsamhet och uppsättningssäkerhet är garantierna för den höga produktiviteten
hos SIPLACE D3. Minimala stilleståndstider ökar verkningsgraden och bidrar till produktivitetsvin-
sten.
1

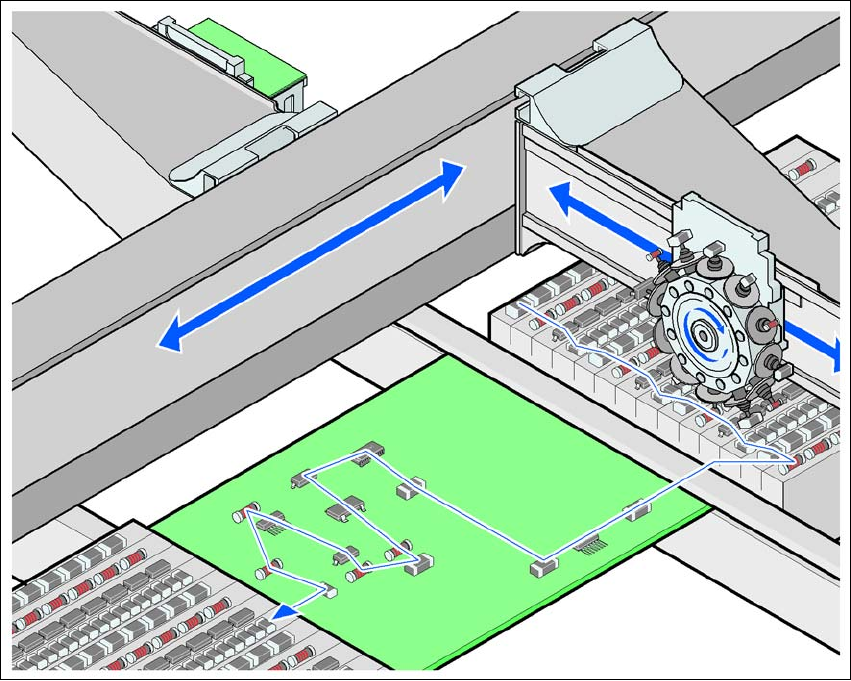

Bild 1.1 - 2 Ytmonteringsprincip enligt Collect&Place-förfarandet
Skötselinstruktion SIPLACE D3 1 Inledning
Från programversion SR.605.xx Utgåva 07/2008 SE 1.1 Maskinbeskrivning
19
1.1.4 Nya alternativ och prestanda
För utökning av automaternas funktioner, erbjuds följande optioner:
– 3x8mm SL-bandmatare
SL betyder Shutterless, dvs. utan komponenttäckåpa. Genom att ej nödvändiga mekaniska
delar faller bort reduceras anskaffnings- och underhållskostnaderna för denna matare. 1
– Splitsställesavkänning för bandmatare
Splitsställesavkänning för bandmatare kan monteras i efterhand.
– Waffle Pack Changer, som
kan dockas till ställplats 2.
– High Force Head
kan bearbeta samma komponentspektrum, som TwinHead och erbjuder därutöver möjlighe-
ten att uppnå ytmonteringskrafter på upp till 30 N.
– Monteringshuvudenas modularitet TwinHeads och Collect&Place-huvudena kan riggas på
alla portaler.
1 Inledning Skötselinstruktion SIPLACE D3
1.1 Maskinbeskrivning Från programversion SR.605.xx Utgåva 07/2008 SE
20
1.1.5 Automatens serienummer
Automatens serienummer finns på två ställen.
– Utan inledande nollor, t. ex. B-1, är serienumret instansat på den vänstra sidan av maskinra-
men på samma sida som pneumatikinsatsen (se pos 1 i bild 1.1 - 3
).
– Med inledande nollor, t. ex. B-001, är serienumret instansat på typskylten (se pos 2 i bild
1.1 - 3
).
1

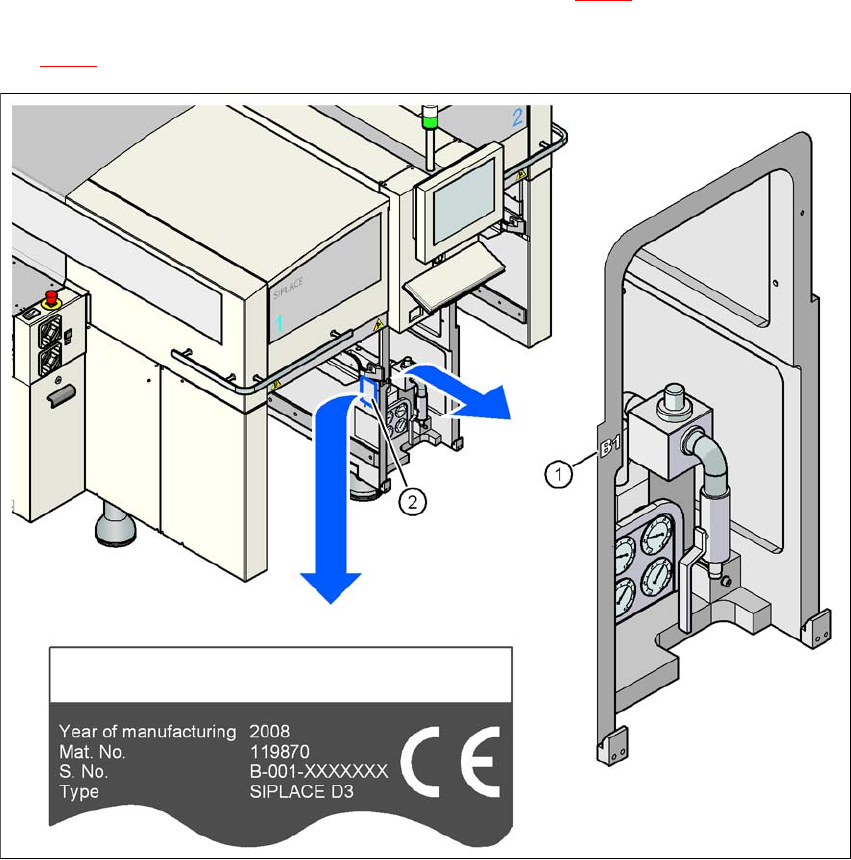

Bild 1.1 - 3 Platser med serienumret på automaten
